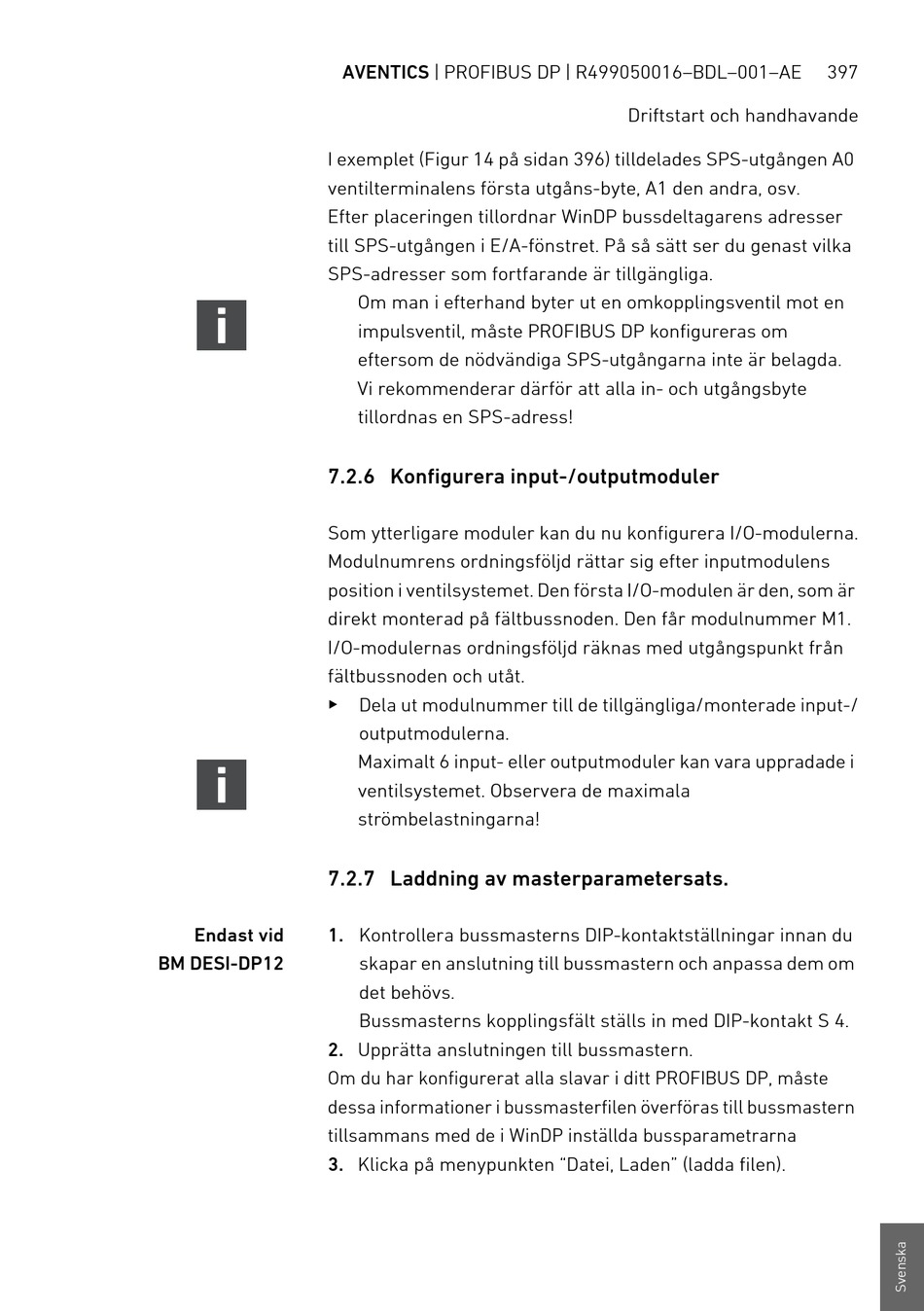

I exemplet (Figur 14 på sidan 396) tilldelades SPS-utgången A0
ventilterminalens första utgåns-byte, A1 den andra, osv.
Efter placeringen tillordnar WinDP bussdeltagarens adresser
till SPS-utgången i E/A-fönstret. På så sätt ser du genast vilka
SPS-adresser som fortfarande är tillgängliga.

7.2.6 Konfigurera input-/outputmoduler

Som ytterligare moduler kan du nu konfigurera I/O-modulerna.
Modulnumrens ordningsföljd rättar sig efter inputmodulens
position i ventilsystemet. Den första I/O-modulen är den, som är
direkt monterad på fältbussnoden. Den får modulnummer M1.
I/O-modulernas ordningsföljd räknas med utgångspunkt från
fältbussnoden och utåt.
O

7.2.7 Laddning av masterparametersats.

Endast vid 1. Kontrollera bussmasterns DIP-kontaktställningar innan du
BM DESI-DP12
2. Upprätta anslutningen till bussmastern.
Om du har konfigurerat alla slavar i ditt PROFIBUS DP, måste
dessa informationer i bussmasterfilen överföras till bussmastern
tillsammans med de i WinDP inställda bussparametrarna
3. Klicka på menypunkten "Datei, Laden" (ladda filen).
AVENTICS | PROFIBUS DP | R499050016–BDL–001–AE
Om man i efterhand byter ut en omkopplingsventil mot en
impulsventil, måste PROFIBUS DP konfigureras om
eftersom de nödvändiga SPS-utgångarna inte är belagda.
Vi rekommenderar därför att alla in- och utgångsbyte
tillordnas en SPS-adress!
Dela ut modulnummer till de tillgängliga/monterade input-/
outputmodulerna.
Maximalt 6 input- eller outputmoduler kan vara uppradade i
ventilsystemet. Observera de maximala
strömbelastningarna!
skapar en anslutning till bussmastern och anpassa dem om
det behövs.
Bussmasterns kopplingsfält ställs in med DIP-kontakt S 4.
