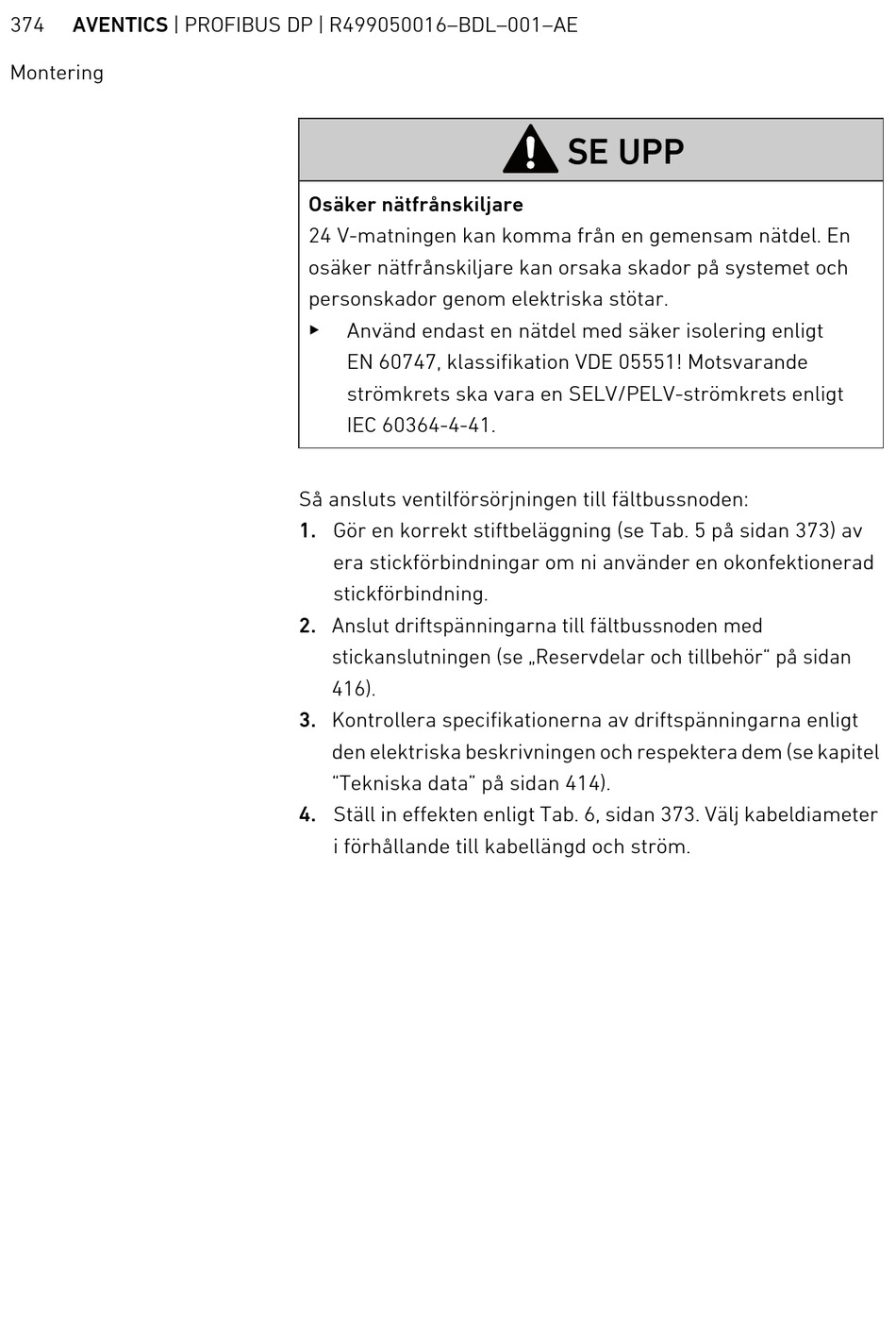

374 AVENTICS | PROFIBUS DP | R499050016–BDL–001–AE
Montering
Osäker nätfrånskiljare
24 V-matningen kan komma från en gemensam nätdel. En
osäker nätfrånskiljare kan orsaka skador på systemet och
personskador genom elektriska stötar.
O
Använd endast en nätdel med säker isolering enligt
EN 60747, klassifikation VDE 05551! Motsvarande
strömkrets ska vara en SELV/PELV-strömkrets enligt
IEC 60364-4-41.
Så ansluts ventilförsörjningen till fältbussnoden:
1. Gör en korrekt stiftbeläggning (se Tab. 5 på sidan 373) av
era stickförbindningar om ni använder en okonfektionerad
stickförbindning.
2. Anslut driftspänningarna till fältbussnoden med
stickanslutningen (se „Reservdelar och tillbehör" på sidan
416).
3. Kontrollera specifikationerna av driftspänningarna enligt
den elektriska beskrivningen och respektera dem (se kapitel
"Tekniska data" på sidan 414).
4. Ställ in effekten enligt Tab. 6, sidan 373. Välj kabeldiameter
i förhållande till kabellängd och ström.
SE UPP
