Gerätebeschreibung
2
1
7

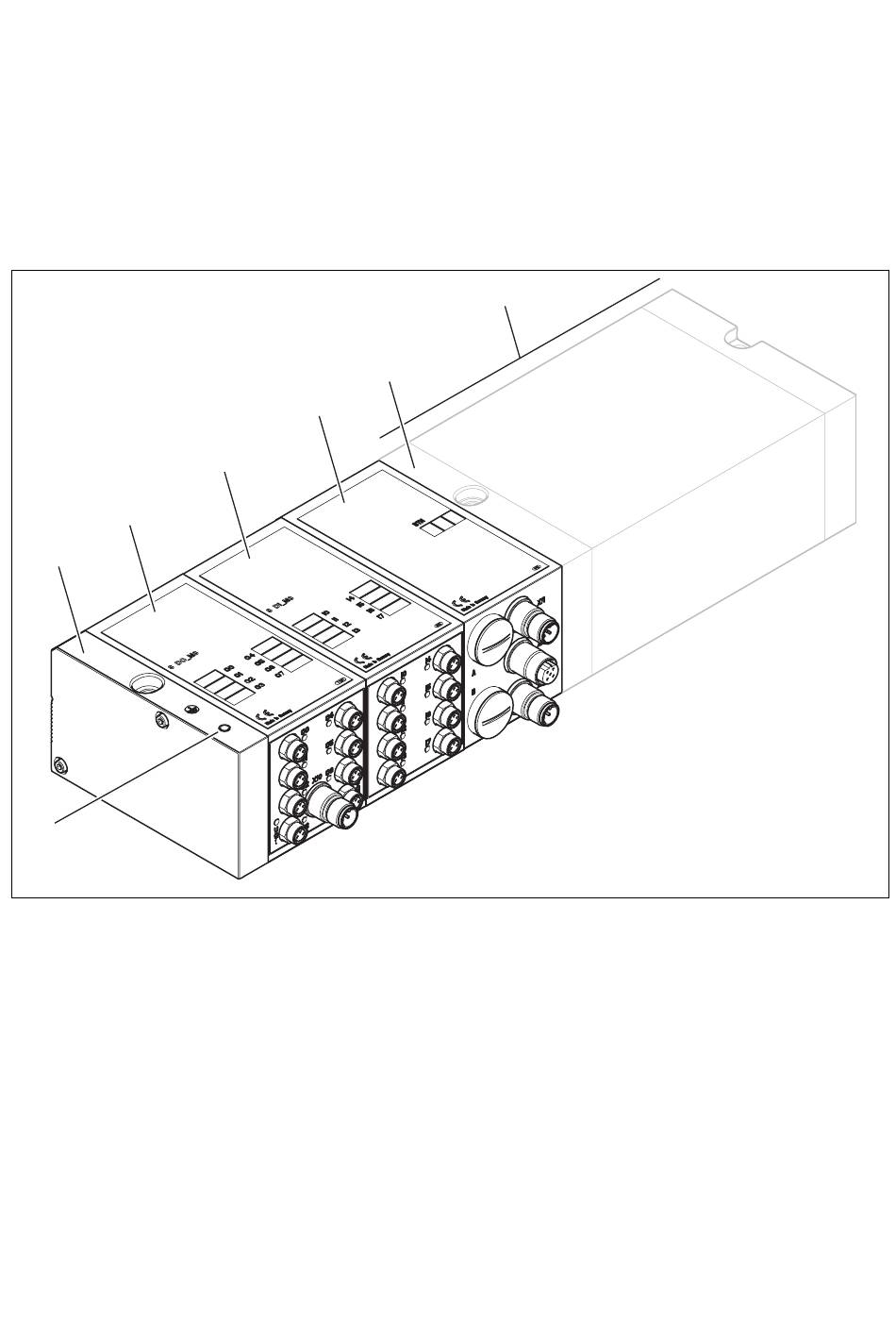

Abb. 1: Gesamtübersicht: Beispielkonfiguration Buskoppler mit I/O-Modulen und montiertem VS
1 E-Endplatte
1)
2 Output-Modul
1)
3 Input-Modul
4 Buskoppler, Typ B-Design
1)
Es können insgesamt maximal 6 Module (Input- oder Output-Module) in beliebiger Kombination angeschlossen werden
(z. B. 3 Input- und 3 Output-Module).
2)
Mit eigener Betriebsanleitung.
5.1 Gesamtübersicht Ventilsystem und Module
Das Ventilsystem setzt sich, je nach Bestellumfang, aus den in
Abbildung 1 dargestellten Komponenten zusammen:
5
4
3
6
5 EP-Endplatte für HF03 LG oder HF04
2)
6 Ventilträger
7 FE-Anschluss an E-Endplatte
