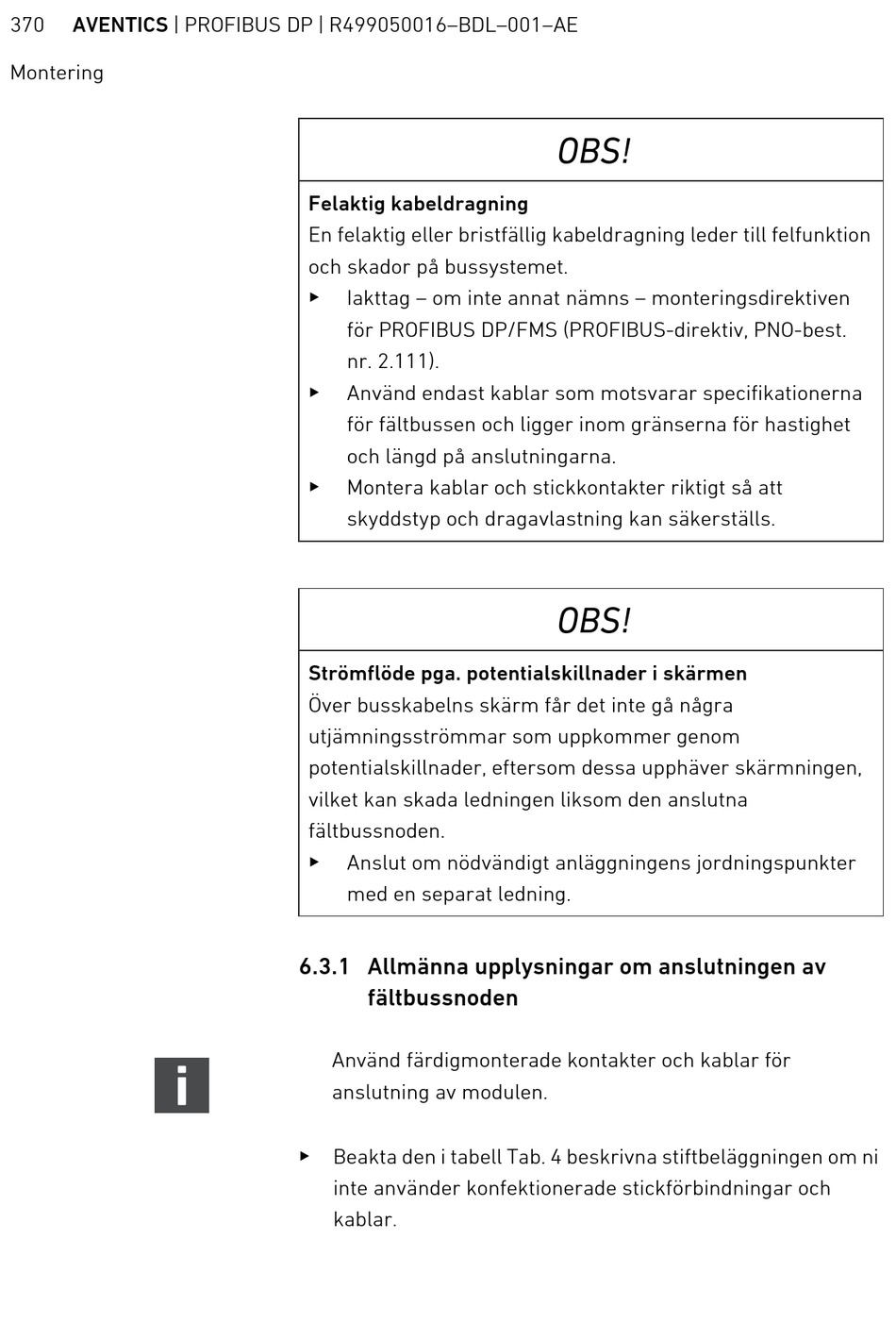

370 AVENTICS | PROFIBUS DP | R499050016–BDL–001–AE
Montering
Felaktig kabeldragning
En felaktig eller bristfällig kabeldragning leder till felfunktion
och skador på bussystemet.
O
Iakttag – om inte annat nämns – monteringsdirektiven
för PROFIBUS DP/FMS (PROFIBUS-direktiv, PNO-best.
nr. 2.111).
O
Använd endast kablar som motsvarar specifikationerna
för fältbussen och ligger inom gränserna för hastighet
och längd på anslutningarna.
O
Montera kablar och stickkontakter riktigt så att
skyddstyp och dragavlastning kan säkerställs.
Strömflöde pga. potentialskillnader i skärmen
Över busskabelns skärm får det inte gå några
utjämningsströmmar som uppkommer genom
potentialskillnader, eftersom dessa upphäver skärmningen,
vilket kan skada ledningen liksom den anslutna
fältbussnoden.
O
Anslut om nödvändigt anläggningens jordningspunkter
med en separat ledning.
6.3.1 Allmänna upplysningar om anslutningen av
fältbussnoden
Använd färdigmonterade kontakter och kablar för
anslutning av modulen.
O
Beakta den i tabell Tab. 4 beskrivna stiftbeläggningen om ni
inte använder konfektionerade stickförbindningar och
kablar.
OBS!
OBS!
