Moduli Input - Aventics CMS B-Design Betriebsanleitung

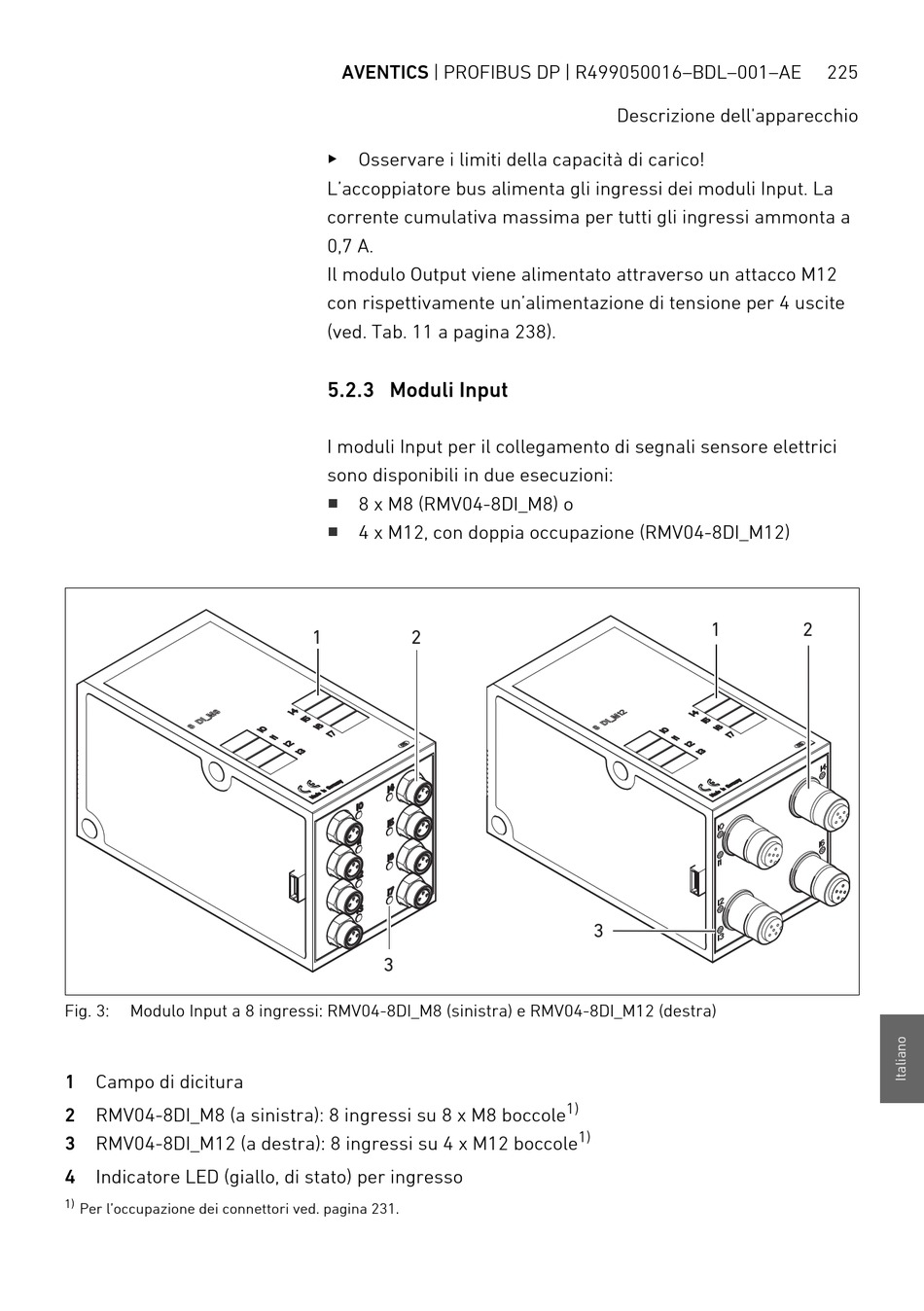

Fig. 3: Modulo Input a 8 ingressi: RMV04-8DI_M8 (sinistra) e RMV04-8DI_M12 (destra)
1 Campo di dicitura
2 RMV04-8DI_M8 (a sinistra): 8 ingressi su 8 x M8 boccole
3 RMV04-8DI_M12 (a destra): 8 ingressi su 4 x M12 boccole
4 Indicatore LED (giallo, di stato) per ingresso
1)
Per l'occupazione dei connettori ved. pagina 231.
AVENTICS | PROFIBUS DP | R499050016–BDL–001–AE
O
Osservare i limiti della capacità di carico!
L'accoppiatore bus alimenta gli ingressi dei moduli Input. La
corrente cumulativa massima per tutti gli ingressi ammonta a
0,7 A.
Il modulo Output viene alimentato attraverso un attacco M12
con rispettivamente un'alimentazione di tensione per 4 uscite
(ved. Tab. 11 a pagina 238).

5.2.3 Moduli Input

I moduli Input per il collegamento di segnali sensore elettrici
sono disponibili in due esecuzioni:
W
8 x M8 (RMV04-8DI_M8) o
W
4 x M12, con doppia occupazione (RMV04-8DI_M12)
1 2
3
Descrizione dell'apparecchio
1
3
1)
1)
225
2
