190 AVENTICS | PROFIBUS DP | R499050016–BDL–001–AE
Mise en service et utilisation

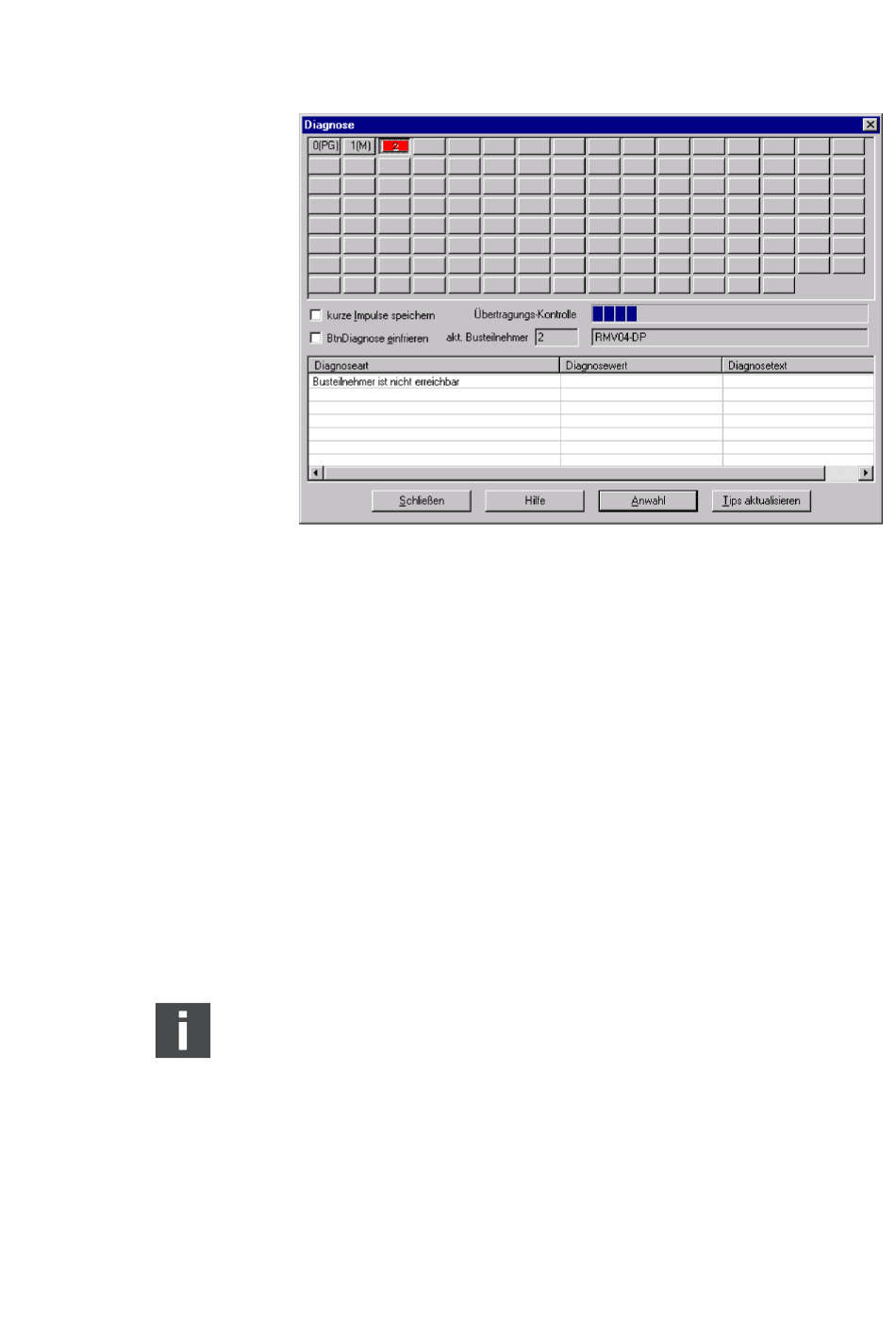

Fig. 16 : Fenêtre de diagnostic avec erreur de configuration
Ici les différentes stations connectées sur PROFIBUS DP sont
représentées dans la partie supérieure de la fenêtre avec
l'appareil de programmation (adresse 0), le maître (adresse 1)
et les zones pour les esclaves (esclaves avec adresses 2 à 125).
Dans l'exemple dans Fig. 16, l'usager avec l'adresse 2 signale
une erreur, le champ d'adresse 2 est marqué en rouge.
5. Cliquer sur le participant bus.
Si vous cliquez sur le participant bus, vous recevez la
notification de diagnostic correspondante dans la fenêtre :
« Busteilnehmer nicht erreichbar » (Le participant bus n'est
pas disponible).
Dans WinDP, dans la fenêtre BTN, en cliquant avec le bouton
droit de la souris sur un module, les données de
configuration du module s'affichent dans la fenêtre
« Moduldaten anzeigen... » (affichage données module...).
