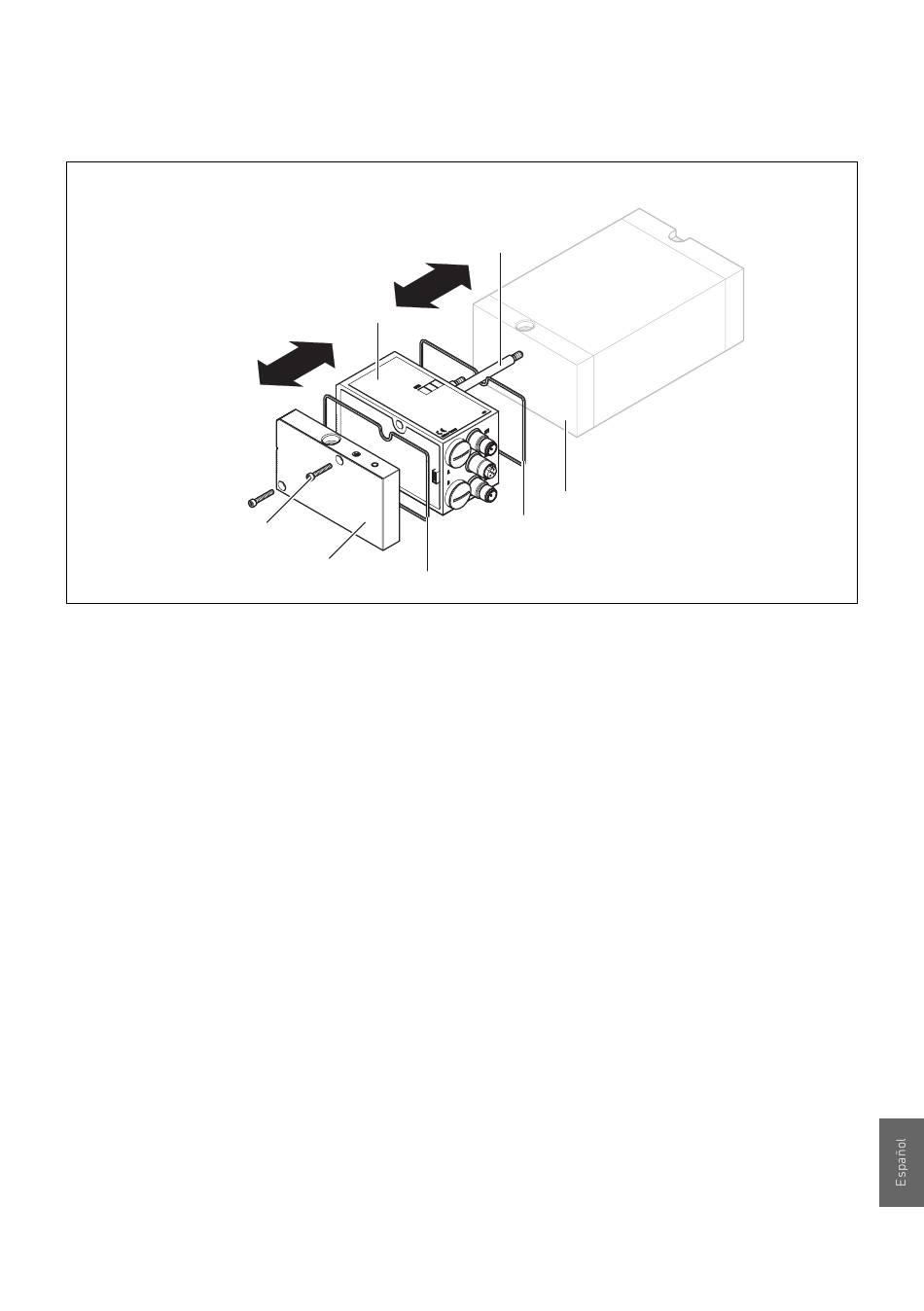

Fig. 21: Sustitución del acoplador de bus (ejemplo)
1 Tornillos de hexágono interior
2 Placa final E
3 Junta
AVENTICS | PROFIBUS DP | R499050016–BDL–001–AE
4
1
2
3
Tenga en cuenta Fig. 339 en la página 339.
1. Separe las conexiones eléctricas del acoplador de bus (4).
2. Afloje la placa final E (2) y, en caso de haberlos, todos los
módulos de entrada/salida situados a la izquierda del
acoplador de bus (cada uno de ellos con 2 tornillos de
hexágono interior DIN 912 – M4 (1), ancho de llave 3) y
retírelos de los tirantes (5).
3. Retire el acoplador de bus (4) de los tirantes (5).
4. Desplace el nuevo acoplador de bus (4) hacia los tirantes (5).
5. Asegúrese de que
– los tirantes (5) están atornillados hasta el tope y
– las juntas (3) están encajadas correctamente.
5
6
3
4 Acoplador de bus
5 Tirante
6 Placa final EP VS HF03 LG o HF04
Desmontaje y sustitución
