158 AVENTICS | PROFIBUS DP | R499050016–BDL–001–AE
Montage

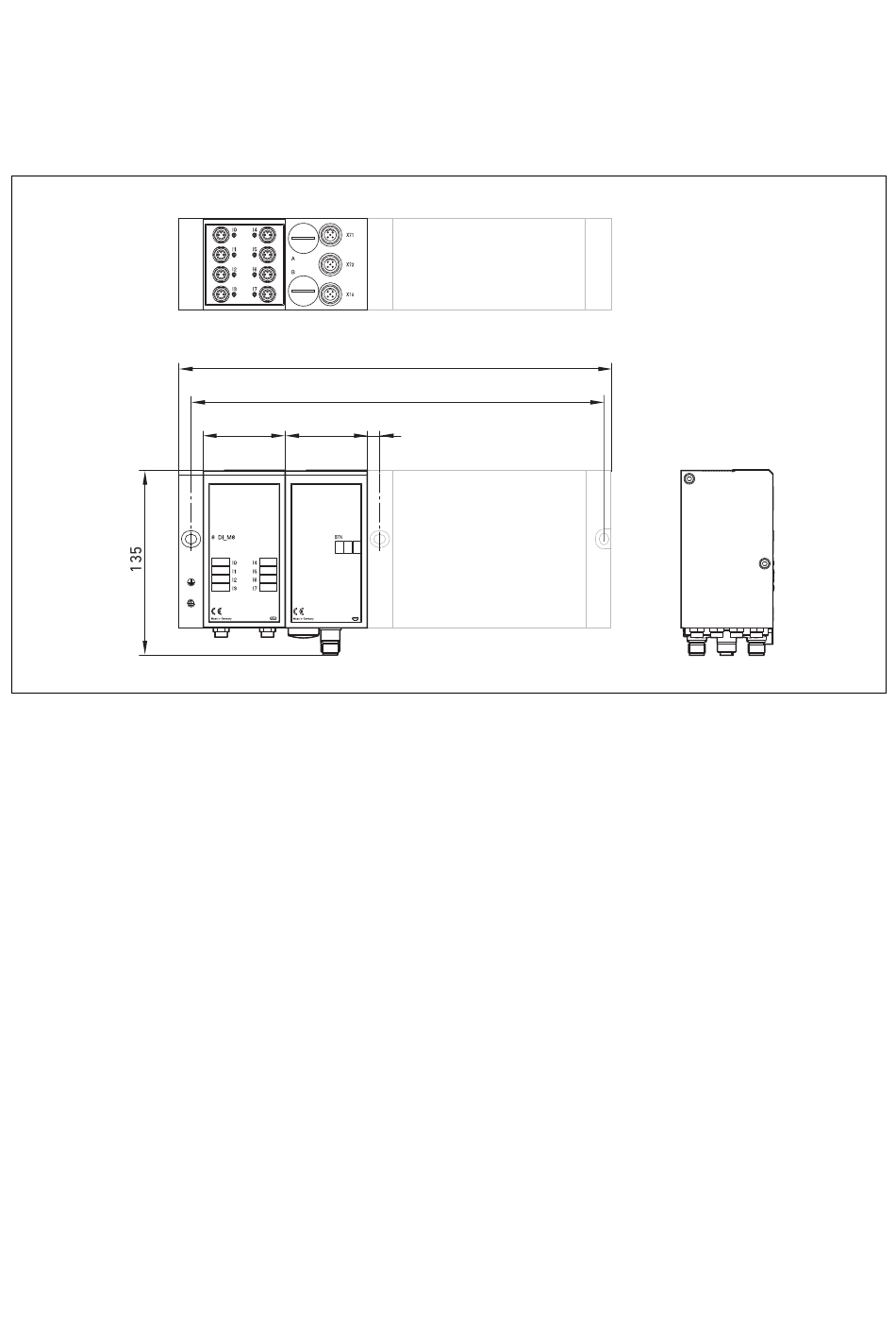

Fig. 5 : Dessin coté système de distributeurs (coupleur de bus et distributeurs),
exemple (m = nombre des modules E/S)

6.1.1 Dimensions

A + (60 x m)
B + (60 x m)
60 60 9
Avec chaque module d'entrée / de sortie, le système de
distributeurs est allongé de 60 mm (60 x m). L'embase
terminale E a une profondeur de montage de 18 mm.
