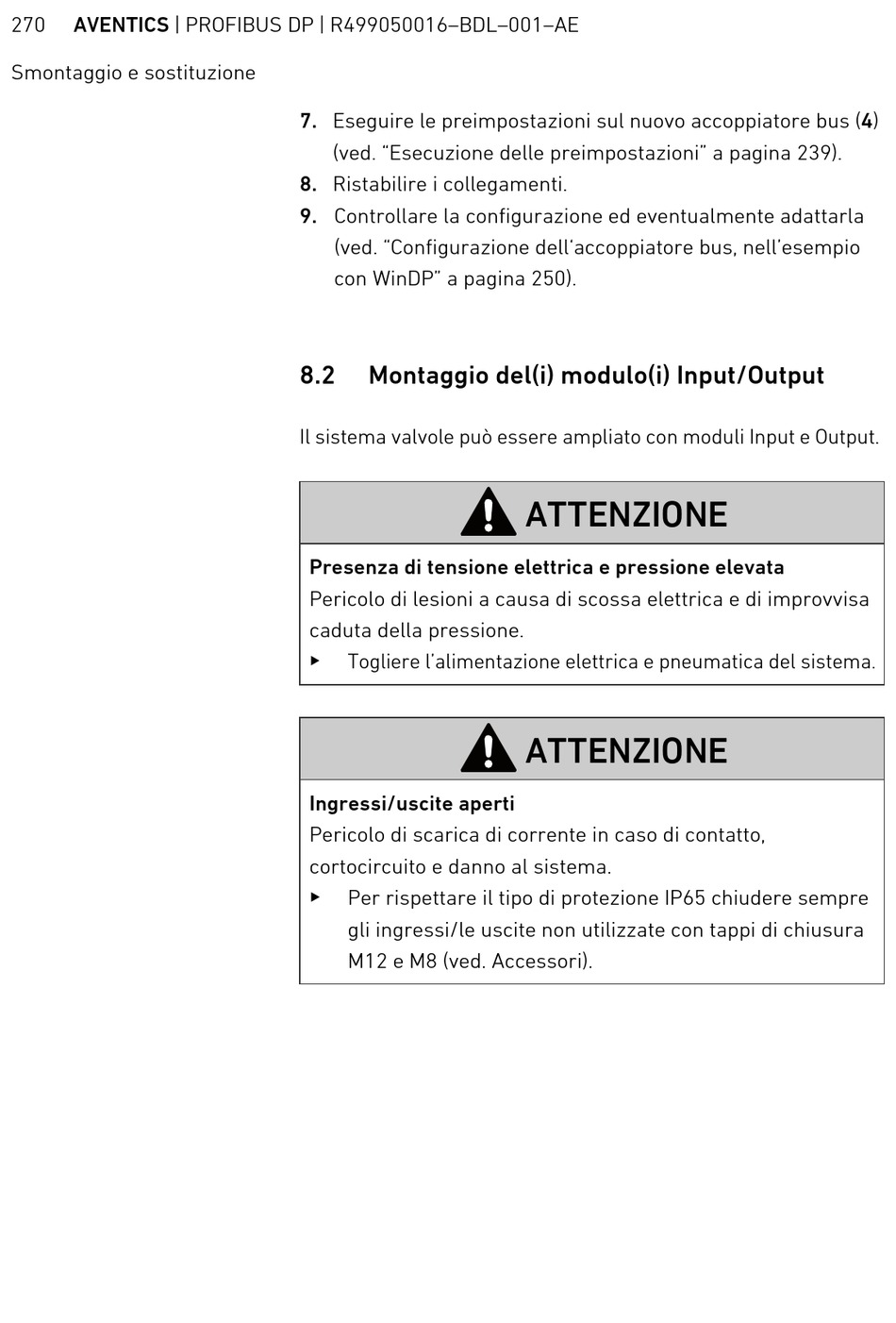

270 AVENTICS | PROFIBUS DP | R499050016–BDL–001–AE
Smontaggio e sostituzione
7. Eseguire le preimpostazioni sul nuovo accoppiatore bus (4)
(ved. "Esecuzione delle preimpostazioni" a pagina 239).
8. Ristabilire i collegamenti.
9. Controllare la configurazione ed eventualmente adattarla
(ved. "Configurazione dell'accoppiatore bus, nell'esempio
con WinDP" a pagina 250).
8.2

Montaggio del(i) modulo(i) Input/Output

Il sistema valvole può essere ampliato con moduli Input e Output.
Presenza di tensione elettrica e pressione elevata
Pericolo di lesioni a causa di scossa elettrica e di improvvisa
caduta della pressione.
O
Togliere l'alimentazione elettrica e pneumatica del sistema.
Ingressi/uscite aperti
Pericolo di scarica di corrente in caso di contatto,
cortocircuito e danno al sistema.
O
Per rispettare il tipo di protezione IP65 chiudere sempre
gli ingressi/le uscite non utilizzate con tappi di chiusura
M12 e M8 (ved. Accessori).
ATTENZIONE
ATTENZIONE
