Enhetens komponenter

5.2.1 Fältbussnod

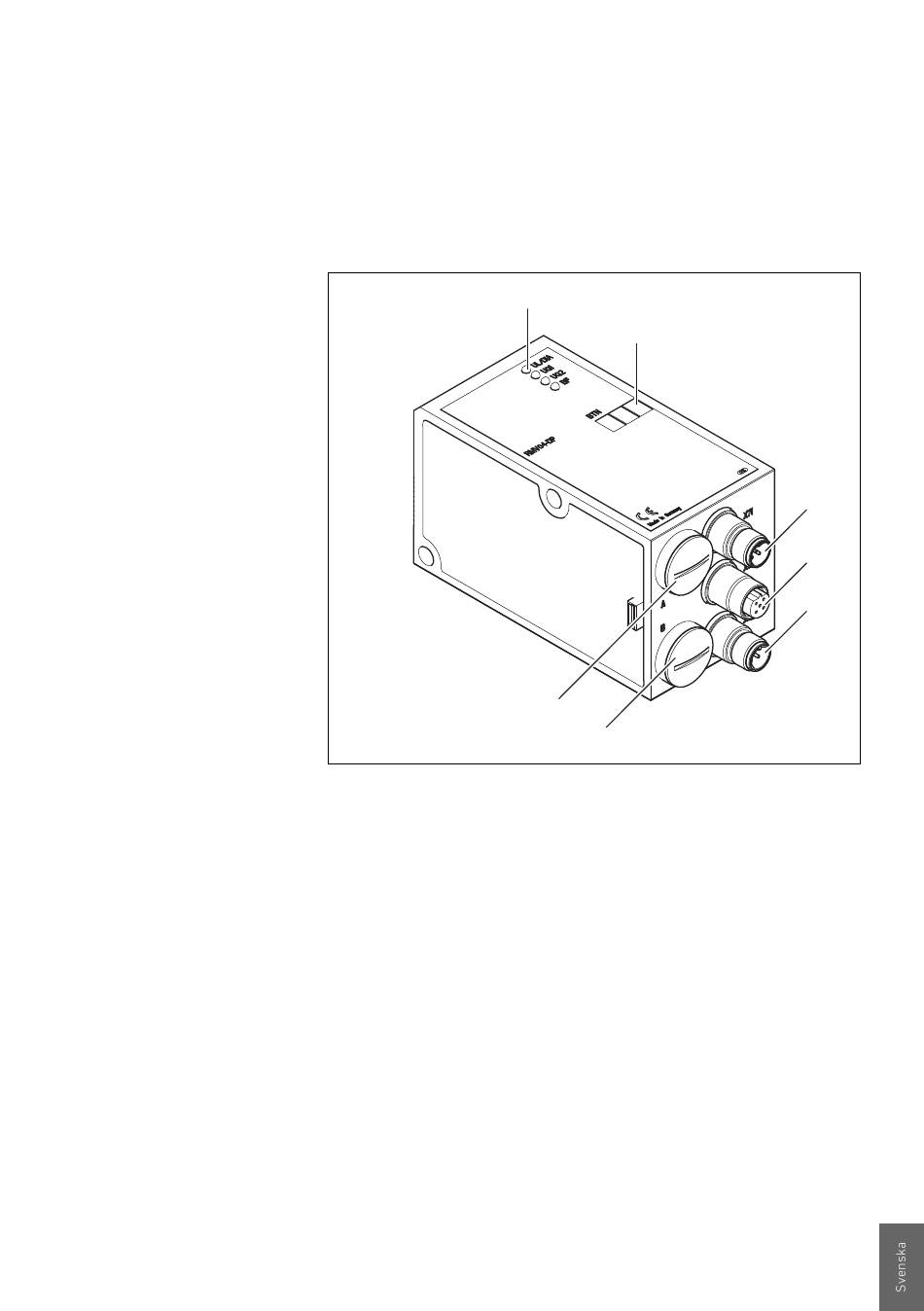

Fig. 2: Översikt fältbussnod
1 LED:er för felmeddelanden
2 BTN-ruta
3 X71 (BUS IN) Anslutning för fältbussnod för styrning av ventiler och
1)
I/O-modul
4 X72 (BUS OUT) Anslutning för styrning av ventiler och I/O-modul
5 X10 (POWER) Anslutning för spänningsförsörjning av ventilspolar,
logik och ingångar
6 Skruvlock för skjutströmbrytarna S4, S5, S6 (ventiltillordning för
försörjningsspänning) och S7, S8 (bussavslutning)
7 Skruvlock A för vridströmbrytare S1, S2 (inställning av
stationsadress) och DIP-kontakt S3 (inställning av driftläge)
1)
Stiftstilldelning se sid. 370
Beskrivning av enheten
