Aventics CMS B-Design Betriebsanleitung Seite 201

1
2

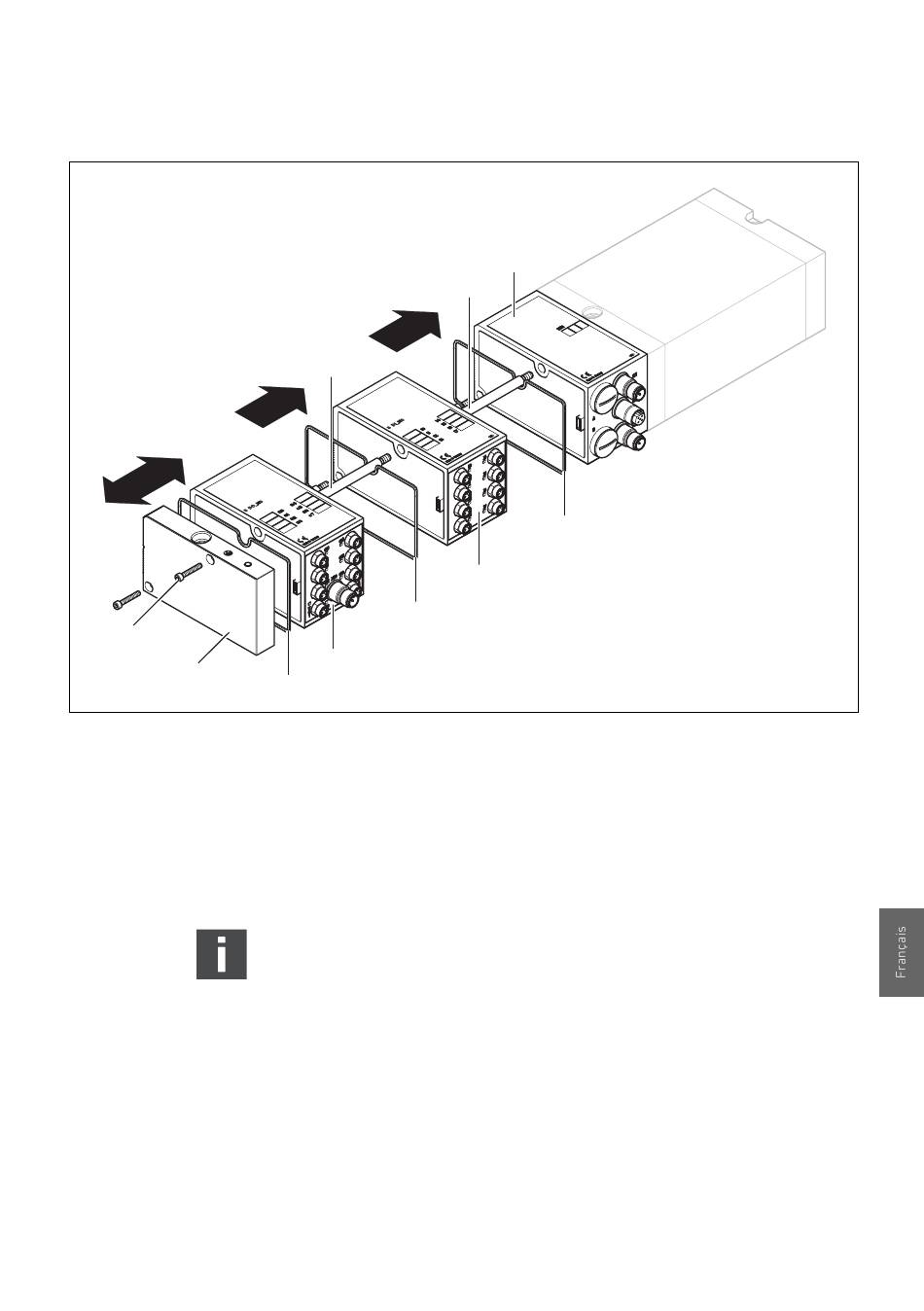

Fig. 22 : Ajouter un module d'entrée / de sortie sur le VS HF03 LG ou sur le VS HF04, exemple
1 Vis à six pans creux
2 Embase terminale E
3 Joint
4 Module de sortie
AVENTICS | PROFIBUS DP | R499050016–BDL–001–AE
6
3
4
3
5 Module d'entrée
6 Tirant
7 Coupleur de bus
Au total, 6 modules au maximum (modules d'entrée ou de
sortie) peuvent être raccordés à un système de distributeurs.
Respecter les charges électriques autorisées !
Démontage et remplacement
7
6
3
5
201
