Aventics CMS B-Design Betriebsanleitung Seite 61

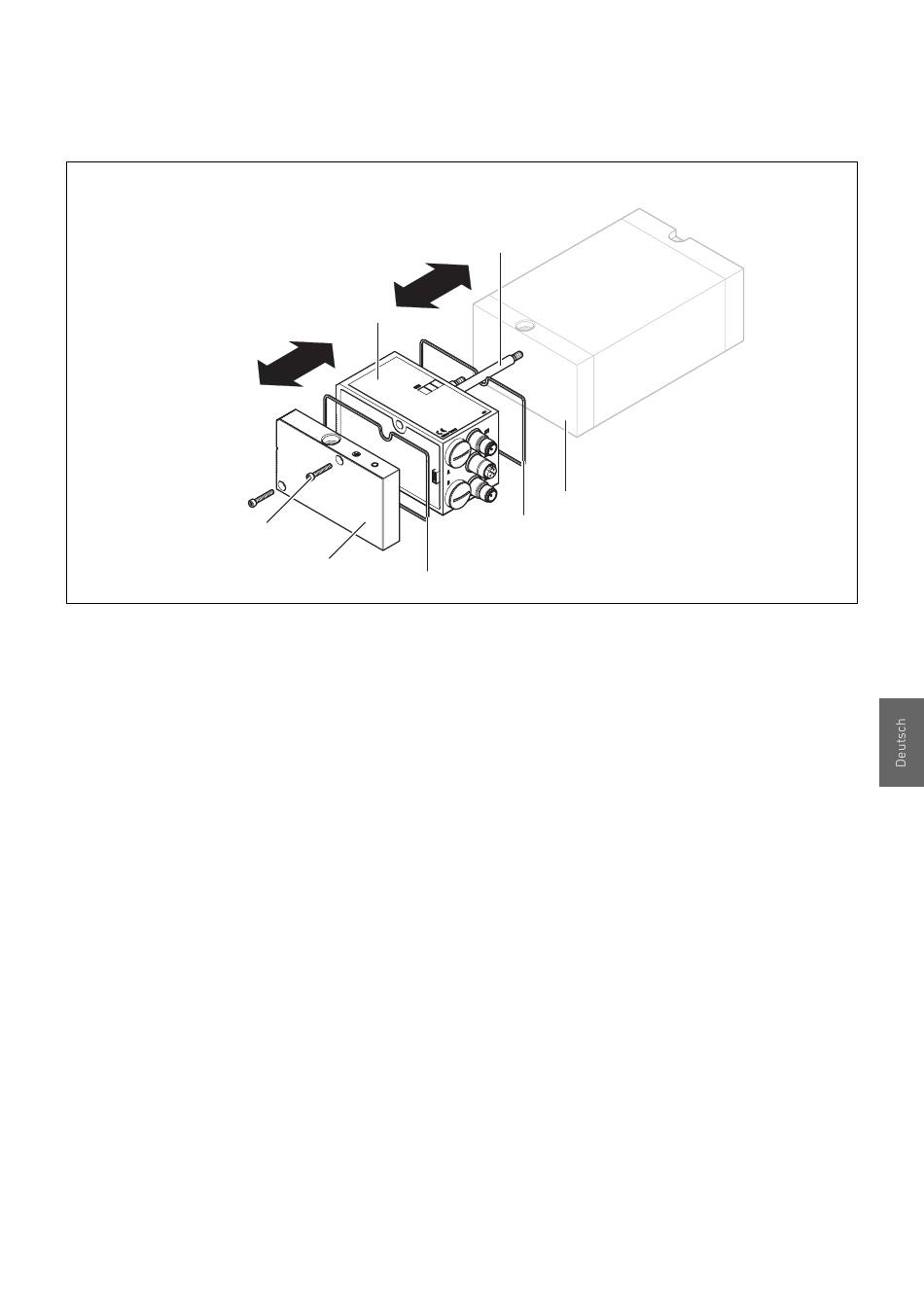

Abb. 21: Buskoppler austauschen, Beispiel
1 Innensechskantschrauben
2 E-Endplatte
3 Dichtung
AVENTICS | PROFIBUS DP | R499050016–BDL–001–AE
4
1
2
3
1. Trennen Sie die elektrischen Anschlüsse vom Buskoppler (4).
2. Lösen Sie die E-Endplatte (2) und, falls vorhanden, alle
Input-/Output-Module links vom Buskoppler
(je 2 Innensechskantschrauben DIN 912 – M4 (1),
Schlüsselweite 3) und ziehen Sie diese von den
Zugankern (5) ab.
3. Ziehen Sie den Buskoppler (4) von den Zugankern (5) ab.
4. Schieben Sie den neuen Buskoppler (4) auf die Zuganker (5)
auf.
5. Stellen Sie sicher, dass
– die Zuganker (5) vollständig eingeschraubt sind und
– die Dichtungen (3) richtig eingelegt sind.
5
6
3
4 Buskoppler
5 Zuganker
6 EP-Endplatte VS HF03 LG oder HF04
Demontage und Austausch
61
