330 AVENTICS | PROFIBUS DP | R499050016–BDL–001–AE
Puesta en servicio y manejo

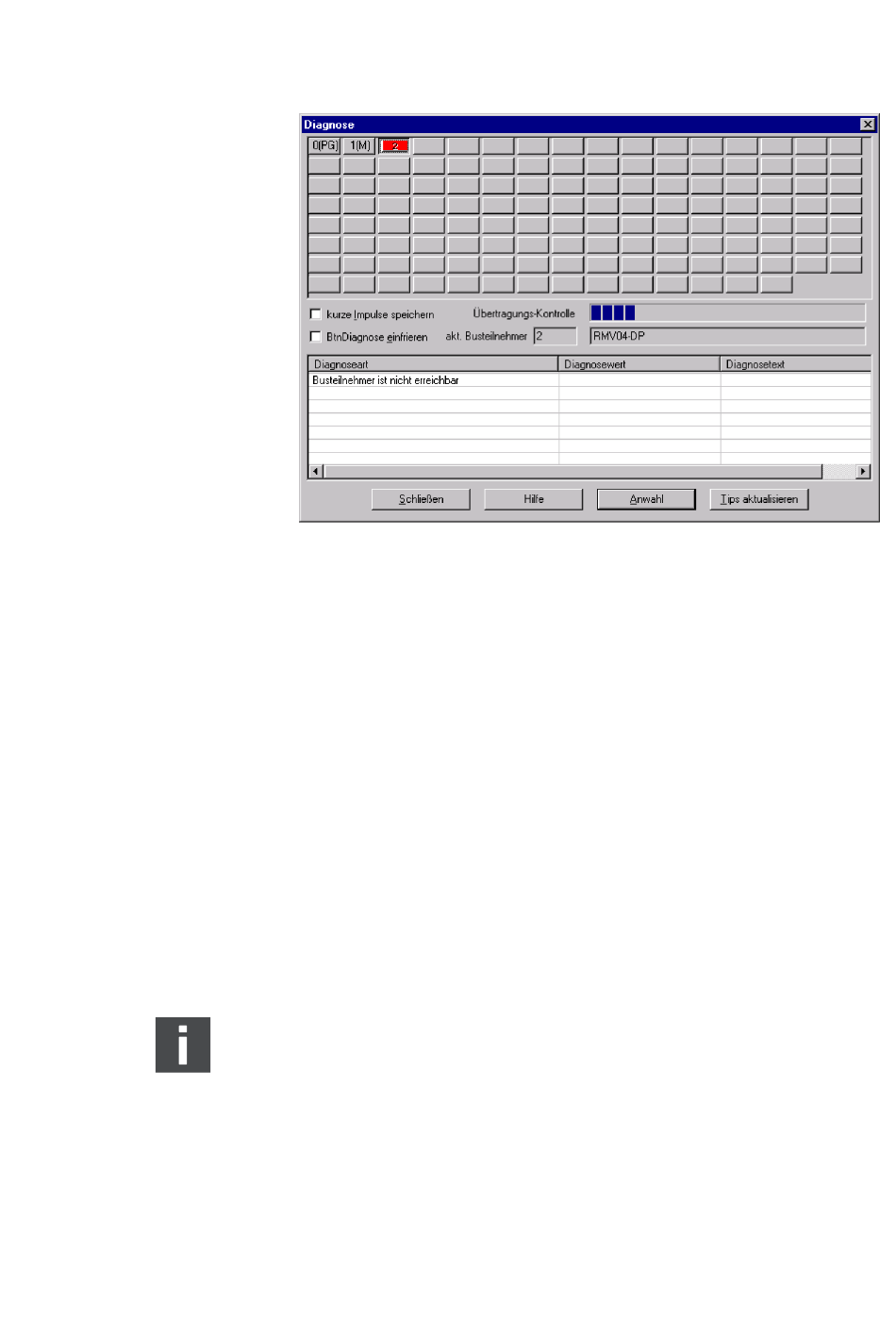

Fig. 16: Ventana de diagnóstico con error de configuración
En la mitad superior de la ventana se representa PROFIBUS DP
con el equipo de programación (dirección 0), el master de bus
(dirección 1) y los campos para los slaves (usuarios de bus con
las direcciones 2 a 125).
En el ejemplo de Fig. 16, el usuario con la dirección 2 avisa de
que hay un error, el campo de la dirección 2 aparece subrayado
en rojo.
5. Haga clic en el usuario de bus.
Se obtiene el mensaje de diagnóstico correspondiente en la
ventana, que indica que el usuario de bus no se puede
localizar ("Busteilnehmer ist nicht erreichbar").
Haciendo clic con el botón derecho del ratón sobre un
módulo en la ventana UB de WinDP, se mostrarán los datos
de configuración de dicho módulo en la ventana
"Moduldaten anzeigen..." (mostrar datos de módulos).
