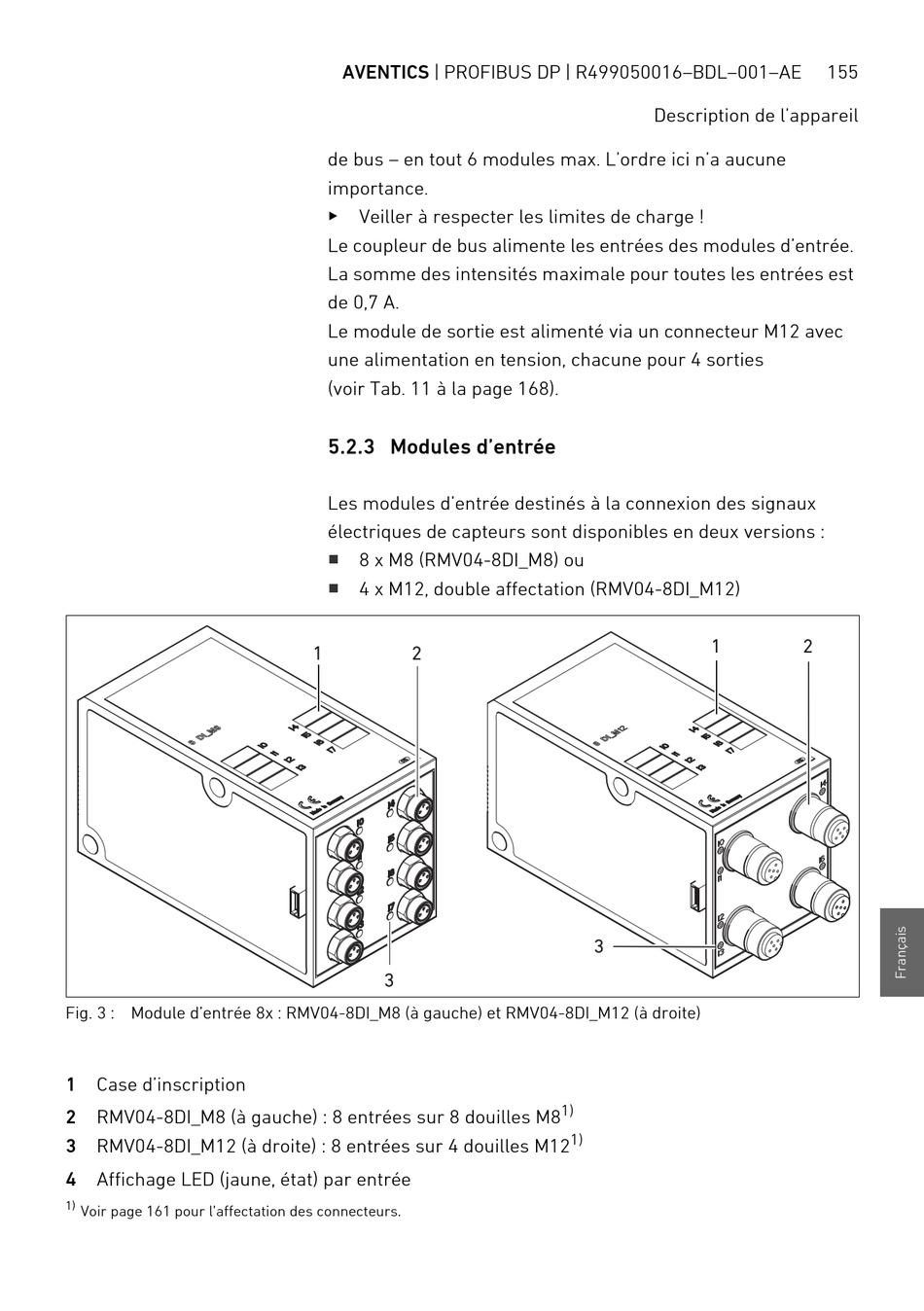

Fig. 3 : Module d'entrée 8x : RMV04-8DI_M8 (à gauche) et RMV04-8DI_M12 (à droite)
1 Case d'inscription
2 RMV04-8DI_M8 (à gauche) : 8 entrées sur 8 douilles M8
3 RMV04-8DI_M12 (à droite) : 8 entrées sur 4 douilles M12
4 Affichage LED (jaune, état) par entrée
1)
Voir page 161 pour l'affectation des connecteurs.
AVENTICS | PROFIBUS DP | R499050016–BDL–001–AE
de bus – en tout 6 modules max. L'ordre ici n'a aucune
importance.
O
Veiller à respecter les limites de charge !
Le coupleur de bus alimente les entrées des modules d'entrée.
La somme des intensités maximale pour toutes les entrées est
de 0,7 A.
Le module de sortie est alimenté via un connecteur M12 avec
une alimentation en tension, chacune pour 4 sorties
(voir Tab. 11 à la page 168).
5.2.3 Modules d'entrée
Les modules d'entrée destinés à la connexion des signaux
électriques de capteurs sont disponibles en deux versions :
W
8 x M8 (RMV04-8DI_M8) ou
W
4 x M12, double affectation (RMV04-8DI_M12)
1 2
3
Description de l'appareil
1
3
1)
1)
