240 AVENTICS | PROFIBUS DP | R499050016–BDL–001–AE
Messa in funzione e comando
Modifica indirizzo

7.1.2 Indirizzamento nell'accoppiatore bus

L'accoppiatore bus viene consegnato con l'indirizzo stazione 0
come impostazione di fabbrica. Quando al momento
dell'accensione l'ASIC dell'accoppiatore bus identifica il valore 0
come non consentito, l'indirizzo della stazione viene occupato
automaticamente con 126, finché l'utente non imposta
l'indirizzo della stazione sul valore desiderato, per mezzo delle
manopole S1 e S2.

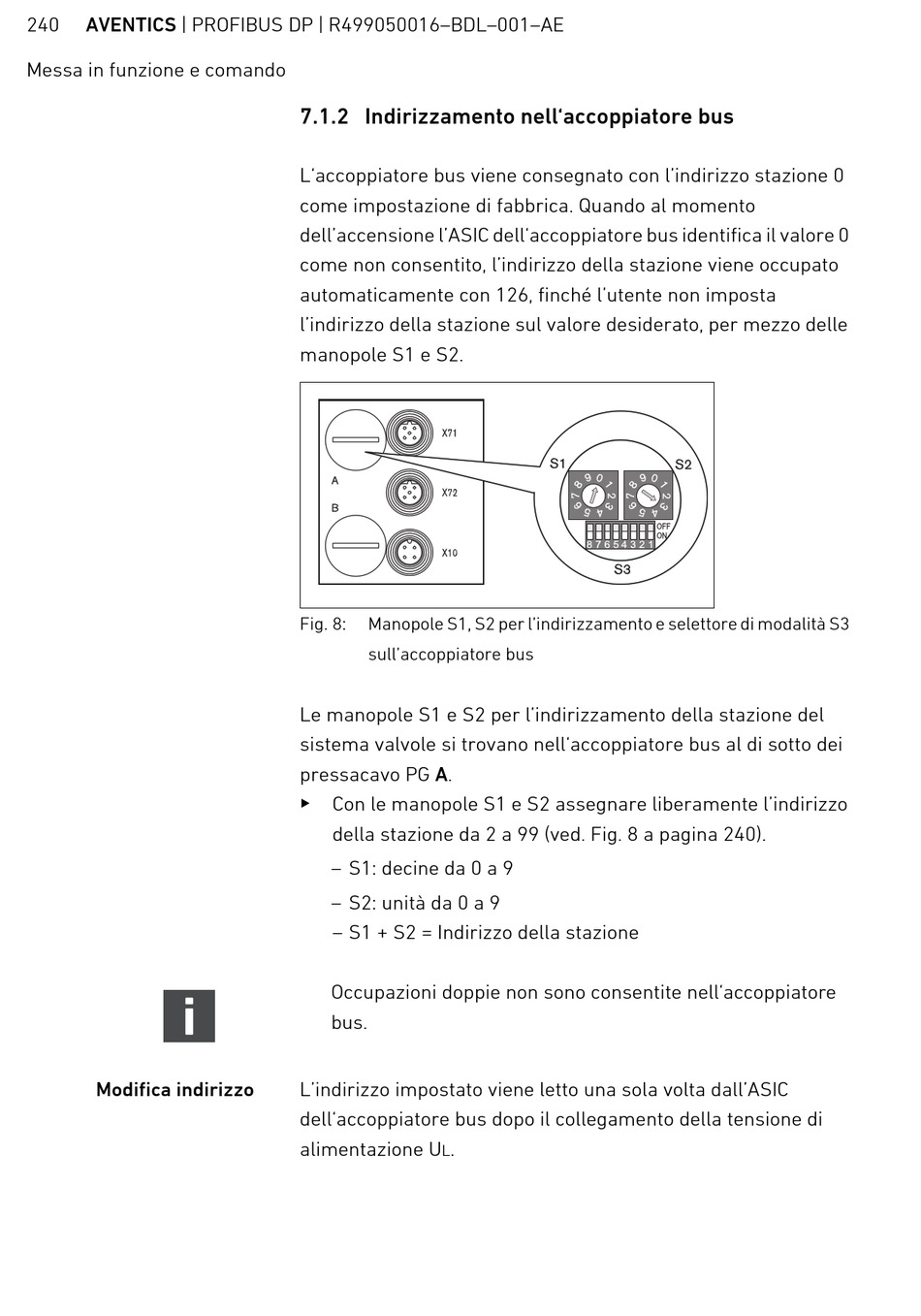

Fig. 8: Manopole S1, S2 per l'indirizzamento e selettore di modalità S3
sull'accoppiatore bus
Le manopole S1 e S2 per l'indirizzamento della stazione del
sistema valvole si trovano nell'accoppiatore bus al di sotto dei
pressacavo PG A.
O
Con le manopole S1 e S2 assegnare liberamente l'indirizzo
della stazione da 2 a 99 (ved. Fig. 8 a pagina 240).
– S1: decine da 0 a 9
– S2: unità da 0 a 9
– S1 + S2 = Indirizzo della stazione
Occupazioni doppie non sono consentite nell'accoppiatore
bus.
L'indirizzo impostato viene letto una sola volta dall'ASIC
dell'accoppiatore bus dopo il collegamento della tensione di
alimentazione U .
L
