AVENTICS | PROFIBUS DP | R499050016–BDL–001–AE
O
O
O O
O O
O
O
O

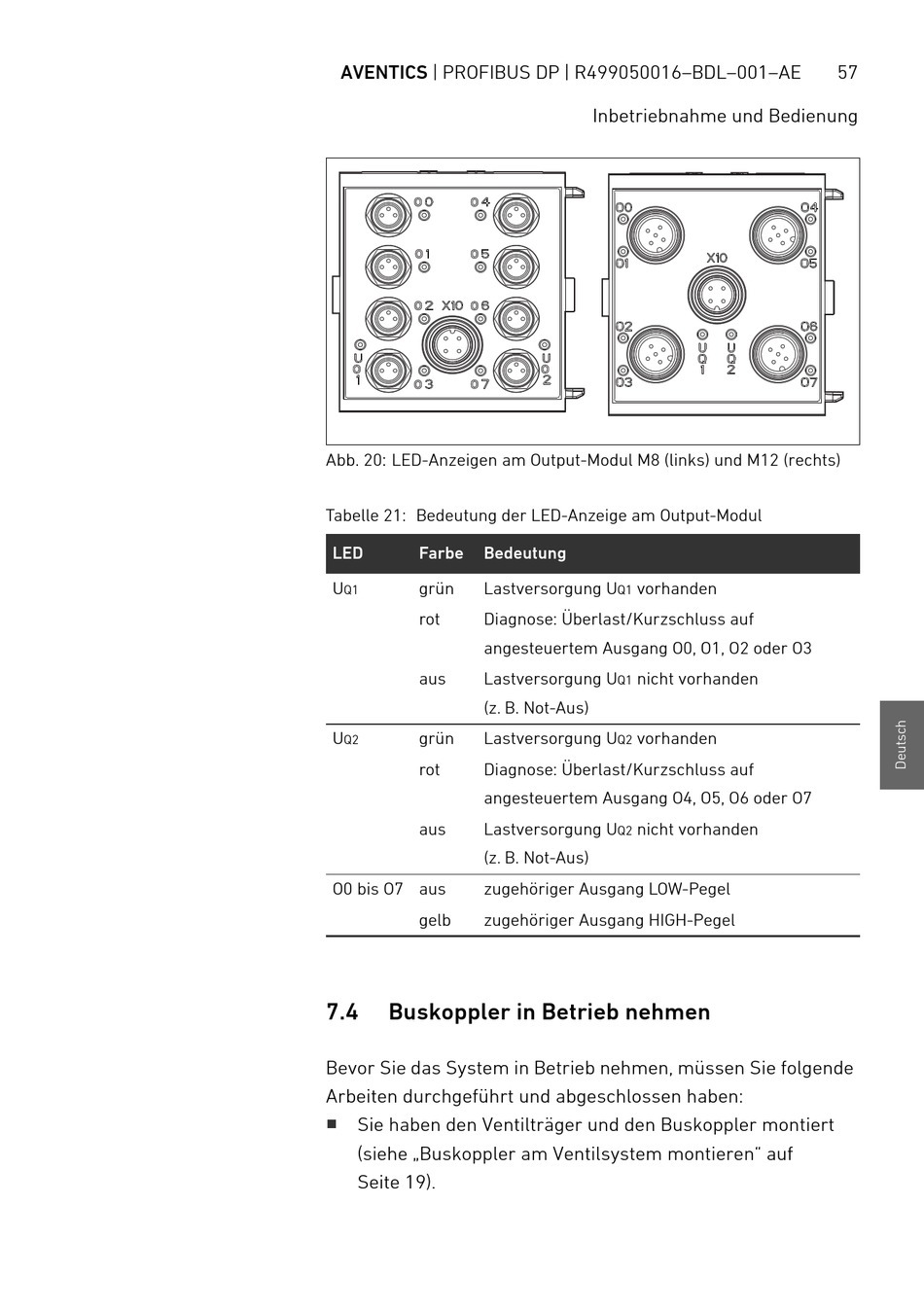

Abb. 20: LED-Anzeigen am Output-Modul M8 (links) und M12 (rechts)
Tabelle 21: Bedeutung der LED-Anzeige am Output-Modul
LED Farbe Bedeutung
U grün Lastversorgung U
Q1
rot Diagnose: Überlast/Kurzschluss auf
angesteuertem Ausgang O0, O1, O2 oder O3
aus Lastversorgung U
(z. B. Not-Aus)
U grün Lastversorgung U
Q2
rot Diagnose: Überlast/Kurzschluss auf
angesteuertem Ausgang O4, O5, O6 oder O7
aus Lastversorgung U
(z. B. Not-Aus)
O0 bis O7 aus zugehöriger Ausgang LOW-Pegel
gelb zugehöriger Ausgang HIGH-Pegel
7.4

Buskoppler in Betrieb nehmen

Bevor Sie das System in Betrieb nehmen, müssen Sie folgende
Arbeiten durchgeführt und abgeschlossen haben:
W
Sie haben den Ventilträger und den Buskoppler montiert
(siehe „Buskoppler am Ventilsystem montieren" auf
Seite 19).
Inbetriebnahme und Bedienung
O
vorhanden
Q1
nicht vorhanden
Q1
vorhanden
Q2
nicht vorhanden
Q2
57
