256
AVENTICS | PROFIBUS DP | R499050016–BDL–001–AE
Messa in funzione e comando

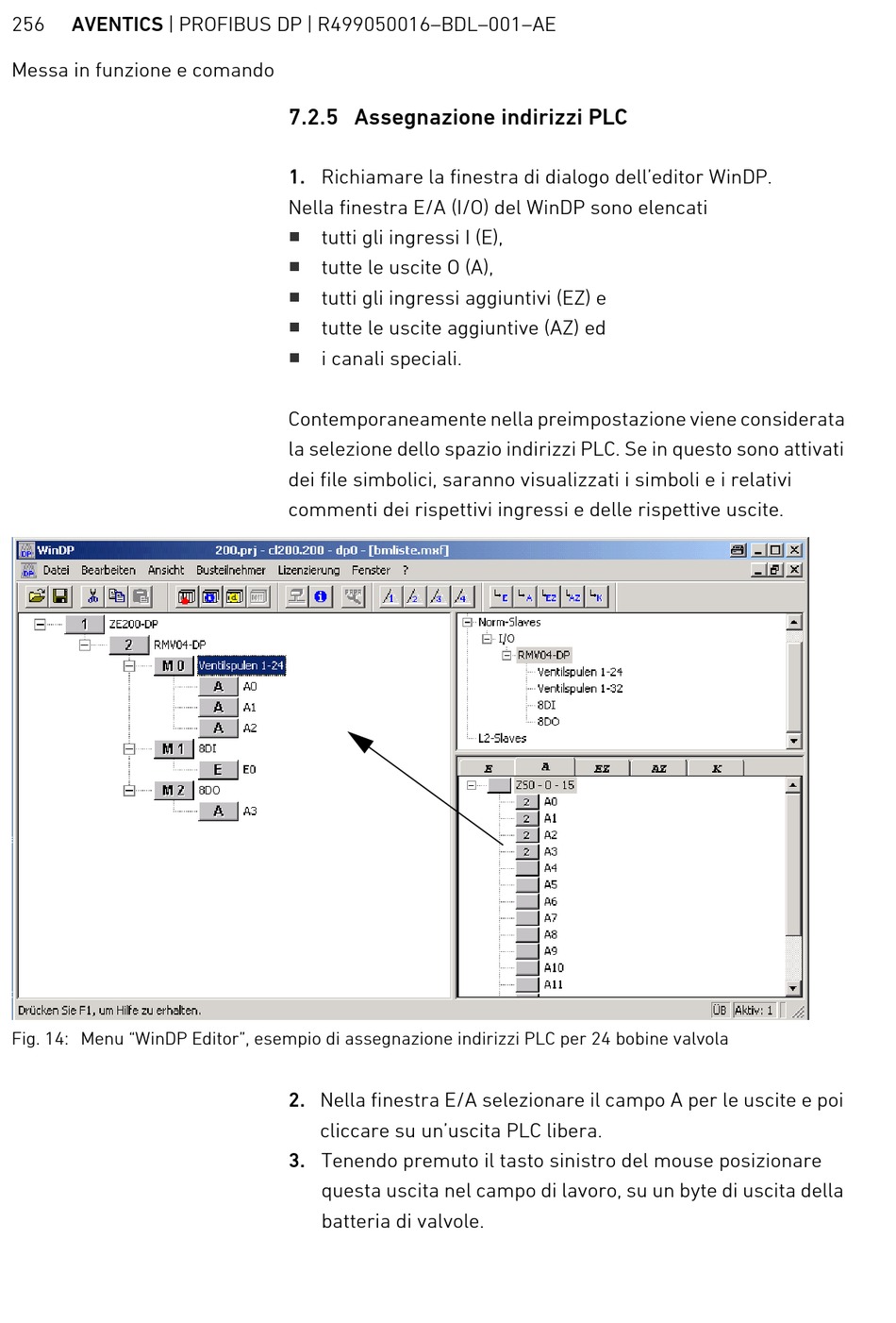

Fig. 14: Menu "WinDP Editor", esempio di assegnazione indirizzi PLC per 24 bobine valvola
7.2.5 Assegnazione indirizzi PLC
1. Richiamare la finestra di dialogo dell'editor WinDP.
Nella finestra E/A (I/O) del WinDP sono elencati
W
tutti gli ingressi I (E),
W
tutte le uscite O (A),
W
tutti gli ingressi aggiuntivi (EZ) e
W
tutte le uscite aggiuntive (AZ) ed
W
i canali speciali.
Contemporaneamente nella preimpostazione viene considerata
la selezione dello spazio indirizzi PLC. Se in questo sono attivati
dei file simbolici, saranno visualizzati i simboli e i relativi
commenti dei rispettivi ingressi e delle rispettive uscite.
2. Nella finestra E/A selezionare il campo A per le uscite e poi
cliccare su un'uscita PLC libera.
3. Tenendo premuto il tasto sinistro del mouse posizionare
questa uscita nel campo di lavoro, su un byte di uscita della
batteria di valvole.
