326 AVENTICS | PROFIBUS DP | R499050016–BDL–001–AE
Puesta en servicio y manejo

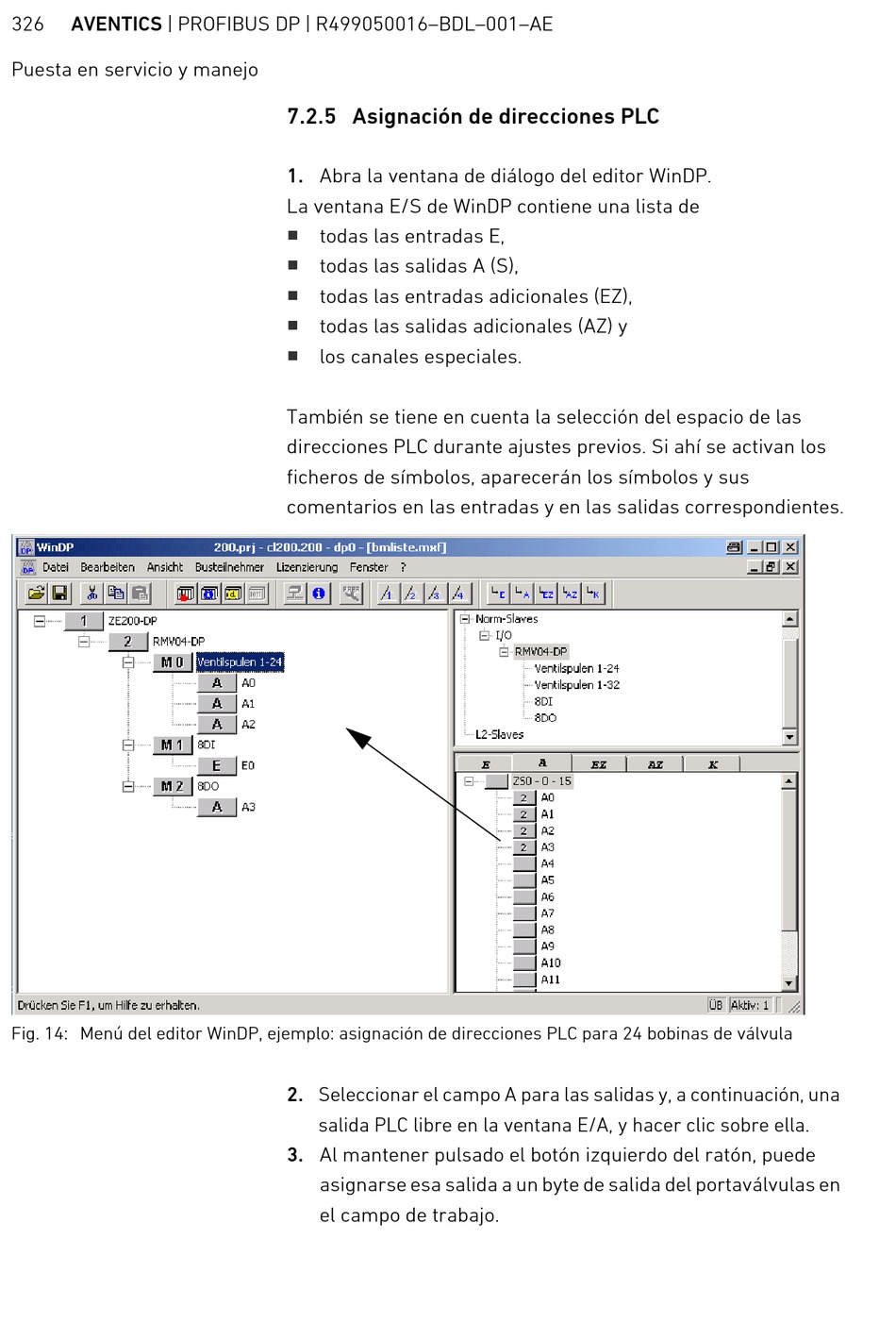

Fig. 14: Menú del editor WinDP, ejemplo: asignación de direcciones PLC para 24 bobinas de válvula
7.2.5 Asignación de direcciones PLC
1. Abra la ventana de diálogo del editor WinDP.
La ventana E/S de WinDP contiene una lista de
W
todas las entradas E,
W
todas las salidas A (S),
W
todas las entradas adicionales (EZ),
W
todas las salidas adicionales (AZ) y
W
los canales especiales.
También se tiene en cuenta la selección del espacio de las
direcciones PLC durante ajustes previos. Si ahí se activan los
ficheros de símbolos, aparecerán los símbolos y sus
comentarios en las entradas y en las salidas correspondientes.
2. Seleccionar el campo A para las salidas y, a continuación, una
salida PLC libre en la ventana E/A, y hacer clic sobre ella.
3. Al mantener pulsado el botón izquierdo del ratón, puede
asignarse esa salida a un byte de salida del portaválvulas en
el campo de trabajo.
