Öppna diagnostiken
AVENTICS | PROFIBUS DP | R499050016–BDL–001–AE
1. Klicka på fältbussnoden in WinDP:s arbetsområde med
vänster musknapp och välj menypunkten "Buskoppler,
Herstellerspez. Parameter..." (Fältbussnod,
tillverkarspecifikation, parametrar...).

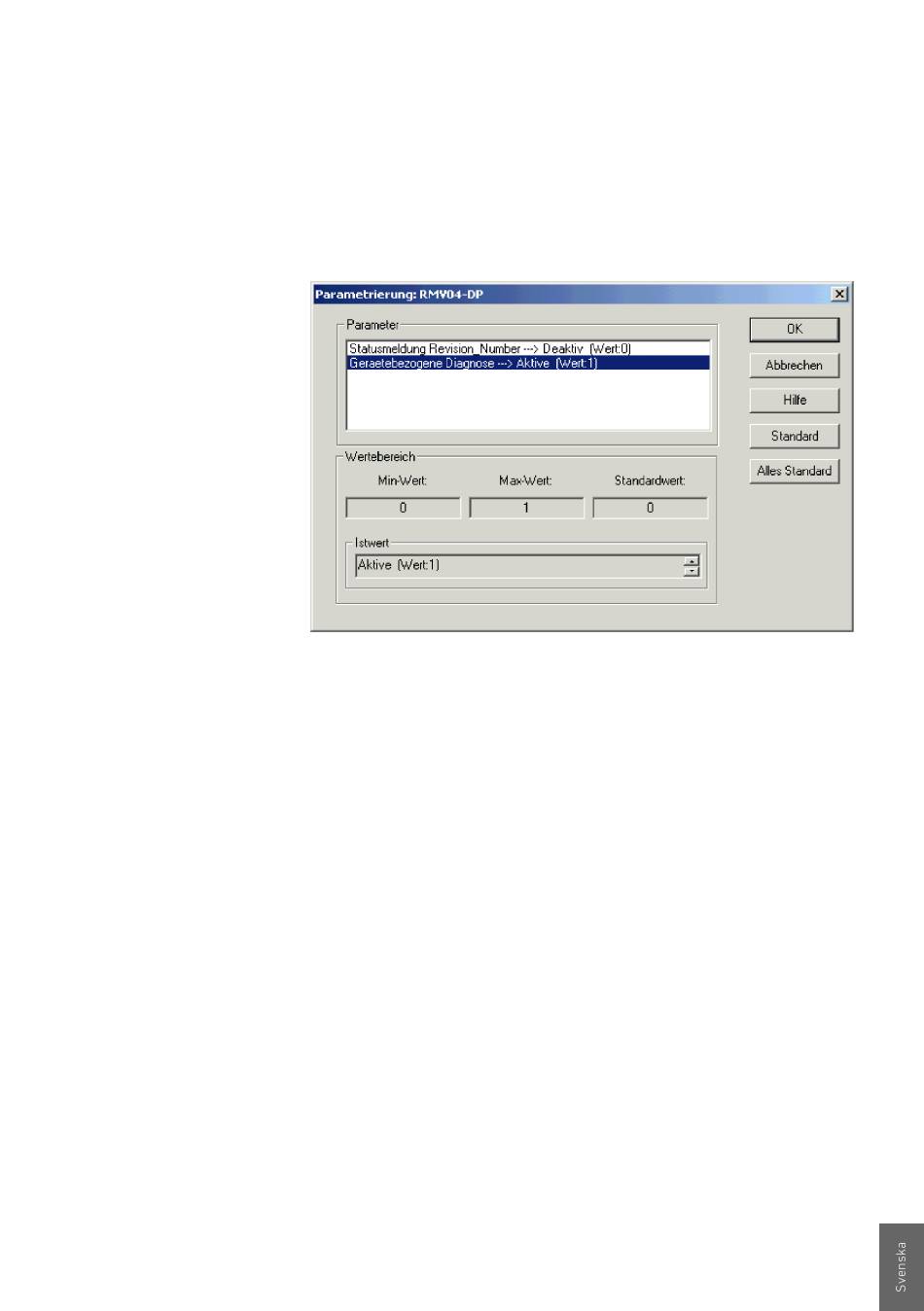

Fig. 15: Parametrering, aktivering av diagnosen
2. Aktivera diagnosen genom att skriva in värdet 1:
Enhetsrelaterad diagnos aktiv (värde 1).
3. Klicka på "OK" för att bekräfta inmatningen.
4. Öppna diagnosen i WinDP-editor med menypunkten
"Ansicht, Diagnose" (visa diagnos).
I diagnosen protokollförs detaljerade fel- och
diagnosmeddelanden från bussmaster och slavar.
