378
AVENTICS | PROFIBUS DP | R499050016–BDL–001–AE
Montering
Jordning av
VS HF04
Jordning av
VS HF03 LG
6.3.7 FE-anslutning
O
För att avleda EMV-störningar anslut FE-anslutningen (1) till
EP-ändplattan på VS med en jordad ledning med låg
impedans. Rekommenderat kabeltvärsnitt: 10 mm
I leveransskicket är skruven för FE-anslutningen inskruvad i
EP-ändplattan på VS. Alternativt kan FE-anslutningen även
göras till E-ändplattan (2) (se även Figur 1 på sidan 362).
O
Skruva ur skruven för FE-anslutningen ur EP-ändplattan på
VS (1) och in i E-ändplattan (2). Anslut sedan förbindelsen
med funktionsjorden.
2

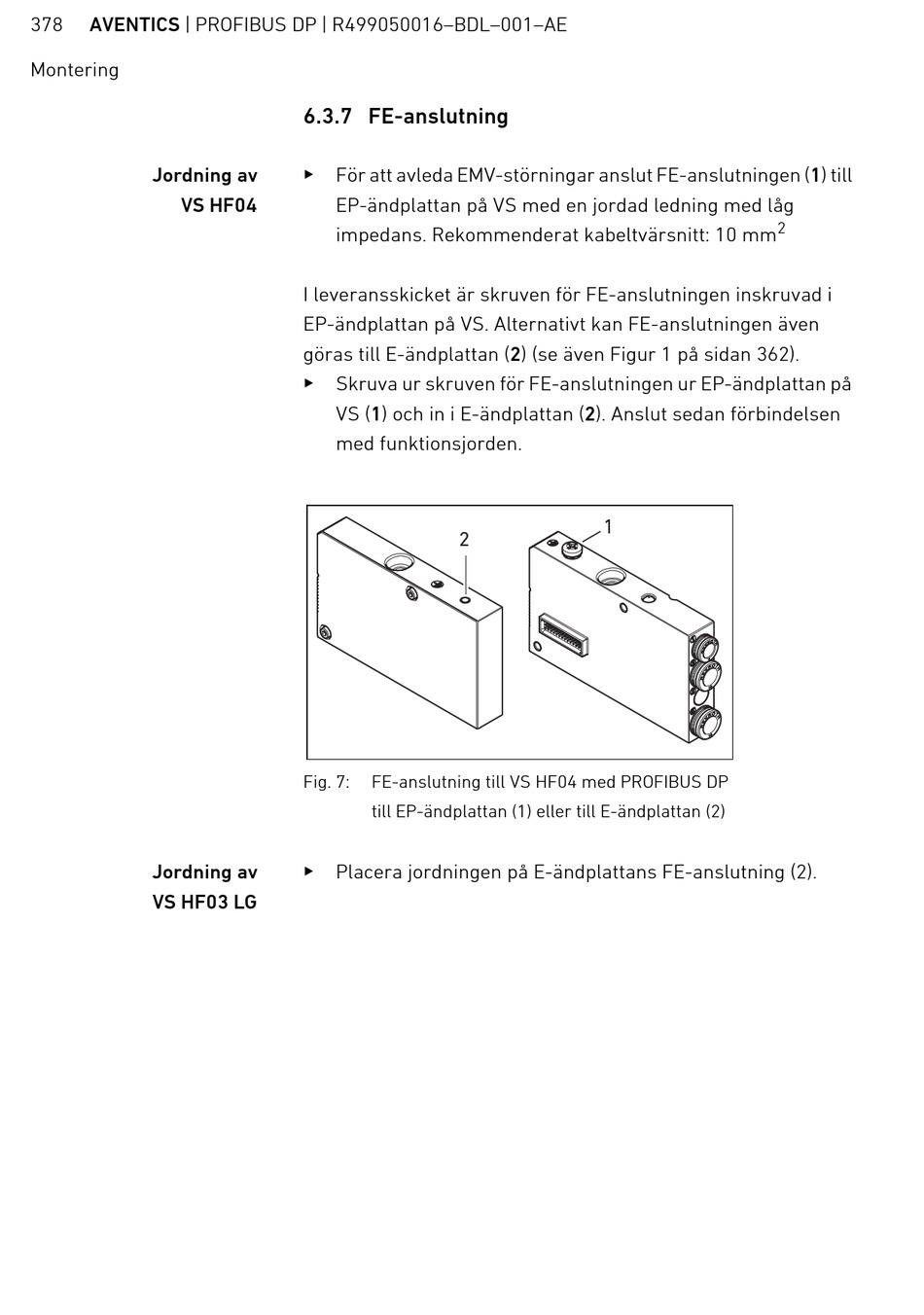

Fig. 7:
FE-anslutning till VS HF04 med PROFIBUS DP
till EP-ändplattan (1) eller till E-ändplattan (2)
O
Placera jordningen på E-ändplattans FE-anslutning (2).
1
2
