Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse: 0,14 bis 0,25 mm²
▶
Anschlussart:
7.7.1
Digitale Eingänge IN1 bis IN8
Die Funktionen der Eingänge parametrieren Sie in der Software drivemaster4.
24 V
GND

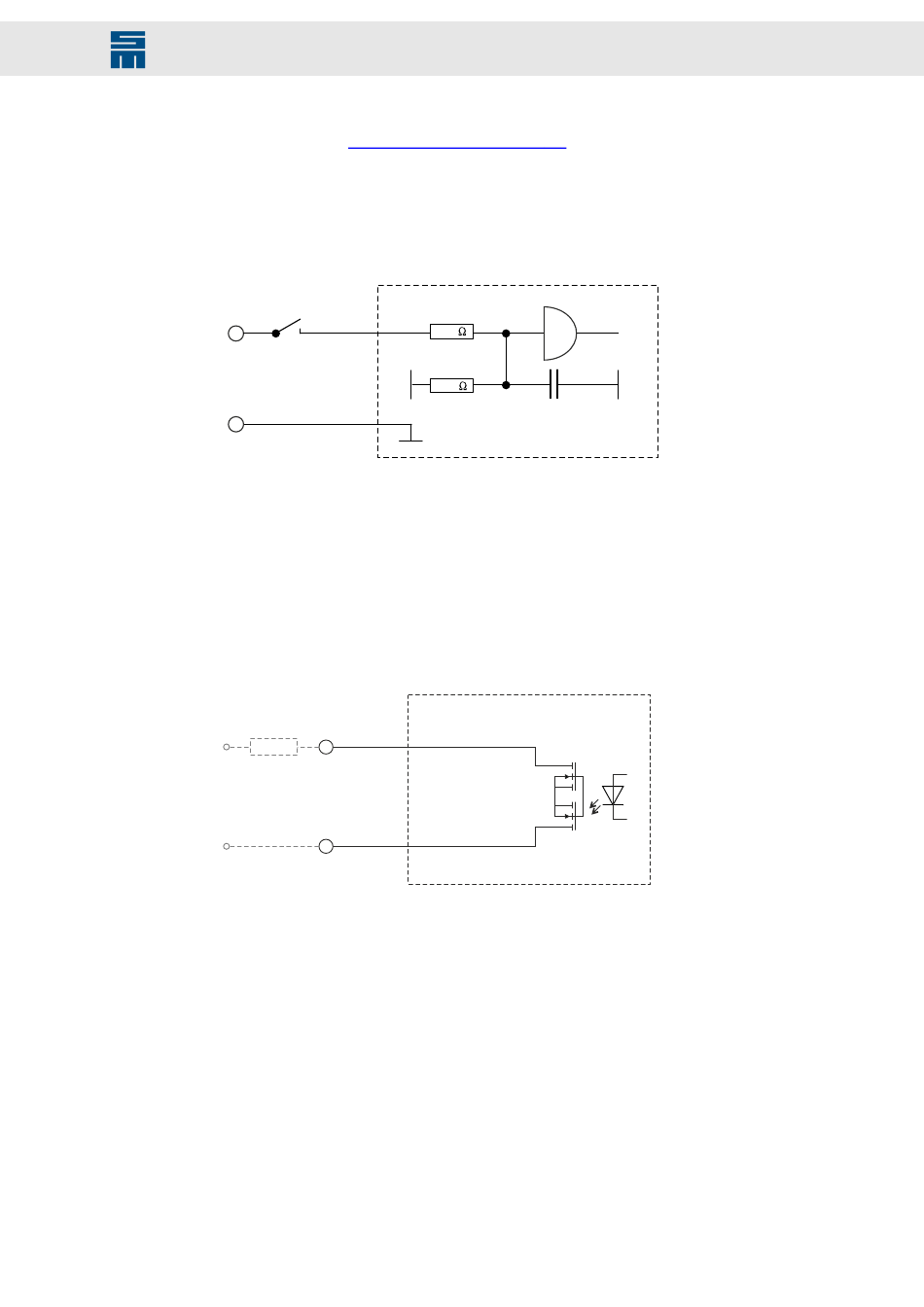

Abb. 59: Digitale Eingänge (X12)
7.7.2
Digitaler Relaisausgang OUT1
Der Ausgang OUT1 ist als potentialfreies MOSFET-Relais ausgelegt und kurzschluss-
fest. Eine Fehlerrückmeldung ist zurzeit nicht möglich. Die Funktion des Ausgangs pa-
rametrieren Sie in der Software drivemaster4.
Der Ausgang ist bis 0,1 A bei max. 40 V belastbar.
R
L
Abb. 60: Digitaler Relaisausgang OUT1 (X12)
Antriebssystem SD4S - Hardwarebeschreibung
Push-in-Federanschluss (S. 60)
Antrieb
B5–B12
20 k
4,7 k
B1, B4
Antrieb
A11
A12
Anschlüsse
2,2nF
