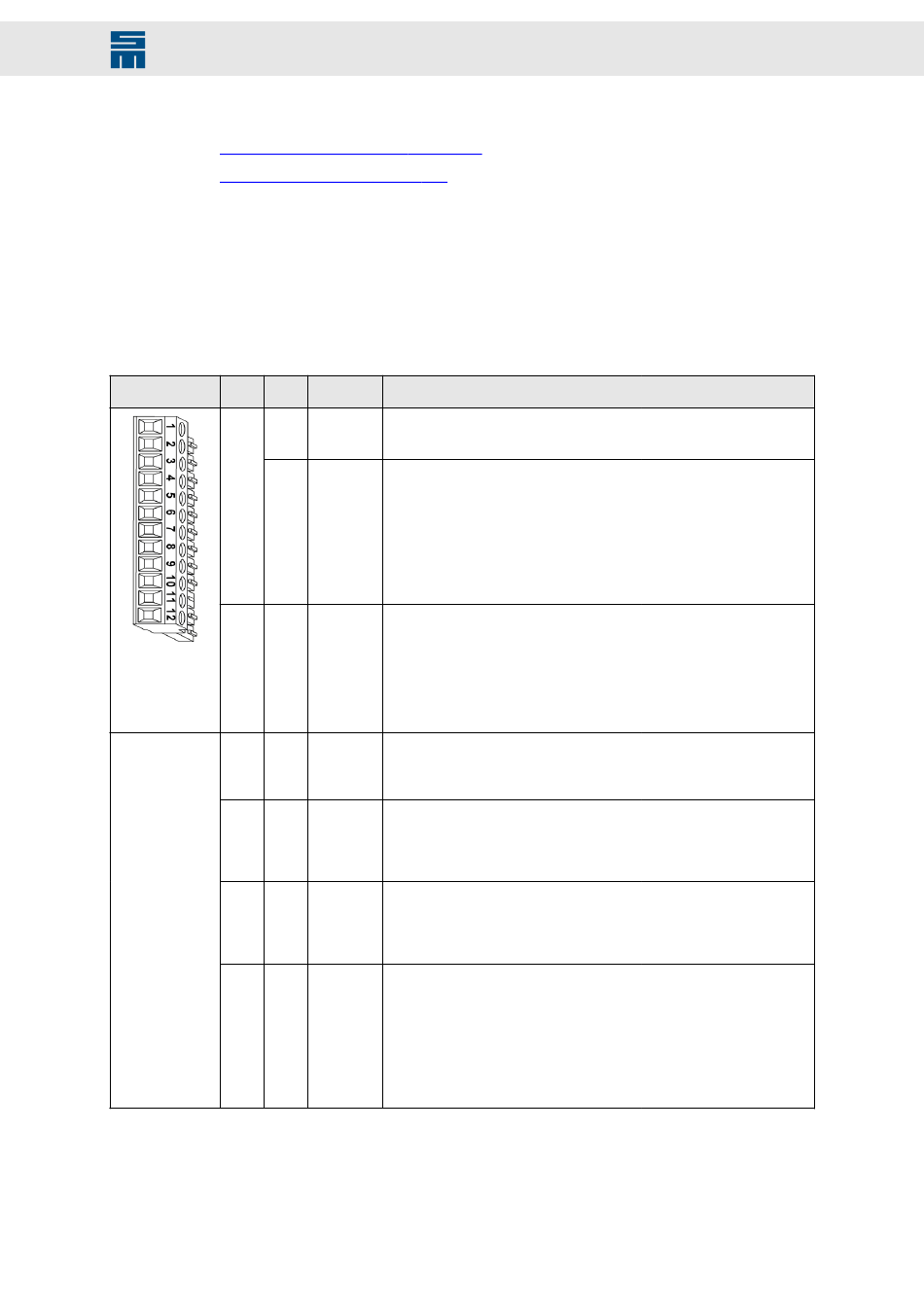

7.8.2 Digitale Eingänge – HSPAM/UF
Werden mehr als 8 Parametersätze verwendet, können nicht mehr alle Funktionen frei
vergeben werden. Werden mehr als 32 Parametersätze verwendet, kann das Messsys-
tem NAMUR nicht mehr verwendet werden.
12-poliger Mini-Combicon Stecker, passend für Gegenstecker MC 1,5/ 12-ST-3,81
(Phoenix)
Gegenste- Pin E/A
cker X16
1 E
2 E
3 E
4 E
5 E
6 E
7 E
Antriebssystem SD2M - Hardwarebeschreibung 0369x7xxF
Name Parametrierbare Funktionen
IN0 ▶ Keine Funktion
▶ Regler Ein Typ 1 (ohne Flankenauswertung)
▶ Regler Ein Typ 2 (mit positiver Flanke)
▶ Keine Funktion
IN1
▶ Schnellhalt Typ 5 (mit Bremsrampe und Regler aus)
▶ Schnellhalt Typ 6 (mit Schnellhaltrampe und Regler aus)
▶ Schnellhalt Typ 7 (mit Bremsrampe und Reset)
▶ Schnellhalt Typ 8 (mit Schnellhaltrampe und Reset)
▶ Betrieb freigeben
▶ Betrieb freigegeben mit Fehlerreset
▶ MOP up
▶ MOP down
▶ Keine Funktion
(1)
IN2
▶ Betrieb freigeben
▶ Betrieb freigegeben mit Fehlerreset
▶ Fehlerreset
▶ Externe Hardware OK
▶ Geschwindigkeitsrichtung
▶ MOP up
▶ MOP down
▶ Keine Funktion
(1)
IN3
▶ Parametersatz Bit 0
▶ MOP up
▶ MOP down
▶ Keine Funktion
(1)
IN4
▶ Parametersatz Bit 1
▶ Interner Sollwert Bit 3
▶ MOP up
▶ MOP down
▶ Keine Funktion
IN5
▶ Parametersatz Bit 2
▶ Interner Sollwert Bit 2
▶ MOP up
▶ MOP down
▶ Keine Funktion
IN6
▶ Fehlerreset
▶ Externe Hardware OK
▶ Geschwindigkeitsrichtung
▶ Teach Leerlaufstrom
▶ Parametersatz Bit 3
▶ Interner Sollwert Bit 1
▶ MOP up
▶ MOP down
Anschlussbelegung
133
