Anschlussbeispiele
8.6 X16/17 – Digitale Eingänge
Digitale Eingänge an X16
Die Bedeutungen der digitalen Eingänge können parametriert werden.

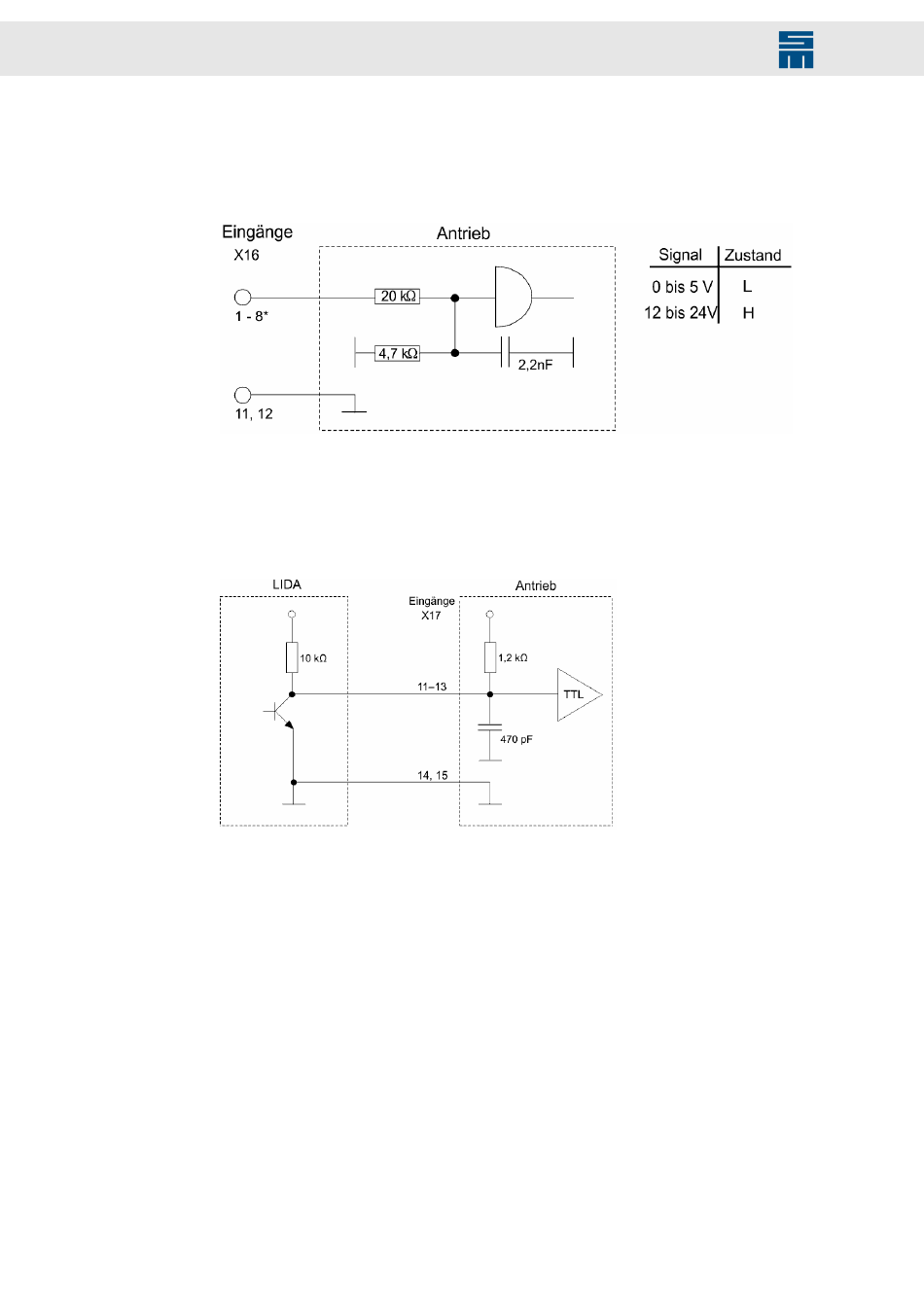

Abb. 29: Digitale Eingänge an X16
[*] Ein weiterer digitaler Eingang befindet sich am Anschluss X15 (Pin 6).
Digitale Eingänge (5 V) an X17
Die folgenden Abbildung ist eine Beispielverdrahtung für einen 5 V-Endschalter:
Abb. 30: Digitale Eingänge an X17
66 Antriebssystem SD2M - Hardwarebeschreibung 036228xxF
