9. Технічні дані
9.1 Умови експлуатації
9.1.1 Температура навколишнього середовища
та висота над рівнем моря
Температура навколишнього середовища та
висота встановлення — важливі фактори для
терміну служби електродвигуна, оскільки вони
впливають на термін служби підшипників та
системи ізоляції.
Температура навколишнього середовища не
повинна перевищувати +40 °C.
Якщо температура навколишнього повітря
перевищує +40 °C, або якщо двигун встановлений
на висоті більш 1000 м над рівнем моря, мотор не
повинен бути повністю завантажений із-за низької
щільності повітря і, як наслідок, гіршого
охолодження двигуна.
У таких випадках може виникнути необхідність
використання більш потужного електродвигуна.
P1
[%]
100
90
80
70
60
50
20 25 30 35 40 45 50 55 60 65 70 75 80
1000 2250

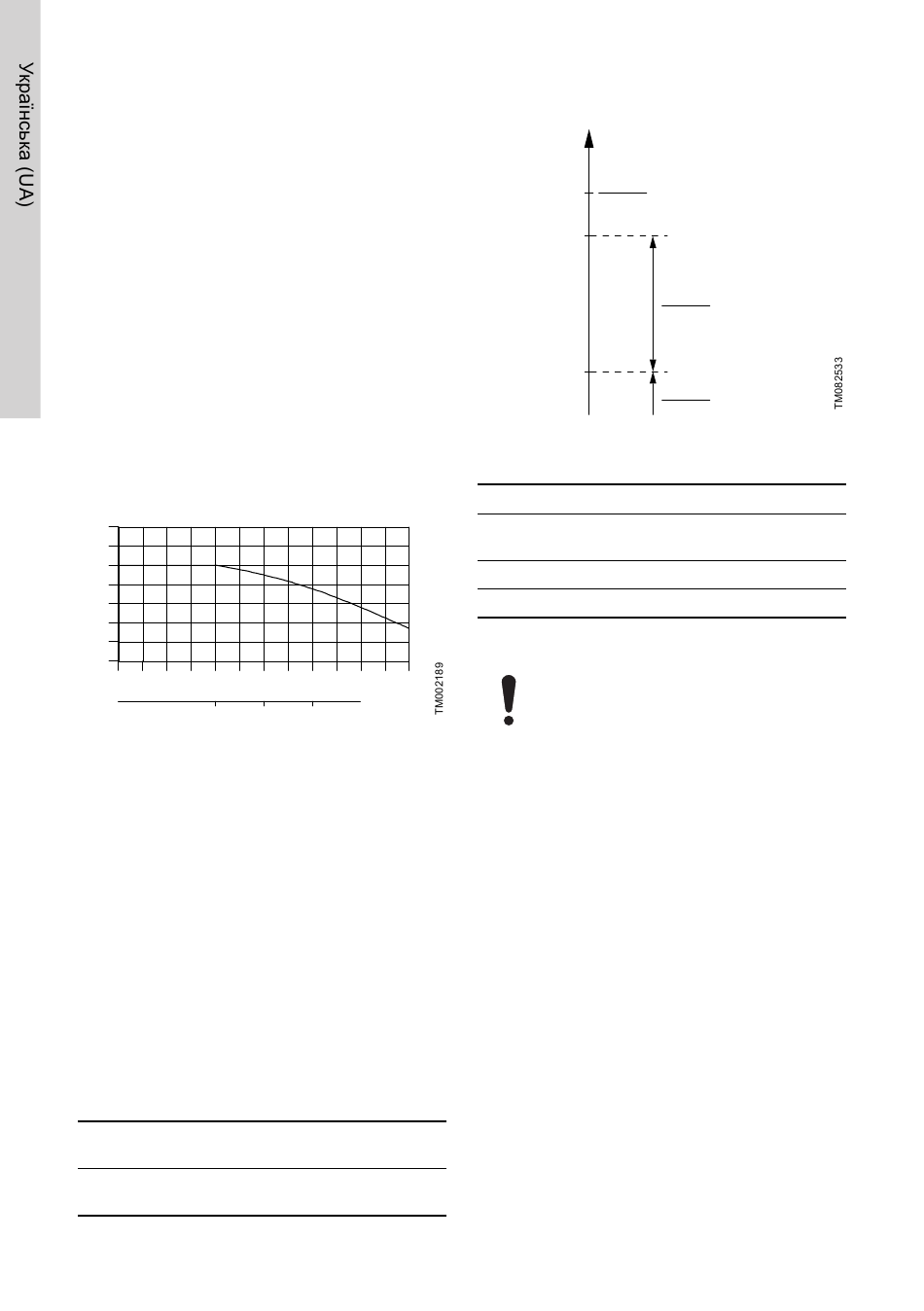

Зв'язок між потужністю двигуна (P
температурою навколишнього середовища
Приклад
На верхньому рисунку видно, що навантаження
двигуна має бути знижено до 88 % при
встановленні на 3500 м над рівнем моря. При
температурі навколишнього середовища 70 °C
навантаження двигуна має бути знижено до 78 %
від номінальної потужності.
У разі перевищення максимальної температури та
максимальної висоти необхідно помножити
коефіцієнти зменшення (0,88 x 0,78 = 0,69).
9.1.2 Температура рідини
Максимальна температура рідини, зазначена на
заводській табличці насоса, залежить від
застосованого механічного ущільнення вала.
Діапазон температур для
NBR:
Діапазон температур для
FKM:
898
t [°C]
3500 m
) та
2
0-100 °C
15-100 °C

9.1.3 Pressure in the pump

1
Pressure in the LSV pump
Поз. Опис
Pressure p stated on the pump (pressure
1
above atmospheric pressure)
2 Pump pressure
3 Inlet pressure
Maximum outlet pressure
The maximum outlet pressure is the
pressure p stated on the pump nameplate.
Minimum inlet pressure
The minimum inlet pressure must correspond to the
NPSH curve for the pump + a safety margin of
minimum 0.5 metres head.
NPSH appears from the data booklet and Grundfos
Product Centre.
Maximum inlet pressure
The inlet pressure + pump pressure must be lower
than the maximum pressure p of the pump.
2
3
