Schnelltipps
Cursor-Messungen an digitalen Kanälen erfordern mindestens die Anzeige eines analogen Kanals.
Verwenden Sie den gekoppelten Cursormodus, um festzulegen, dass sich die Cursor gemeinsam bewegen. Verwenden
Sie den unabhängigen Cursormodus, wenn die Cursor sich einzeln bewegen sollen.
Wenn Sie das Zoomraster verwenden, können Sie einen Cursor direkt auf einem bestimmten Signalpunkt platzieren, um
präzise Messungen vorzunehmen.
Sie können Cursor auch verschieben, indem Sie darauf klicken und diese an eine neue Position bewegen.
Cursor können auch in die Bildschirmmitte verschoben werden, indem Sie Move Cursors to Center (Cursor in die
Mitte verschieben) drücken.
Sie können durchgehende und gestrichelte Cursor auswählen.
Vertikale Cursor messen die Zeit vom Triggerpunkt bis zum vertikalen Cursor.
Einrichten eines Histogramms
Sie können entweder ein vertikales (Spannungs-) oder ein horizontales (Zeit-) Diagramm anzeigen. Verwenden Sie
Histogrammmessungen, um statistische Messdaten für einen Signalabschnitt entlang einer Achse zu gewinnen.

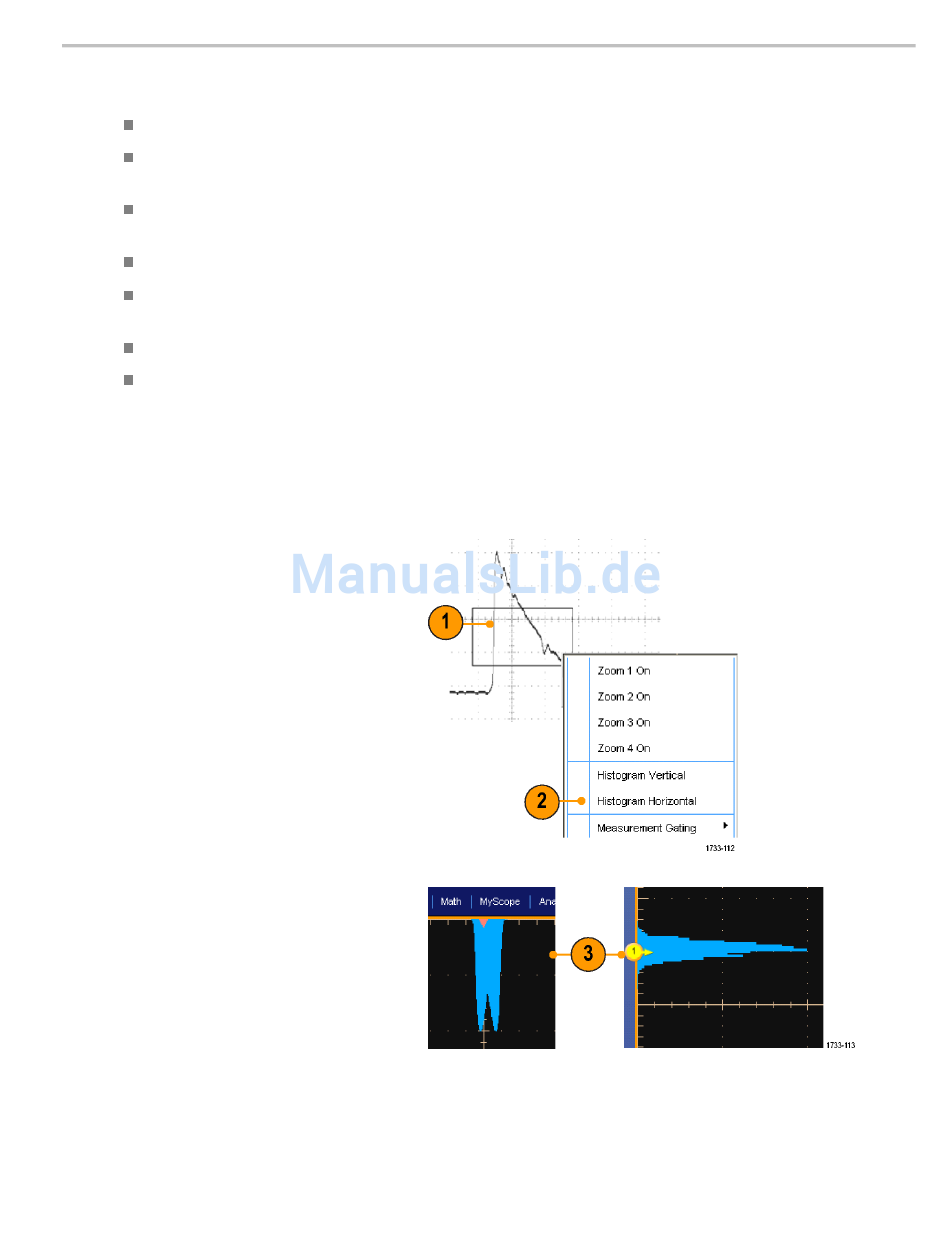

1. Klicken Sie auf den Zeiger, und ziehen
Sie ihn über den Signalabschnitt, für den
Sie das Histogramm erstellen möchten.
Machen Sie zum Beispiel das Feld für
ein horizontales Histogramm breiter als
es hoch ist.
2. Wählen Sie im Kontextmenü Histogram
Vertical (Histogramm vertikal) oder
Histogram Horizontal (Histogramm
horizontal) aus.
3. Zeigen Sie das Histogramm oben
(bei horizontalen Histogrammen)
oder am linken Rand (bei vertikalen
Histogrammen) des Rasters an.
Benutzerhandbuch für die Serien DPO7000, DPO/DSA70000/B und MSO70000
Analyse von Signalen
115
