Anhänge

Trigger-Bedienelemente

186

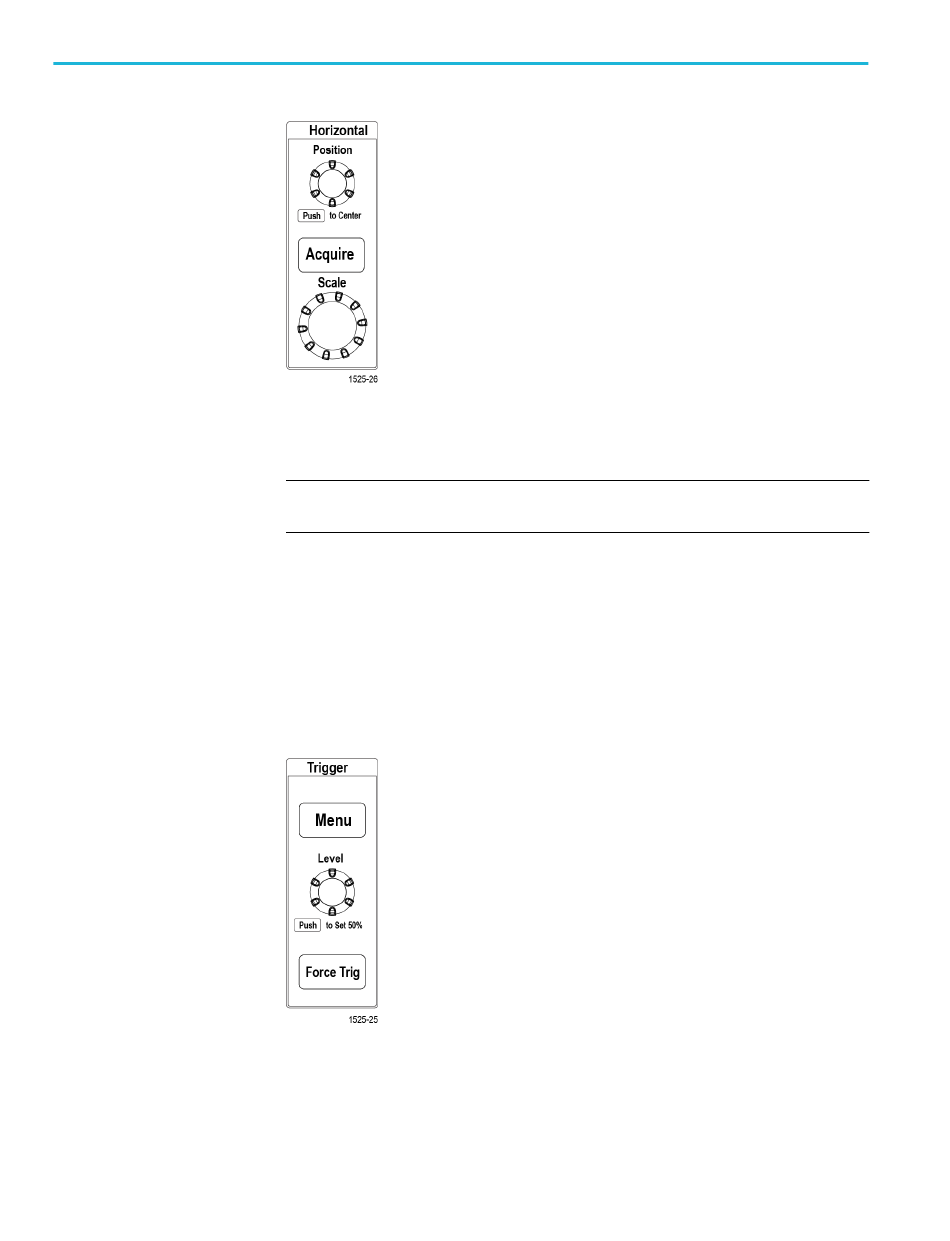

Drücken Sie den Position-Drehknopf, um den Triggerpunkt zurück in die
Bildschirmmitte (mittleres vertikales Raster) zu verschieben.
HINWEIS. Sie können die Fein-Taste drücken (Navigation-Bedienelemente), wenn
Sie mit dem Positionsdrehknopf kleinere Anpassungen vornehmen möchten.
Durch Drücken der Taste Erfassen wird das Menü geöffnet mit dem Sie den
Erfassungsmodus festlegen und die Aufzeichnungslänge anpassen.
Die Einstellungen der Triggerbedienelemente werden wirksam, sobald das
Oszilloskop beginnt, Signaldaten zu erfassen, um einen Signaldatensatz
anzulegen. Siehe Triggerkonzepte
63.
Mit der Taste Menü im Triggerbereich wird das Seitenmenü für
Triggereinstellungen geöffnet.
Der Drehknopf Pegel der Triggermenüs dient zum Anpassen des Triggerpegels.
Bei Betätigung dieses Bedienelements wird der Triggerpegel mit einer
horizontalen Linie angezeigt.
auf Seite 42.Siehe Triggereinstellung
Benutzerhandbuch der Oszilloskop-Serie TBS2000B
auf Seite
