Erfassungs-Setup
Verwenden des Durchlaufanzeigemodus
84

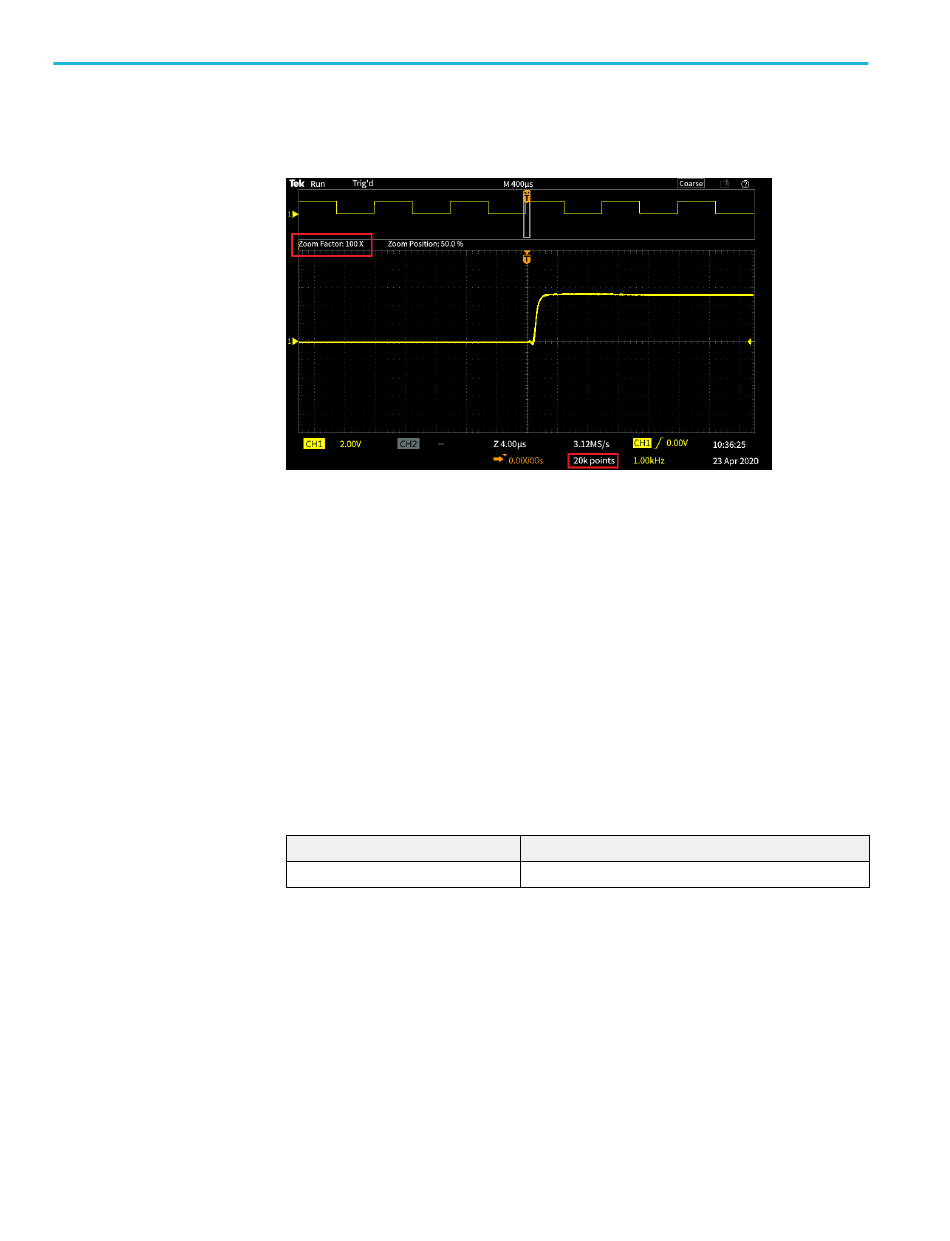

Signaldatensatz mit maximaler Zoom-Einstellung, erfasst mit
5.000 Punkten
Der Durchlaufmodus liefert eine Anzeige, die mit einem Diagrammschreiber
vergleichbar ist und bei der sich das Signal auf dem Bildschirm langsam von
rechts nach links bewegt. Der Durchlaufmodus dient zur Anzeige von
Niederfrequenzsignalen. Im Durchlaufmodus werden die erfassten Datenpunkte
schon während der laufenden Aufzeichnung angezeigt, ohne dass auf die
vollständige Signalaufzeichnung gewartet werden muss.
Der Durchlaufmodus wird nicht mithilfe von Tasten oder Menüs ausgewählt,
sondern ist im Triggermodus „Auto" aktiv. Die horizontale Skala und die
Aufzeichnungslängen werden wie folgt eingestellt:
Tabelle 3: Der Rollmodus ist unter den folgenden Bedingungen aktiviert:
Einstellung der Horizontalen Skala Aufzeichnungslänge (Anzahl der Abtastungen)
40 ms/Skt.
1000, 2000, 20 k
Benutzerhandbuch der Oszilloskop-Baureihe TBS1000C
