Schnelltipps
Klicken Sie mit der rechten Maustaste auf den Signalziehpunkt, um ein Menü anzuzeigen, in dem Sie die Kanalbandbreite
und andere erweiterte Einstellungen für die Bandbreite auswählen können.
Die vergrößerte DSP-Bandbreite tritt bei maximaler Abtastrate auf.
Verwenden Sie die vergrößerte DSP Bandbreite, wenn die Anstiegszeiten der Signale weniger als 50 ps betragen.
Wählen Sie bei höherem Signaldurchsatz, bei übersteuerten Signalen und wenn Sie bevorzugen, Ihre eigene
DSP-Nachverarbeitung zu nutzen, Analog Only (Nur analog) aus.
Sie können die Bandbreite des Geräts begrenzen, indem Sie Vertical (Vertikal) > Bandwidth Limit (Grenzwert Bandbreite)
auswählen und danach die Bandbreite auswählen.
Verwenden des Rollmodus
Im Rollmodus ähnelt die Anzeige einem Streifenschreiber für niederfrequente Signale. Im Rollmodus werden die erfassten
Datenpunkte schon während der laufenden Aufzeichnung angezeigt, ohne dass auf die vollständige Signalaufzeichnung
gewartet werden muss.

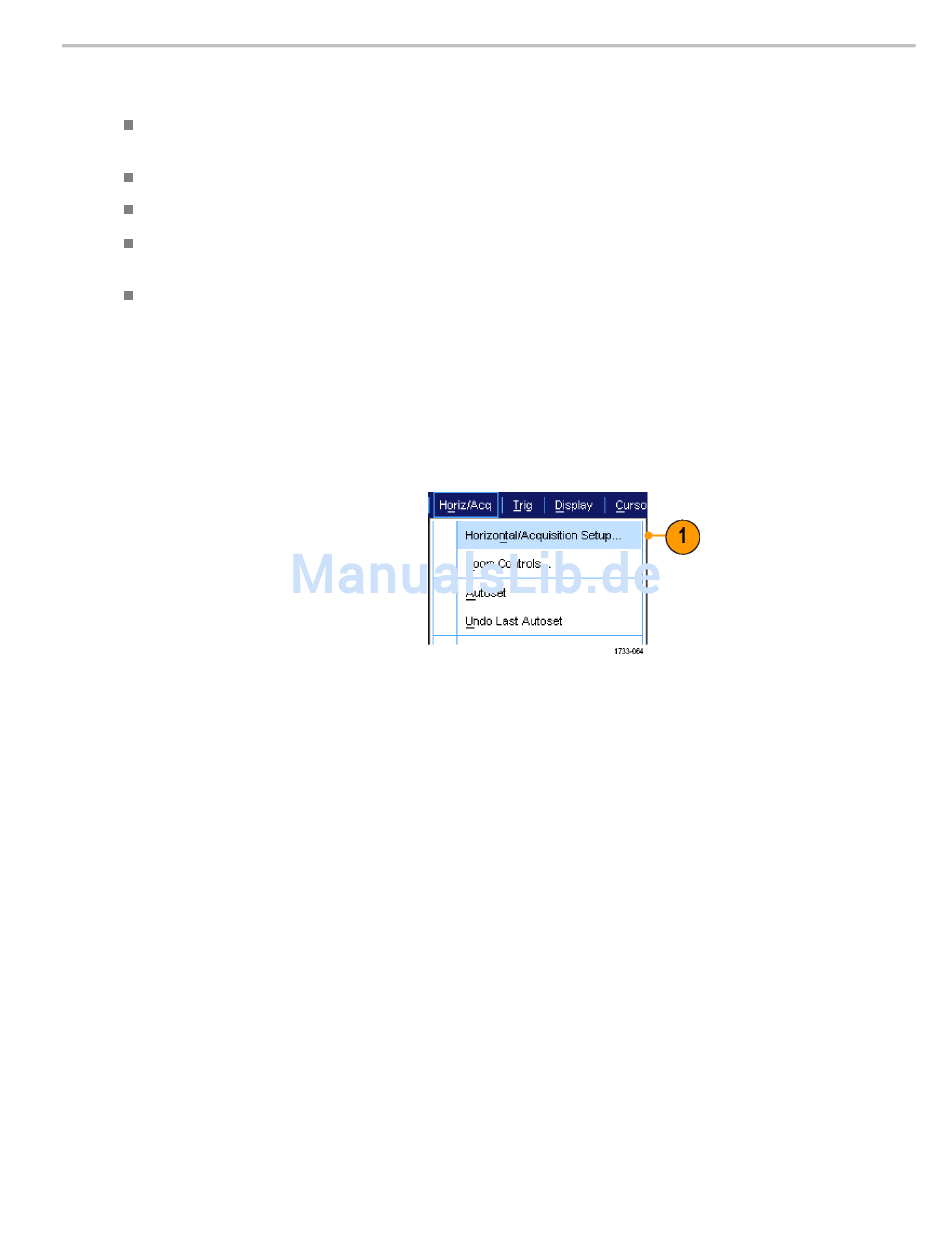

1. Wählen Sie Horiz/Acq >
Horizontal/Acquisition Setup
(Horizontal/Erfassungseinstellung) aus.
Benutzerhandbuch für die Serien DPO7000, DPO/DSA70000/B und MSO70000
Erfassung
41
