Wartung Und Einstellung - Takeuchi TB 175 Handbuch

KONFIGURATION DER MASCHINE

WARTUNG UND EINSTELLUNG

Austausch der Gruppenanzeigen-Leuchten
Sollten Leuchten in der Gruppenanzeige durchge-
brannt sein, können sie durch das nachstehende Ver-
fahren ausgetauscht werden. Dies sind kleine
Spezialleuchten, die bei Takeuchi bestellt werden
müssen. Wenn andere als die hier angegebenen Leuch-
ten verwendet werden, könnte sich dies nachteilig auf
die Gruppenanzeige auswirken und Fehlfunktionen
verursachen.

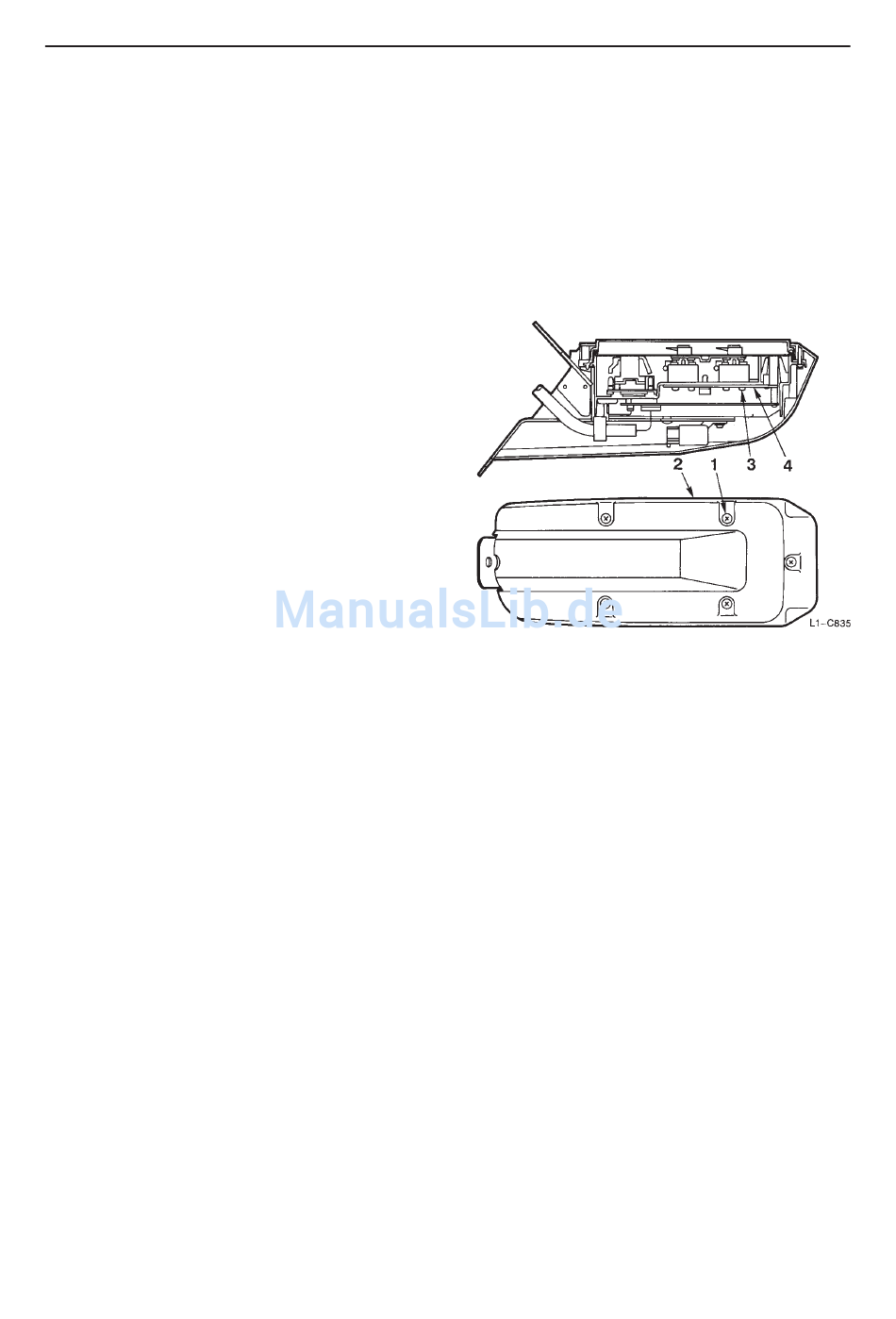

1. Die Befestigungsschraube (1) von der Unterseite
der Gruppenanzeige lösen und die Abdeckung
(2) abnehmen.
2. Die Befestigungsschraube (3) vom Verstärkungs-
blech lösen, anschließend die Platine (4) entfer-
nen. Die Leuchten und das Glas können jetzt
ausgetauscht werden.
III – 76
ELEKTRISCHES SYSTEM
