PROPORTIONALSTEUERUNGSSCHALTER

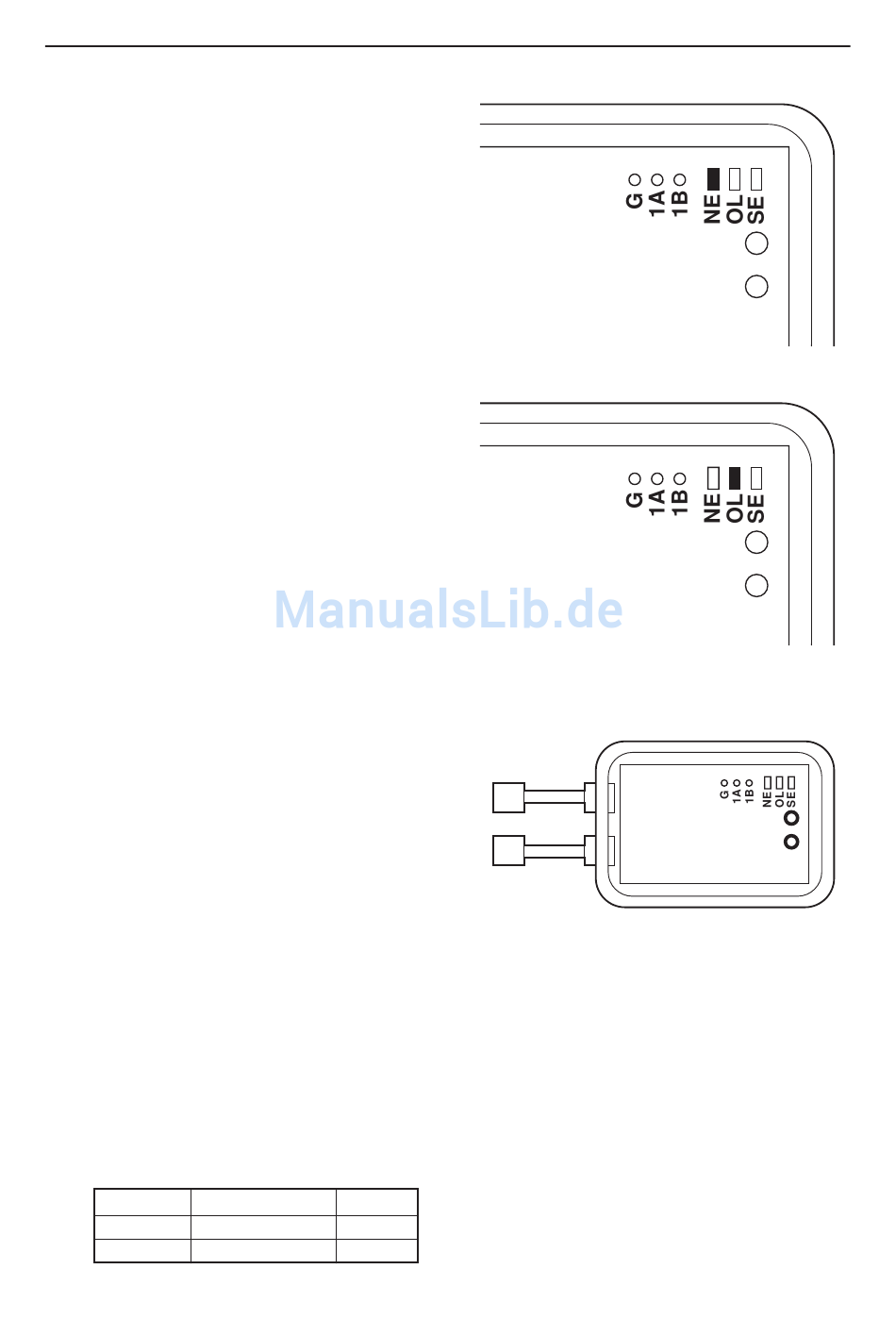

2. Neutralfehler
Wenn der durch das Proportionalsteuerungs-
magnetventil (4) ausgegebene Magnetantriebs-
strom für eine bestimmte Zeit (1 Sekunde) aus der
neutralen Zone heraus fällt, nachdem die Strom-
versorgung eingeschaltet wurde, wird ein Neutral-
fehler erkannt. Falls dies geschieht, leuchtet die
"NE"-LED an der Steuerungseinrichtung auf.
• Alle fremden Materialien vom Proportional-
steuerungshebel (2) entfernen und diesen rei-
nigen, oder die Hebelbaugruppe austauschen.
3. Stromüberversorgung
Wenn der durch das Magnetventil A oder B
ausgegebene Antriebsstrom aufgrund eines Kurz-
schlusses o. Ä. die Begrenzung überschreitet,
wird ein Stromüberversorgungsfehler erkannt.
Falls dies geschieht, leuchtet die "OL"-LED an
der Steuerungseinrichtung auf.
• Die Verkabelung zwischen der Steuerungs-
einrichtung und dem Proportionalsteuerungs-
magnetventil A oder B reparieren.
Einstellung der Proportionalsteuerungs-
einrichtung
Obwohl der Einstellungstrimmer werkseitig auf eine
maximale Durchflussrate eingestellt wurde, kann der
Antriebsstrom für das Proportionalsteuerungsmagnet-
ventil (4) unter Verwendung des Trimmers reduziert
werden. Aus diesem Grund kann die Durchflussrate
gesteuert und die Feinverschiebung der Hilfsleitung
A und B verbessert werden, indem der Schaltdruck
des Steuerungsventils [Hilfs] (5) abgesenkt wird.
1. Den Starterschalter (Zündung) einschalten und
den Hebelverriegelungszustand freigeben.
2. Während der Überprüfung des Antriebsstroms
des Proportionalsteuerungsmagnetventils (4) mit
der Spannung der Stromüberwachungsanschlüsse
G-1A und G-1B die Trimmer P1 und P2 gegen
den Uhrzeigersinn drehen, um den Antriebsstrom
zu reduzieren.
• Der Antriebsstrom (maximale Durchflussrate)
wurde werkseitig auf 0,62 A eingestellt.
• Das Verhältnis zwischen der Spannung des
Stromüberwachungsanschlusses und dem An-
triebsstrom liegt bei 1 V = 1 A, wobei der
Spannungswert und der Stromwert gleich sind.
• Der Sekundärdruck (Schaltdruck) des
Proportionalsteuerungsmagnetventils (4) fällt
um etwa 0,6 MPa pro 0,1 A ab.
Überwachungsanschluss Trimmer
Hilfsleitung A
Hilfsleitung B
G-1A P1
G-1B P2
KONFIGURATION DER MASCHINE
III – 83
P1
P2
T9C816
P1
P2
T9C817
P1
P2
T9C818
