HYDRAULIK-GERÄTE
Stangenabdeckung

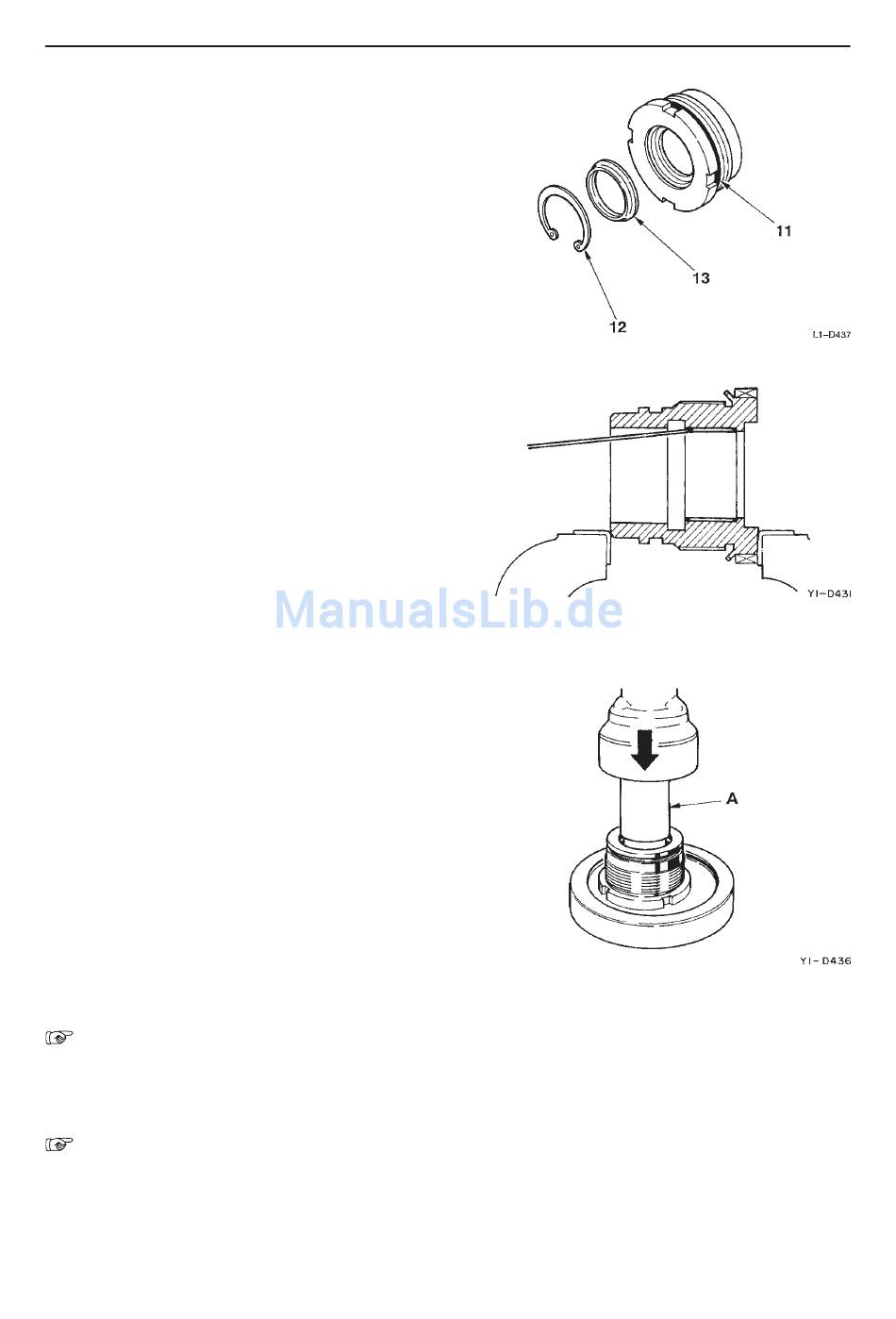

1. Den O-Ring (11) entfernen.
2. Den Sicherungsring (12) und die Staubdichtung
(13) entfernen.
3. Die Buchse entfernen.
• Da die Buchse mit Druck in die Stangenab-
deckung eingepaßt wurde, kann sie nicht her-
ausgenommen werden. Erst auf einer Dreh-
bank die Innenseite abschleifen, bis nur ein
dünnes Stück verbleibt; dann einen Kupfer-
spachtel kräftig einsetzen und heraushebeln.

• Beim Zusammenbauen Installierungs-

vorrichtung (A) verwenden, um die Buchse
mit einer Presse einzupassen.
• Beim Zusammenbauen auf die Innenfläche
der Stangenabdeckung vor dem Einbauen
Hydrauliköl aufgetragen werden.
• Nach dem Einbauen sicherstellen, daß keine
Niveauunterschiede zur Buchse vorhanden
sind.
INSPEKTION UND EINSTELLUNG
"IV-111~112"
FEHLERSUCHE
"IV-113"
IV – 120
SPANNZYLINDER
