HYDRAULIK-GERÄTE
AUSEINANDERNEHMEN UND ZUSAMMEN-
BAU

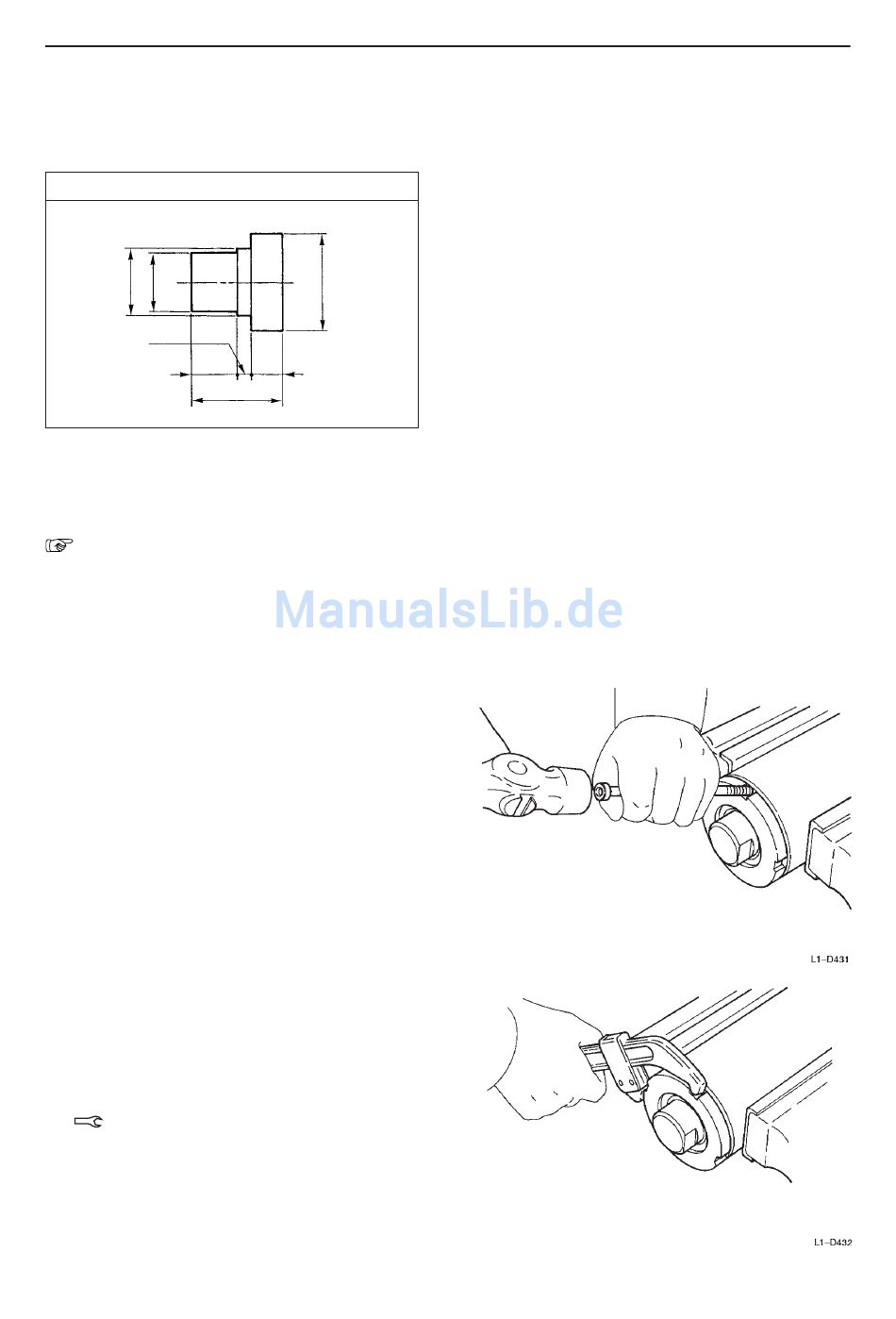

Spezialwerkzeuge
NAME, ABMESSUNGEN
Einbau-Vorrichtung (A)
0
5
-0,25
30
MATERIAL; S41
Allgemeine Vorsichtsmaßnahmen
"IV-105"
Nachfolgend wird die Zerlegung des Spannzylinders
beschrieben. Zum Zusammenbauen des Spann-
zylinders sind die Schritte in umgekehrter Reihenfol-
ge durchzuführen.
Auseinandernehmen
Zylinderbaugruppe
1. Das Rohr flach befestigen.
2. Das verbleibenden Hydrauliköl aus dem Zylinder
ablaufen lassen.
• Den Kolben langsam bewegen, um zu verhin-
dern, daß das Hydrauliköl durch die Gegend
spritzt.
3. Den verriegelten Teil der Stangenabdeckung frei-
legen.
• Da der Riegel im Zylinderrohr integriert ist,
darauf achten, diesen beim Freilegen des Rie-
gels nicht zu verbiegen oder zu verkratzen.
4. Die Stangenabdeckung lösen.
• Vorsichtsmaßnahmen sollten ergriffen wer-
den, um zu verhindern, daß die Kolbenstange
einen Schlag erhält.
Stangenabdeckung: 431 N·m
5. Die Kolbenstangenbaugruppe aus dem Rohr her-
ausnehmen.
• Dieses gerade herausziehen, um zu verhin-
dern, daß die Gleitoberflächen verkratzt wer-
den.
Einheit: mm
30
65
L1-D430G
IV – 118
SPANNZYLINDER
