KONFIGURATION DER MASCHINE

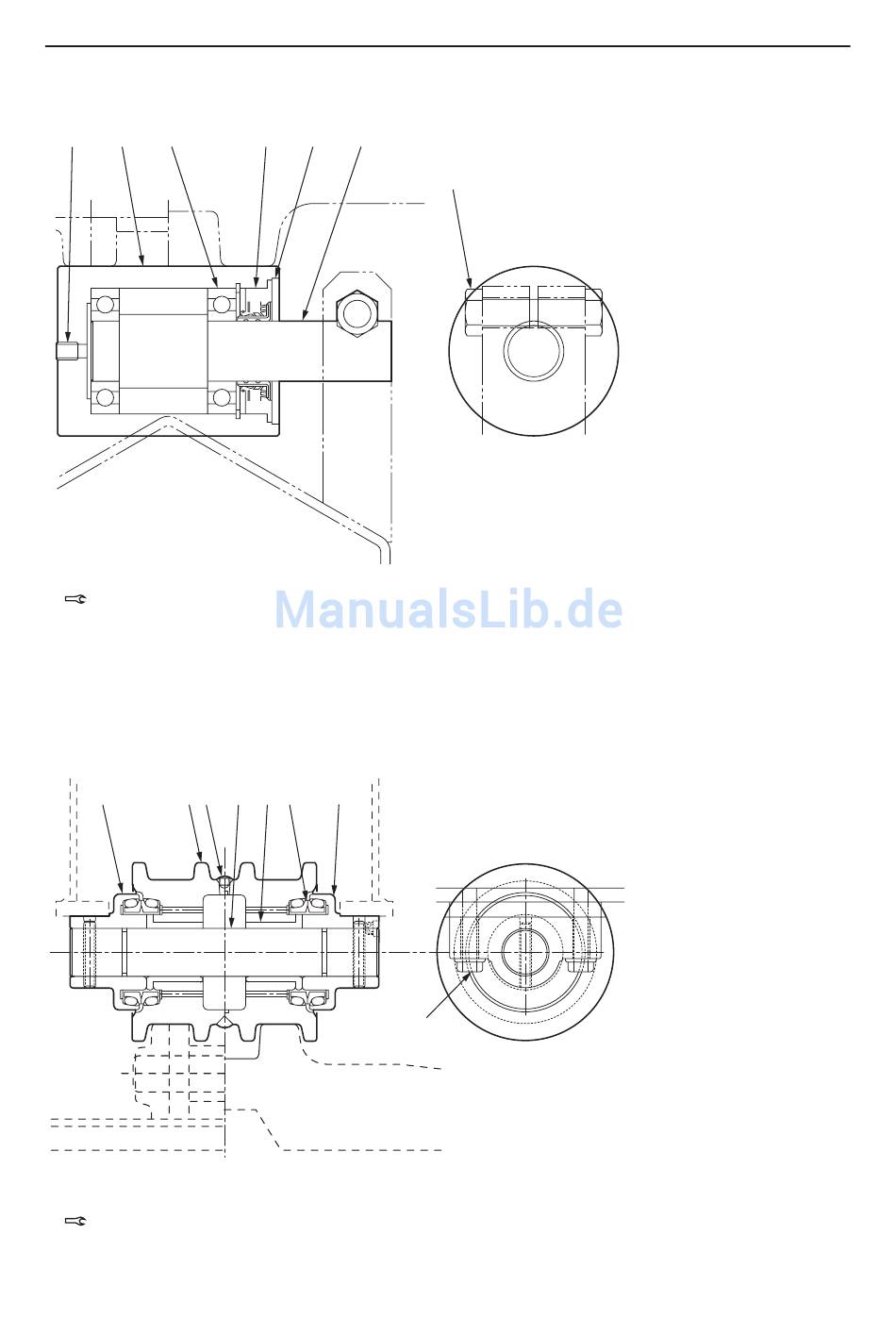

Tragrolle
6 1 3
A: 255,8 N·m
Das Schraubensicherungsmittel auf das Gewinde
auftragen.
Gleiskettenrolle
2 1 6
102 ±5,1 N·m
A:
Das Schraubensicherungsmittel auf das Gewinde
auftragen.
5 4 2
3 4 5 2
A
A
III – 20
FAHRSYSTEM
1. Rolle
2. Welle
3. Lager
4. Abdeckung
5. Öldichtung
6. Ölfüllstöpsel
L3C302
1. Rolle
2. Abdeckung
3. Welle
4. Buchse
5. Schwebende Dichtung
6. Ölfüllstöpsel
L3C303
