HYDRAULIK-GERÄTE
FUNKTION

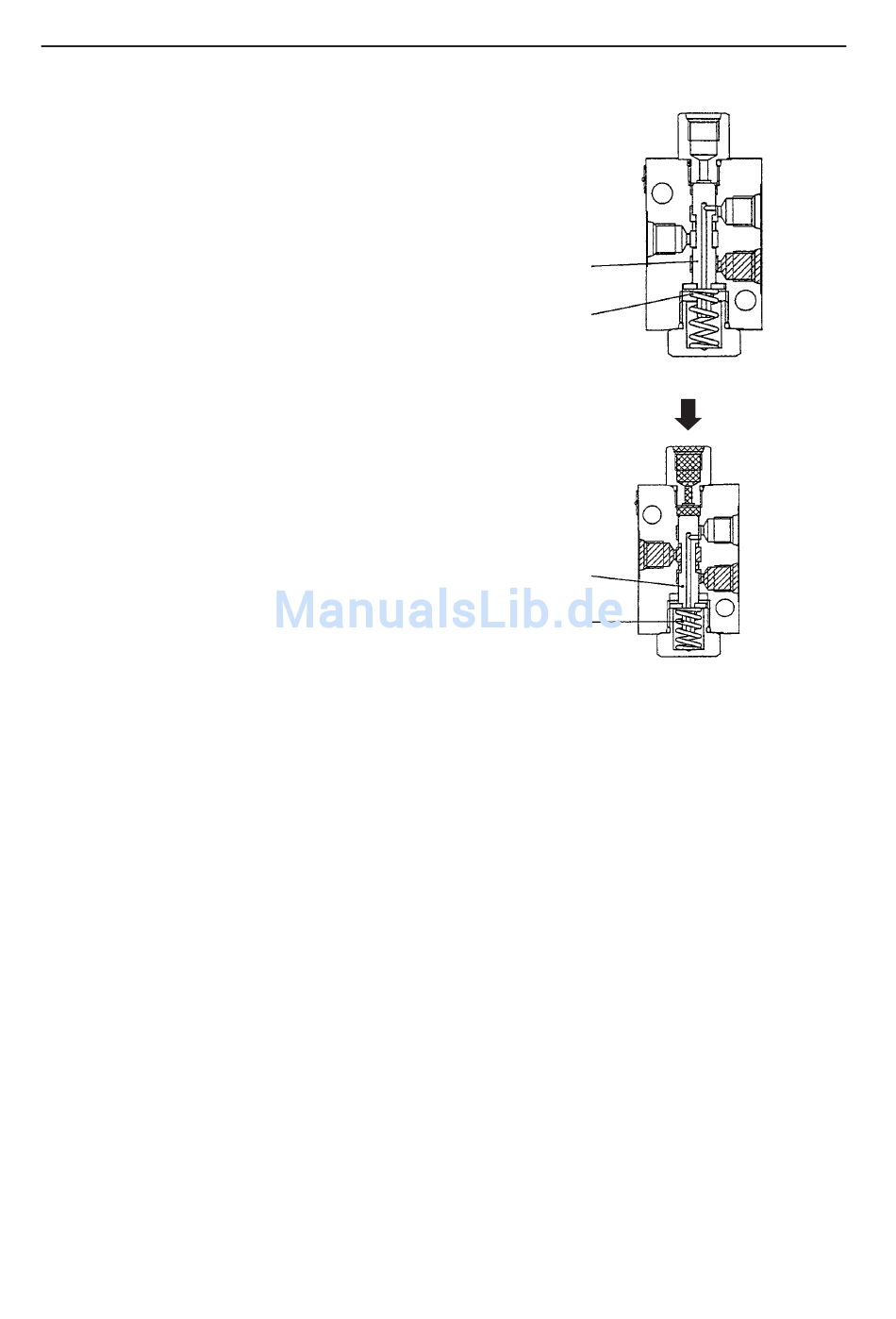

Wenn sich der Steuerschieber in der neutralen Positi-
on befindet.
Wenn Druck nicht auf die Öffnung PL wirkt, wird der
Steuerschieber (4) durch die Feder (5) in der neutralen
Position gehalten.
Zu diesem Zeitpunkt wird der Hydraulikölfluss von
der Öffnung P durch den an der Öffnung A und
Öffnung B angeschlossenen Steuerschieber (4)
deaktiviert.
Wenn der Steuerschieber angetrieben wird.
Wenn der Druck, der größer als der von der Feder (5)
ausgeübte Druck ist, auf die Öffnung PL wirkt, wird
der Steuerschieber (4) nach unten bewegt, wie in
dieser Abbildung dargestellt, um die Öffnung P und
die Öffnung A anzuschließen.
Der Schaltkreis zu Öffnung T wird unterbrochen.
4
5
4
5
IV – 104 IV – 98
SCHALTSELEKTOR
PL
T
A
P
PL
T
A
P
L3D951
L3D952
