KONFIGURATION DER MASCHINE
Demontage der Bodenplatte
1. Trennen Sie das Batterie-Erdungskabel von der
Batterie.
2. Entfernen Sie die Kabine.
"Demontage der Kabine"

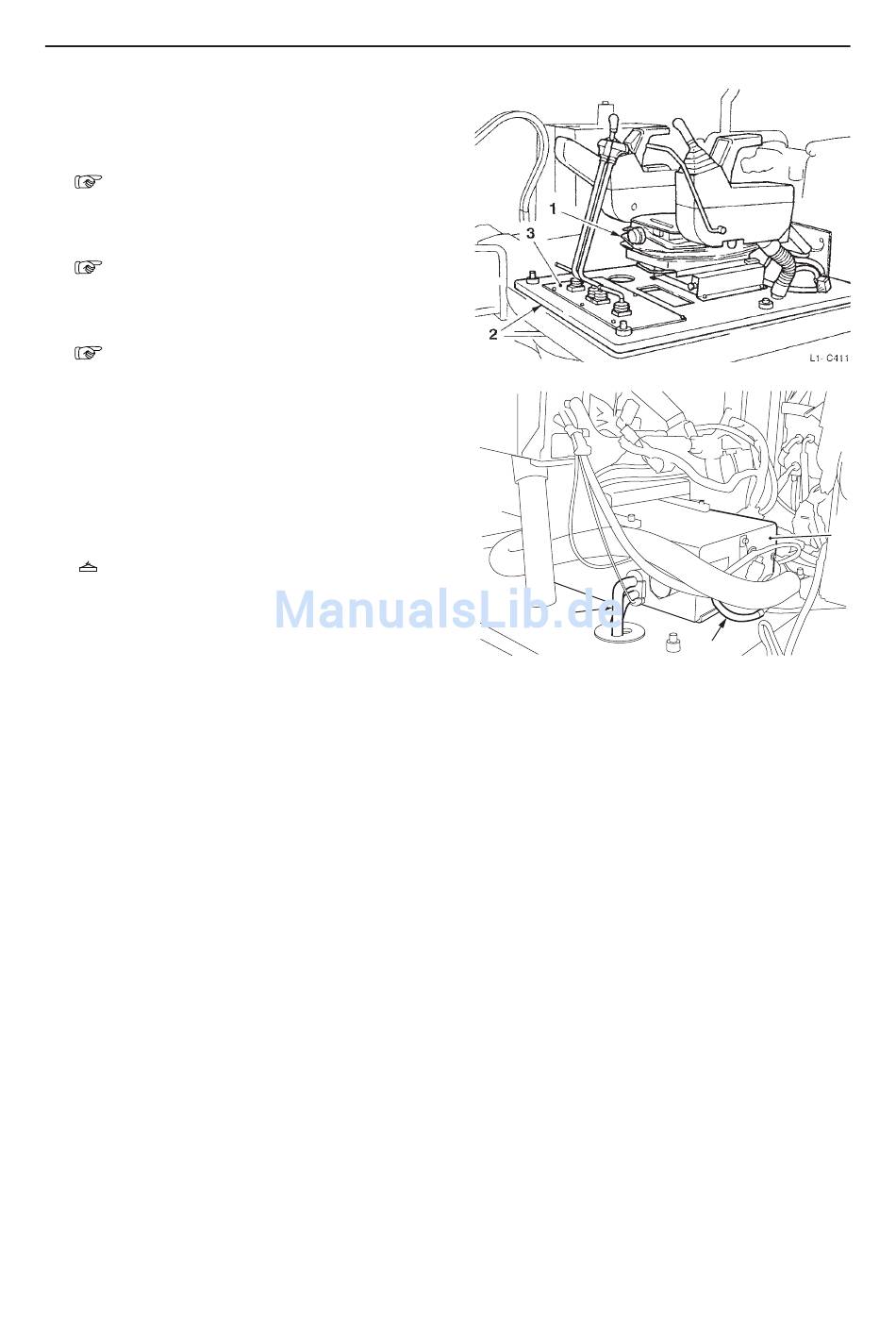

3. Den Hebelständer (1) von der Bodenplatte (2)
entfernen.
"Demontage des Hebelständers"
4. Den Fahrhebel, den Zusatz- und Schwenkhebel
(3) von der Bodenplatte (2) entfernen.
"Fahrhebel, Zusatzhebel und Schwenkhebel
entfernen"
5. Den Durchführungsschlauch und die elektrischen
Anschlüsse (6) am Heizgehäuse (5) abklemmen.
6. Die Abdeckung (5) des Heizgehäuses abbauen
und die Heizschläuche (7) abmontieren.
7. Bodenplatte (2) abheben und entfernen.
Bodenplatte: 60 kg
Montage der Bodenplatte
Zum Einbau den obigen Vorgang umkehren.
• Nach der Montage der Bodenplatte die
Befestigungsschrauben der Bodenplatte zunächst
nur teilweise anziehen und erst nach der Installation
des Führerstandes alle Schrauben vollständig an-
ziehen.
