ANTRIEBSSYSTEM
Kühler, Ölkühler: Serien-Nr. 17510003~17512104
2/2
A: Das Dichtungsband um das Sensorgewinde wickeln
und die flüssige Packung (ThreeBond 1104) auf das
Dichtungsband auftragen.
4,9 N·m

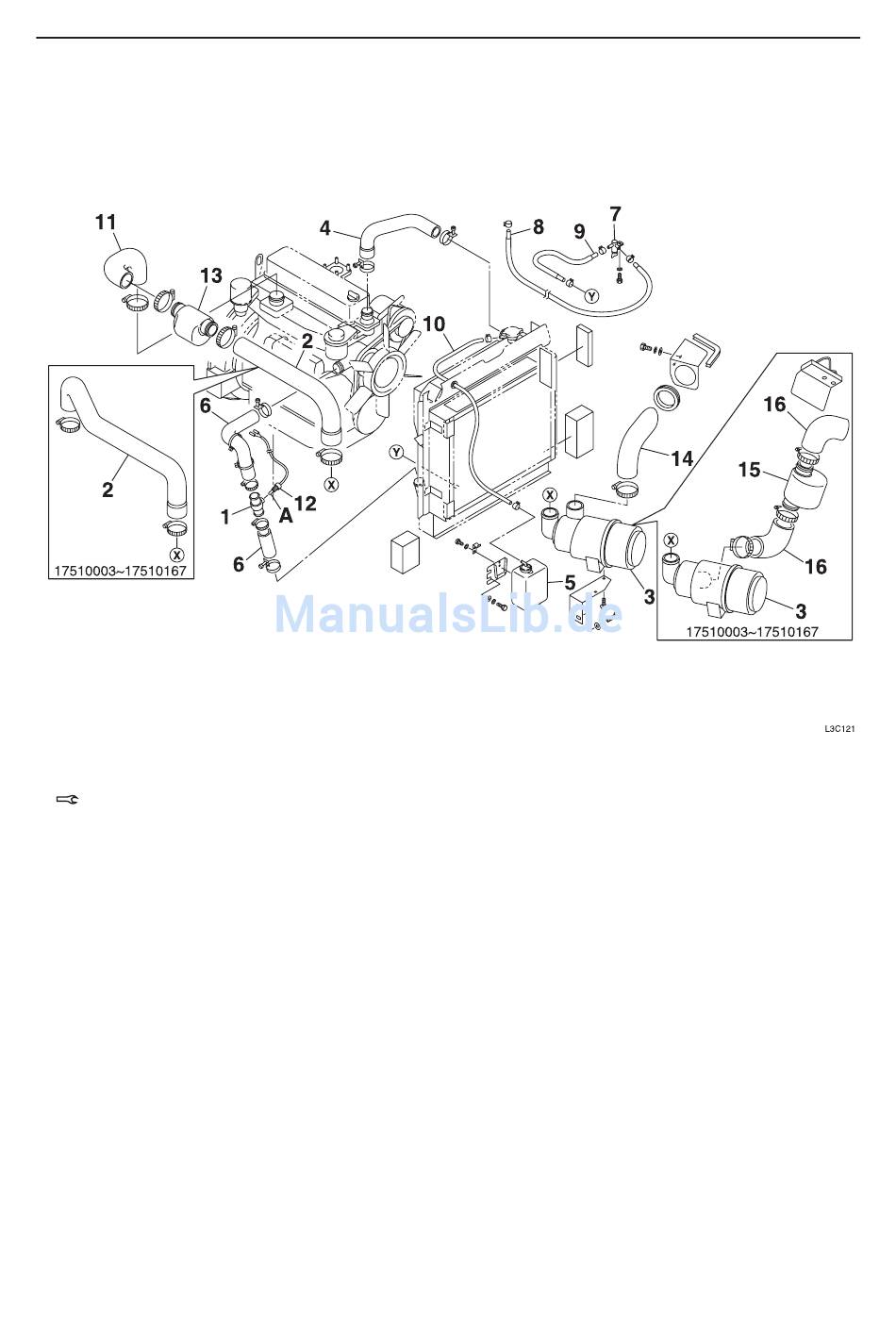

KONFIGURATION DER MASCHINE
1. Verbindung
2. Luftschlauch
3. Luftreiniger
4. Kühlerschlauch [Oben]
5. Sub-Tank
6. Kühlerschlauch [Unten]
7. Ablaufhahn
8. Schlauch
III – 4 – 1 III – 7
9. Schlauch
10. Schlauch
11. Luftschlauch
12. Sensor
13. Resonator
14. Rohr
15. Resonator
16. Luftschlauch
