HYDRAULIKSYSTEM
AUSEINANDERNEHMEN UND ZUSAMMEN-
BAU

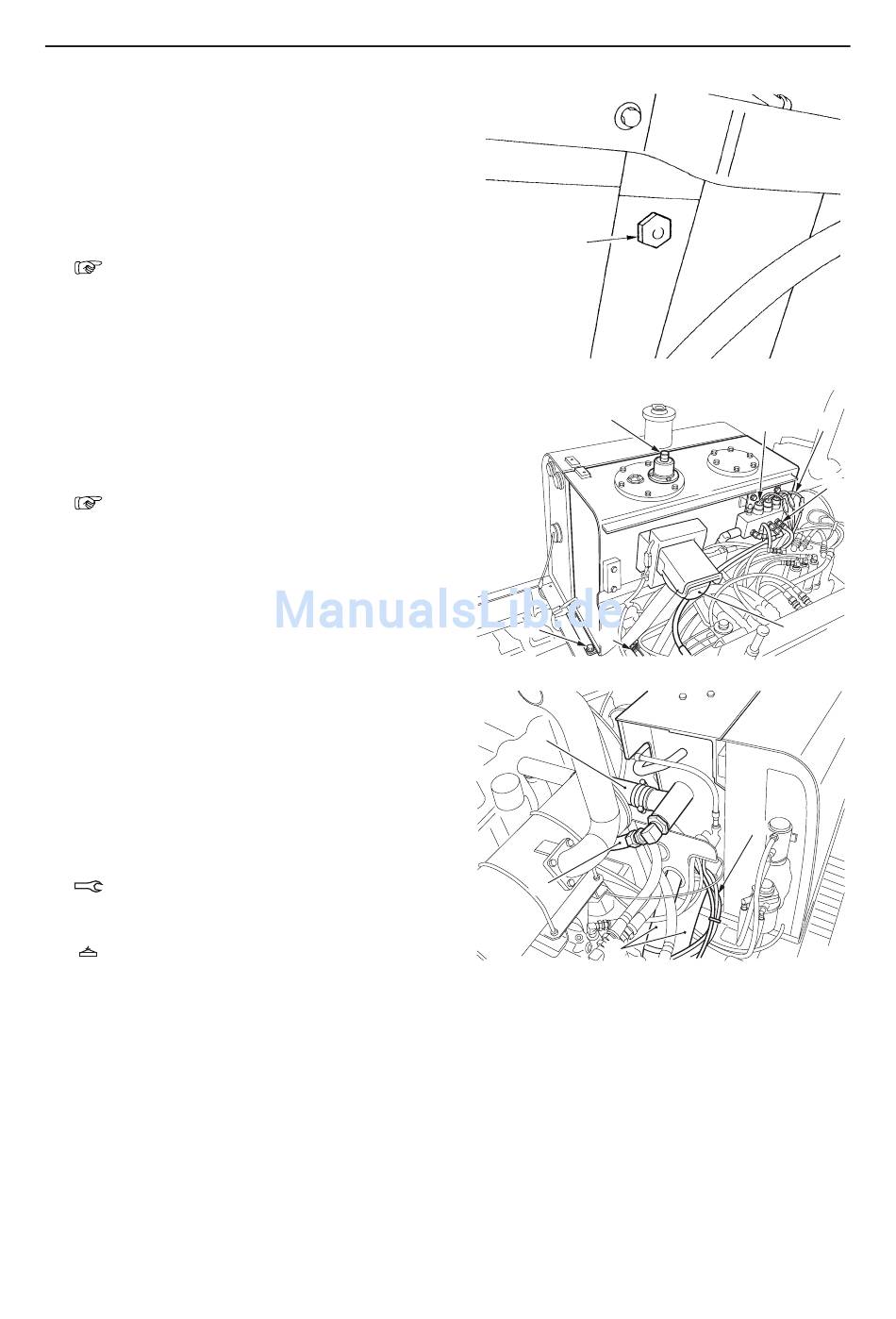

Demontage des Hydrauliktanks
1. Trennen Sie das Batterie-Erdungskabel von der
Batterie.
2. Die Abdeckungen im Bereich des Kraftstoff-
tanks entfernen.
"Demontage der Abdeckungen„
3. Das Öl aus dem Tank ablassen.
a. Luft an der Entlüftung (1) ablassen.
b. Den Ablaßstopfen (2) lockern und das Öl ab-
laufen lassen.
• Tankkapazitätsniveau: 68 L
4. Befestigungsschrauben herausschrauben und
dann die Drosselmotor-Baugruppe (3) vom
Hydrauliktank abbauen.
"Einstellung der Drosselmotor-Baugruppe"
5. Hydraulikschläuche (5) und elektrische Anschlüs-
se (7) vom Magnetventil (4) abklemmen. Als
Nächstes das Magnetventil (4) vom Hydrauliktank
abmontieren.
6. Abflußschläuche (8) vom Hydrauliktank abmon-
tieren.
7. Ansaugschläuche (9) vom Hydrauliktank abmon-
tieren.
8. Kühlerrohr (10) und Rücklaufschlauch (11) vom
Hydrauliktank abmontieren.
9. Entfernen Sie die Befestigungsschrauben (6), stüt-
zen Sie den Tank ab und nehmen Sie ihn heraus.
Schraube: 54,9 N·m
Das Schraubensicherungsmittel auf das Ge-
winde auftragen.
Tank: 54 kg
Montage des Hydrauliktanks
Gehen Sie beim Montage des Hydrauliktanks in um-
gekehrter Reihenfolge vor.
KONFIGURATION DER MASCHINE
2
6
11
10
III – 55
1
4
8
8
9
L3C702
7
5
3
L3C703
L3C704
