KONFIGURATION DER MASCHINE
GRUPPENANZEIGE

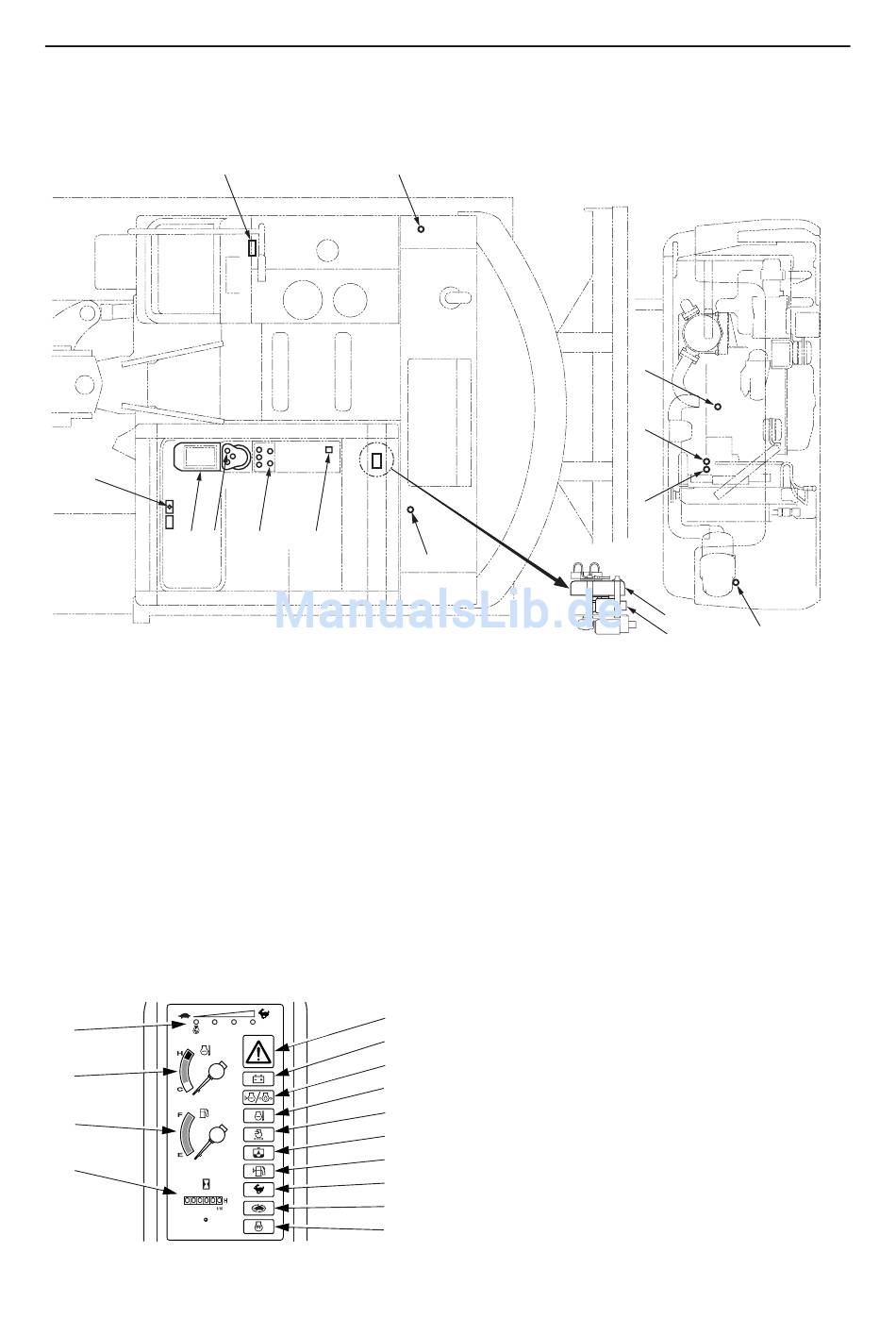

LAYOUT-DIAGRAMM
5
1 4
1. Gruppenanzeige
2. Drosselregler
3. Drosseltaste
4. Verzögerungsschalter
5. Fahrgeschwindigkeitsschalter
1
L
9
10
13
14
7
3 6
6. Schwenkgeschwindigkeitsschalter
7. Kraftstoffversorgungseinheit
8. Luftreiniger-Schalter
9. Motoröldruck-Schalter
10. Kühlmitteltemperatursensor
H
FC
L3C811
13
11. Kühlmitteltemperaturschalter
12. Detektor
13. Kühlmittelstandsensor
14. Wasserabscheider-Wassererkennungsschalter
1. Motordrossel-Anzeige
2. Motor-Notfall
2
3. Batterieladebetrieb
3
4. Motoröldruck / Kühlmittelstand
5. Kühlmitteltemperatur
4
6. Luftreiniger
5
7. Wasserabscheider
6
8. Kraftstoffstand
7
9. Kühlmitteltemperatur-Anzeige
8
10. Kraftstoff-Anzeige
14
11. Vorglühbetrieb
12
12. Schwenkgeschwindigkeits-Anzeige
11
13. Betriebsstundenzähler
14. Fahrgeschwindigkeit
III – 72
ELEKTRISCHES SYSTEM
9
10
11
2
8
12
L3C810
