ELEKTRISCHES SYSTEM
e. Wenn während des Motorbetriebs eine andere
Motordrehzahltaste gedrückt wird als die L-Ta-
ste, schickt der Drosselregler ein Rotationsbefehl
entsprechend des gewünschten Drehzahlwinkels
minus des gegenwärtigen Drehzahlwinkels zum
Drosselmotor. Der Drosselmotor dreht sich mit
einem Winkel, der diesem Rotationswinkel ent-
spricht, anschließend stoppt er und hält.
Wenn die Drehzahl-Auf-/Ab-Tasten gedrückt
werden, wird die obige Berechnung zwischen
einem Maximum von 2200 U/Min und einem
Minimum von 1100 U/min wiederholt, so dass
die Motordrehzahl wie gewünscht eingestellt
werden kann.

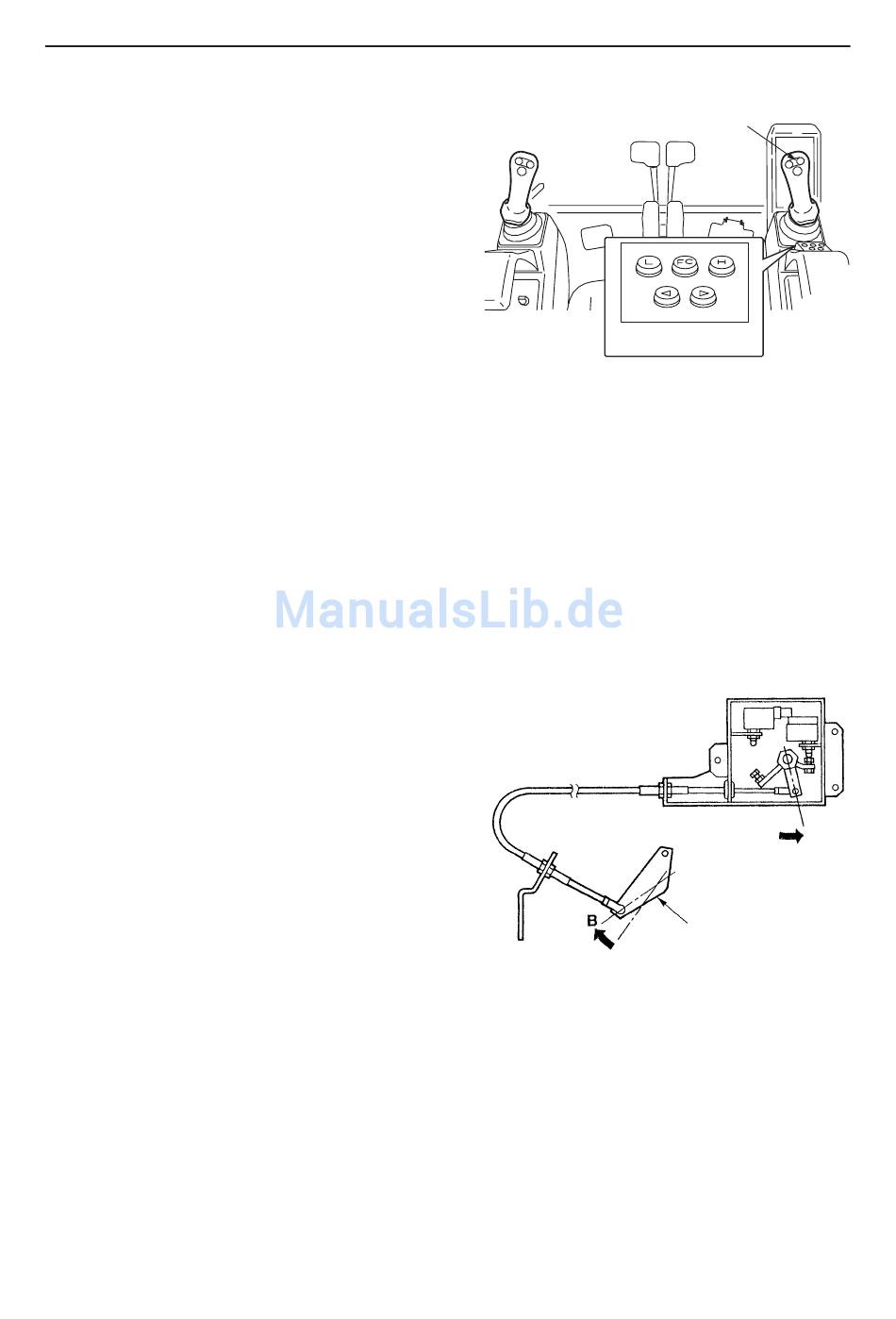

Wenn der Verzögerungskontaktschalter (2) ge-
drückt wird, schickt der Drosselregler ein
Rotationsbefehl entsprechend des gegenwärti-
gen Drehzahlwinkels minus des Leerlaufdrehzahl-
winkels (1100 U/min) zum Drosselmotor, der
Drosselmotor dreht sich und der Motor wird in
Leerlaufdrehzahl gestellt.
Die Verzögerungskontakt-Schaltung ist mit einer
vorgeschalteten Drehzahlspeicherfunktion aus-
gestattet, so dass, wenn der Verzögerungskontakt-
schalter, nachdem er schon einmal gedrückt wur-
de, noch einmal gedrückt wird und der Motor die
Leerlaufdrehzahl erreicht hat, die Motordrehzahl
auf die Drehzahl zurückkehrt, die vor dem Betä-
tigen des Schalters eingestellt war.
f. Wenn die Motordrehzahl-Einstelltaste H gedrückt
wird, dreht der Drosselregler den Motor, sodass
der Drosselhebel (1) in die H-Position (2200 U/
min) geschoben wird.
Der Drosselmotor dreht sich in die maximale
Begrenzungsposition B des Motors, dann stoppt
der Motor und hält.
Über dem maximalen Drehzahlbegrenzer befin-
det sich ein Begrenzungsschalter, der verhindert,
dass sich der Drosselmotor überhitzt.
Die H-Anzeigelampe auf der Gruppenanzeige
leuchtet.
g. Der Motor wird gestoppt, indem der Zündschlüs-
sel auf OFF gedreht wird.
Wenn der Zündschlüssel auf OFF gestellt wird,
wird die ACC-Stromversorgung zum Drossel-
regler unterbrochen und der Drosselregler schal-
tet automatisch um zur B+ Sicherung-Strom-
versorgung.
Gleichzeitig wird der Drosselmotor so gedreht,
dass der Drosselhebel in die in Schritt "b" erkann-
te Motorstoppposition zurückkehrt.
Wenn der Mikroprozessor erkennt, dass der
Drosselhebel zur Motorstoppposition zurück-
gekehrt ist, wird die Spannung des L-Stifts des
KONFIGURATION DER MASCHINE
III – 67
2
L3C808
1
L3C809
