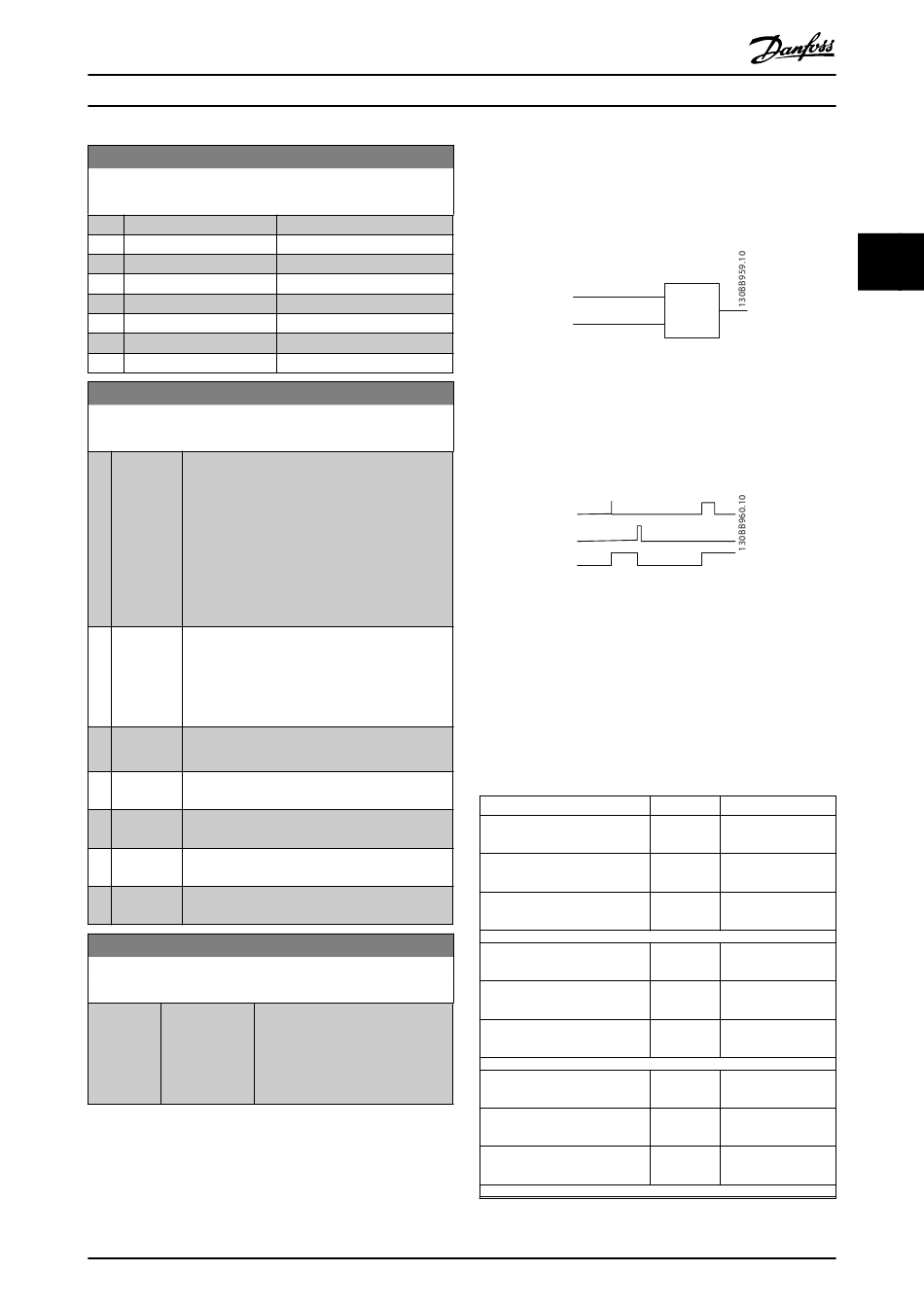

Danfoss VLT AQUA Drive FC 202 Programmierhandbuch Seite 131

Parameterbeschreibung
13-10 Vergleicher-Operand
Array [6]
Option:
[241] Totalized Vol in millions
[242] Totalized Vol in billions
[243] Totalized Vol in trillions
[245] Actual Vol in thousands
[246] Actual Vol in millions
[247] Actual Vol in billions
[248] Actual Vol in trillions
[249] Therm. Sensor Temp.
13-11 Vergleicher-Funktion
Array [6]
Option: Funktion:
[0] < Wählen Sie [0] <, damit das Ergebnis der
Bewertung wahr ist, wenn die in
Parameter 13-10 Vergleicher-Operand
ausgewählte Variable kleiner ist als der Festwert
in Parameter 13-12 Vergleicher-Wert. Das Ergebnis
ist falsch, wenn die in
Parameter 13-10 Vergleicher-Operand
ausgewählte Variable größer ist als der Festwert
in Parameter 13-12 Vergleicher-Wert.
[1] ≈ (gleich) Wählen Sie [1] ≈, damit das Ergebnis der
Bewertung wahr ist, wenn die in
Parameter 13-10 Vergleicher-Operand
ausgewählte Variable ungefähr gleich dem
Festwert in Parameter 13-12 Vergleicher-Wert ist.
[2] > Wählen Sie [2] > für die inverse Logik von
Option [0] <.
[5] WAHR
länger als..
[6] FALSCH
länger als..
[7] WAHR
kürzer als..
[8] FALSCH
kürzer als..
13-12 Vergleicher-Wert
Array [6]
Range:
Size [-100000 - Definiert den Auslösepegel für die
related 100000 ] von diesem Vergleicher
*
überwachte Variable. Dies ist ein
Arrayparameter, der die Vergleich-
erwerte 0 bis 5 enthält.
MG20OB03
Programmierhandbuch
Funktion:
Funktion:
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.
3.12.3 RS Flip Flops
Die Reset/Set Flip-Flops speichern das Signal, bis ein „Set"
(Setzen) oder „Reset" (Zurücksetzen) erfolgt.
Par. 13-15
RS-FF Operand S
Par. 13-16
RS-FF Operand R
Abbildung 3.42 Reset/Set Flip Flops
Es werden zwei Parameter verwendet, und Sie können den
Ausgang in den Logikregeln sowie als Ereignisse
verwenden.
S
R
Flip Flop Output
Abbildung 3.43 Flip Flop-Ausgänge
Sie können die beiden Operatoren aus einer langen Liste
auswählen. Als Sonderfall können Sie den gleichen Digital-
eingang sowohl für „Set" als auch für „Reset" verwenden.
Auf diese Weise können Sie den gleichen Digitaleingang
als Start/Stopp nutzen. Mit den folgenden Einstellungen
können Sie einen Digitaleingang zugleich als Start und
Stopp konfigurieren (zum Beispiel DI32).
Parameter Einstellung Hinweise
Parameter 13-00 Smart Logic
Ein
Controller
Parameter 13-01 SL-Controller
WAHR
Start
Parameter 13-02 SL-Controller
Falsch
Stopp
Parameter 13-40 Logikregel [37] Digital-
Boolsch 1 [0] eingang 32
Parameter 13-42 Logikregel [2] Motor
Boolsch 2 [0] dreht
Parameter 13-41 Logikregel [3] UND
Verknüpfung 1 [0] NICHT
Parameter 13-40 Logikregel [37] Digital-
Boolsch 1 [1] eingang 32
Parameter 13-42 Logikregel [2] Motor
Boolsch 2 [1] dreht
Parameter 13-41 Logikregel
[1] UND
Verknüpfung 1 [1]
