Einführung

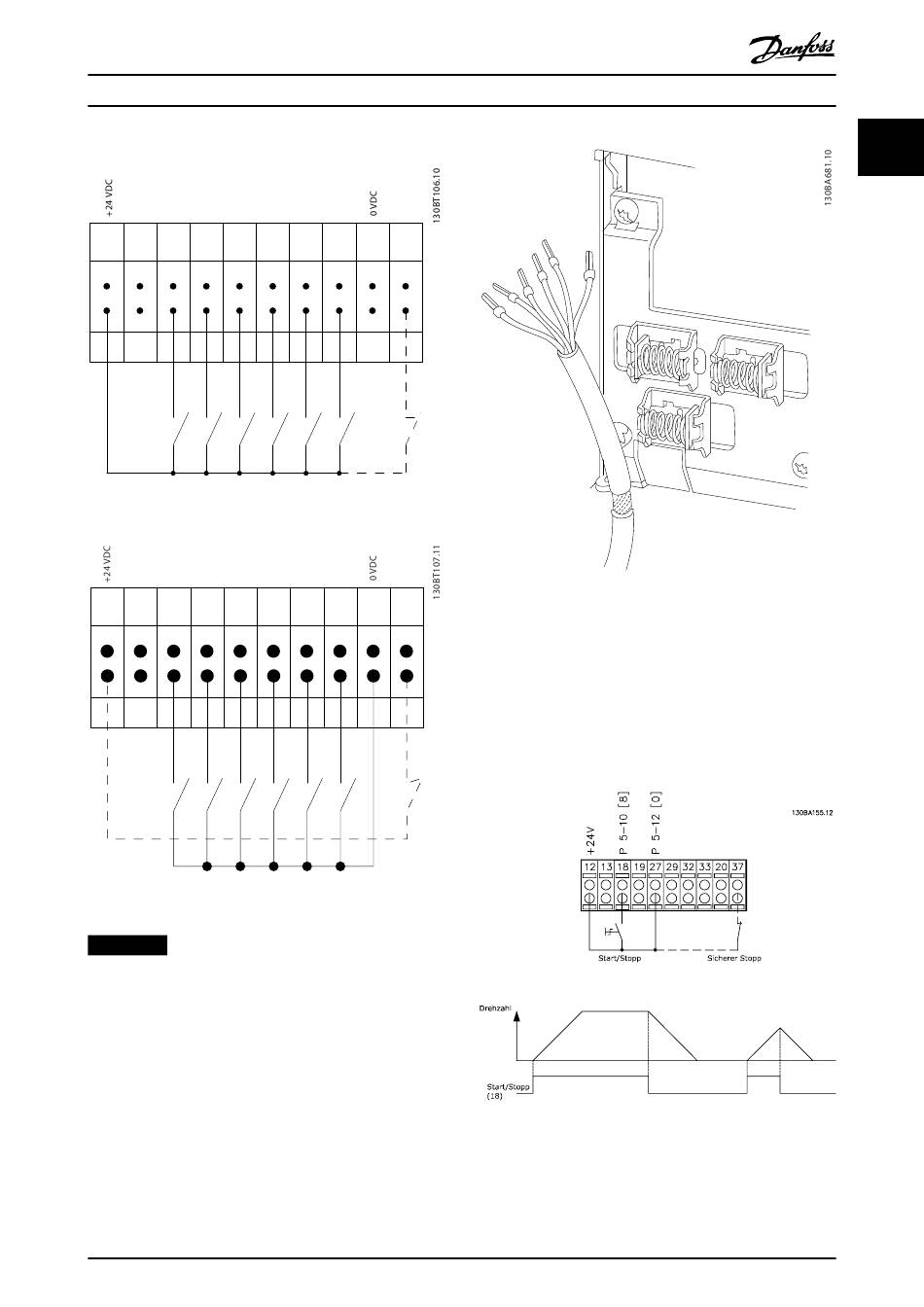

Eingangspolarität der Steuerklemmen
PNP (Source)
Digitaleingangsverkabelung
12 13 18 19 27
Abbildung 1.3 (PNP) = Quelle
NPN (Sink)
Digitaleingangsverkabelung
12 13 18 19 27
Abbildung 1.4 (NPN) = Verbraucher
HINWEIS
Steuerleitungen müssen abgeschirmt sein.
Siehe den Abschnitt Erdung abgeschirmter Steuerleitungen
im Projektierungshandbuch zum korrekten Abschluss der
Steuerleitungen.
MG20OB03
Programmierhandbuch
29 32 33 20 37
29 32 33 20 37
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.
Abbildung 1.5 Erdung abgeschirmter Steuerleitungen
1.9.2 Start/Stopp
Klemme 18 = Parameter 5-10 Klemme 18 Digitaleingang [8]
Start.
Klemme 27 = Parameter 5-12 Klemme 27 Digitaleingang [0]
Ohne Funktion (Standardeinstellung [2] Motorfreilauf (inv.)).
Klemme 37 = Sicherer Stopp (falls verfügbar).
Abbildung 1.6 Start/Stopp
