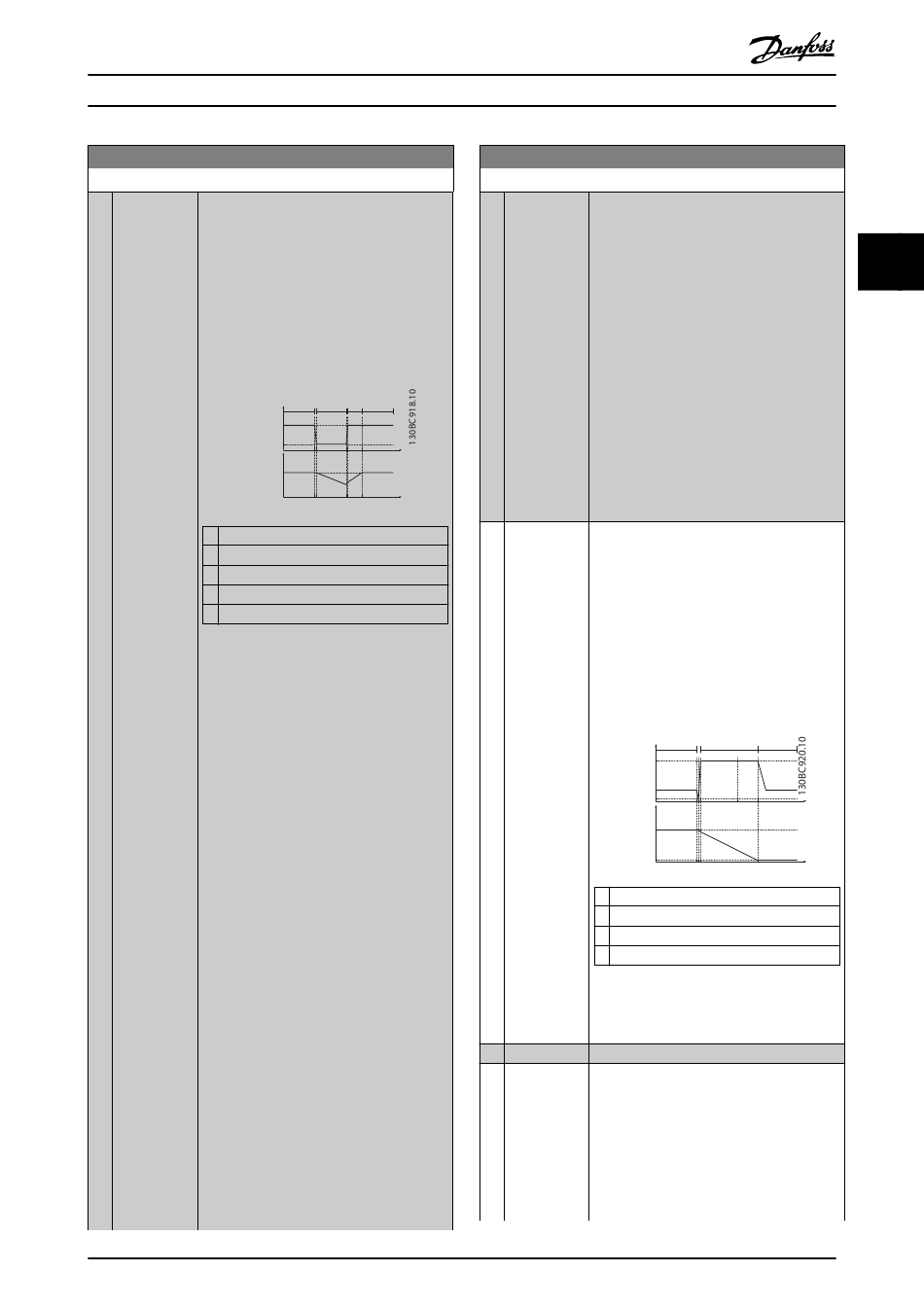

14-10 Netzausfall
Option: Funktion:
Trägheit im System kann dies den kontrol-
lierten Betrieb verlängern. Bei Lüftern sind es
in der Regel mehrere Sekunden; bei Pumpen
bis zu 2 s und bei Kompressoren ist es nur
ein Sekundenbruchteil. Bei vielen indust-
riellen Anwendung kann der kontrollierte
Betrieb auf diese Weise um mehrere
Sekunden verlängert werden. Dies reicht
häufig bis zur Rückkehr der Netzversorgung
aus.
U
DC
14-11*1.35
n [RPM]
A Normal Betrieb
B Netzausfall
C Kinetischer Speicher
D D = Netzversorgung kehrt zurück
E Normalbetrieb: Rampen
Abbildung 3.45 Kinetischer Speicher
Das DC-Niveau bei [4] Kinetischer Speicher
beträgt Parameter 14-11 Netzausfall-Spannung
x 1,35.
Wenn die Netzversorgung nicht zurückkehrt,
wird U so lange wie möglich aufrechter-
DC
halten. Dies geschieht durch ein Rampe-Ab
der Drehzahl in Richtung 0 U/min. Der
Frequenzumrichter geht schließlich in den
Freilauf über.
Wenn die Netzversorgung zurückkehrt,
während der Modus auf kinetischer Speicher
steht, steigt U
Parameter 14-11 Netzausfall-Spannung x 1,35.
Dies wird mit einer der folgenden Methoden
festgestellt:
•
Wenn U
Parameter 14-11 Netzausfall-
Spannung x 1,35 x 1,05
•
Wenn die Drehzahl über dem
Sollwert liegt. Dies ist relevant,
wenn die Netzversorgung mit einem
niedrigeren Niveau als vorher
zurückkehrt, z. B.
Parameter 14-11 Netzausfall-
Spannung x 1,35 x 1,02. Dies erfüllt
nicht das unter Punkt 1 genannte
Kriterium, und der Frequenzum-
MG20OB03
Programmierhandbuch
A B C D E A
[V]
U
DC
t [S]
Ref
t [S]
über
DC
>
DC
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.
14-10 Netzausfall
Option: Funktion:
richter versucht, durch Steigern der
Drehzahl U
Parameter 14-11 Netzausfall-
Spannung x 1,35 zu senken. Dies ist
nicht möglich, da die Netzspannung
nicht abgesenkt werden kann.
•
Bei mechanischem Betrieb. Es gilt
der gleiche Mechanismus wie in
Punkt 2, allerdings verhindert die
Trägheit ein Ansteigen der Drehzahl
über den Sollwert. Dies führt zu
einem motorischen Laufen des
Motors, bis die Drehzahl über dem
Sollwert steigt und die unter Punkt
2 genannte Situation eintritt. Anstatt
darauf zu warten, wird Punkt 3
eingeführt.
[5] Kinet. Speich./ Der Unterschied zwischen dem kinetischen
Alarm Speicher mit Alarm und dem kinetischen
Speicher ohne Alarm besteht darin, dass
letzterer immer eine Rampe-Ab auf 0 U/min
durchführt und abschaltet, unabhängig
davon, ob die Netzversorgung zurückkehrt
oder nicht.
Diese Funktion kann keine Rückkehr der
Netzversorgung erkennen. Dies ist der Grund
für das relativ hohe Niveau im Zwischenkreis
während des Rampe-Ab.
U [V]
DC
790 V
U DC
14-11*1.35
n [RPM]
Ref
0
A Normal Betrieb
B Netzausfall
C Kinetischer Speicher
D Abschaltung
Abbildung 3.46 Kinet. Speich./Alarm
[6] Alarm
[7] Kin. back-up,
Diese Option gilt nur für VVC
trip w
kinetischen Speicher mit Wiederherstellung
recovery
werden die Funktionen des kinetischen
Speichers mit denen des kinetischen
Speichers mit Abschaltung kombiniert. Dieses
Merkmal ermöglicht es, zwischen kinetischem
Speicher und kinetischem Speicher mit
Abschaltung auf Grundlage der unter
auf
DC
A B C D
t [S]
t [S]
+
. Beim
