Programmieren

2 Programmieren

2.1 Das grafische und numerische LCP

Am einfachsten lässt sich der Frequenzumrichter über die
grafische Bedieneinheit (LCP 102) programmieren. Informa-
tionen zur numerischen Bedieneinheit LCP 101 finden Sie
in Kapitel 2.2.17 Programmierung auf der numerischen LCP-
Bedieneinheit.
2.2 Programmierung über das grafische LCP
Das LCP ist in 4 Funktionsbereiche unterteilt:
1. Grafisches Display mit Statuszeilen.
2. Menütasten und Anzeigeleuchten – Änderung der
Parameter und Umschalten zwischen Displayfunk-
tionen.
3. Navigationstasten und Anzeigeleuchten.
4. Bedientasten mit Anzeigeleuchten
Auf dem LCP-Display können Sie bei der Anzeige von
Status bis zu 5 Betriebsvariablen anzeigen.
Displayzeilen:
Statuszeile: Statusmeldungen mit der Anzeige
a.
von Symbolen und Grafiken.
b. Zeile 1-2: Bedienerdatenzeilen mit Anzeige der
definierten oder gewählten Daten. Fügen Sie
durch Drücken der Taste [Status] eine zusätzliche
Zeile hinzu.
c. Statuszeile: Statusmeldungen mit angezeigtem
Text.
HINWEIS
Wenn die Inbetriebnahme verzögert wird, zeigt das LCP
die Meldung INITIALISIERUNG an, bis es betriebsbereit
ist. Das Hinzufügen oder Entfernen von Optionen kann
die Inbetriebnahme verzögern.
MG20OB03
Programmierhandbuch
1
2
On
3
Warn.
Alarm
4

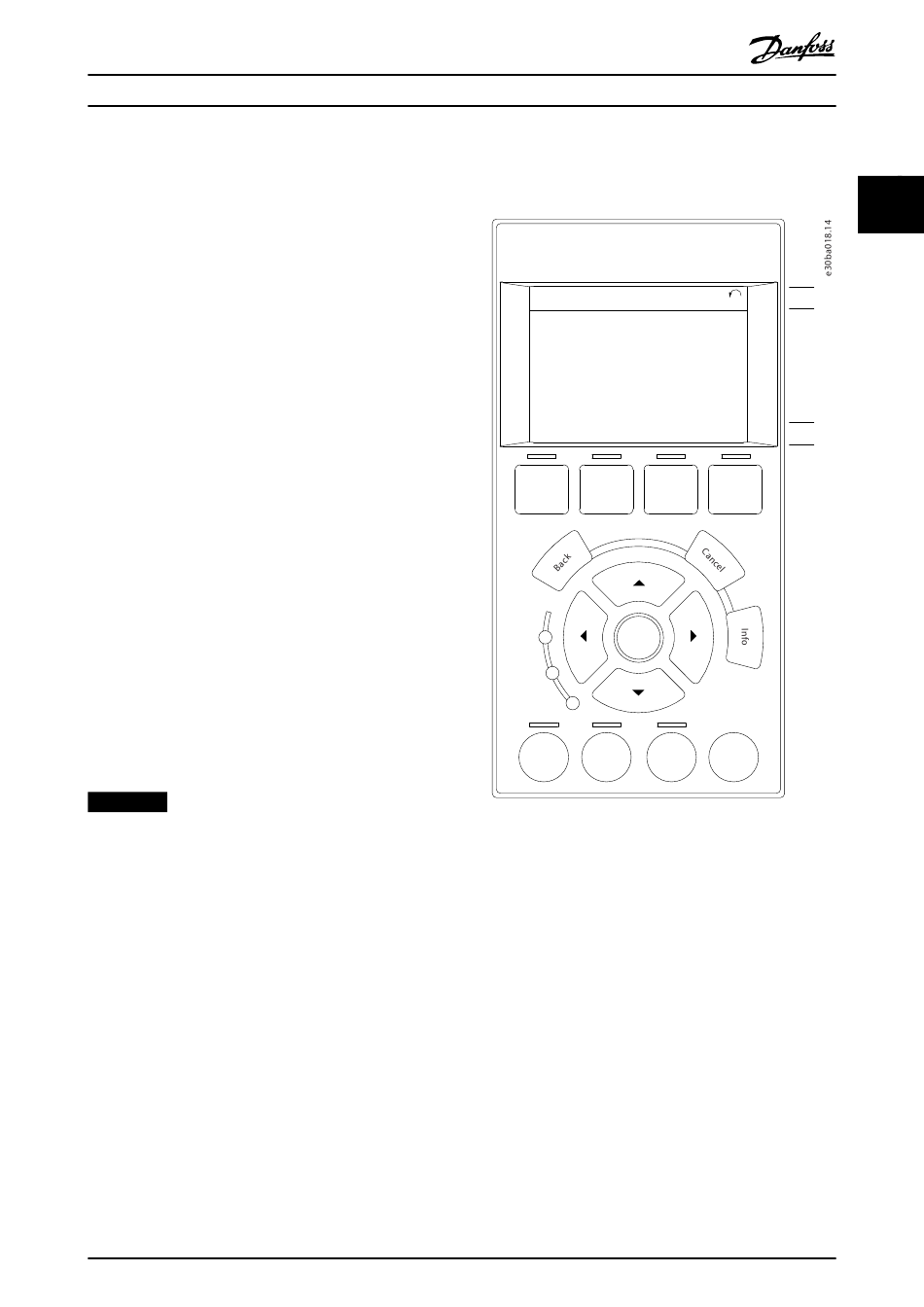

Abbildung 2.1 LCP
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.
Status
1234rpm 10,4A 43,5Hz
43,5Hz
Run OK
Quick Main
Status
Menu Menu
OK
Hand Auto
Off
On On
2
a
1(0)
b
c
Alarm
Log
Reset
