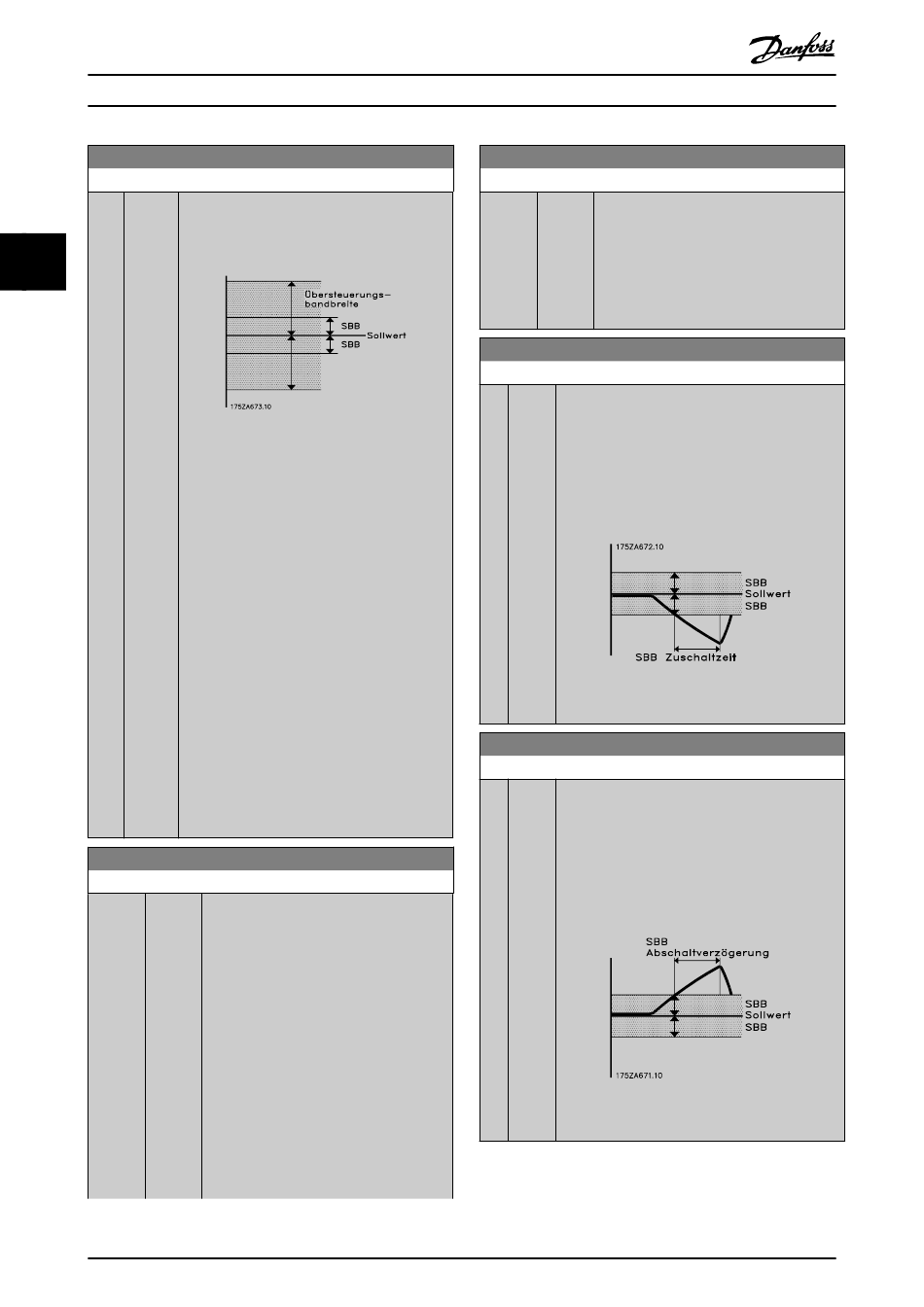

Parameterbeschreibung
25-21 Schaltgrenze
Range:
3 3
25-22 Feste Drehzahlbandbreite
Range:
Size [ par.
related 25-20 -
*
par.
25-21 %
]
226
VLT
Funktion:
bandbreite eingestellten Wert programmieren. Die
Schaltgrenze ist ein Prozentwert von
Parameter 3-02 Minimaler Sollwert und
Parameter 3-03 Maximaler Sollwert.
Abbildung 3.83
Wenn Sie die Schaltgrenze zu nah an der SBB
einstellen, wird das häufige Zuschalten bei
vorübergehenden Druckveränderungen
möglicherweise nicht erreicht. Wenn Sie die
Schaltgrenze zu hoch einstellen, kann dies bei
Betrieb der SBB-Timer zu einem nicht zulässigen
hohen oder niedrigen Systemdruck führen. Der
Wert kann mit zunehmenden Systemkenntnissen
optimiert werden. Siehe Parameter 25-25 Schalt-
verzögerung.
Zur Vermeidung von unerwartetem Zuschalten
während der Inbetriebnahme und zur Feinab-
stimmung des Reglers sollten Sie die
Schaltgrenze zunächst auf der Werkseinstellung
von 100 % (Aus) belassen. Nachdem die Feinab-
stimmung abgeschlossen wurde, sollten Sie die
Schaltgrenze auf den erforderlichen Wert
einstellen. Als Anfangswert werden 10 %
empfohlen.
Funktion:
Wenn das Kaskadenreglersystem normal
betrieben wird und der Frequenzumrichter
sich mit einem Alarm abschaltet, müssen Sie
die Systemdruckhöhe aufrecht erhalten. Dies
erfolgt über den Kaskadenregler, indem die
Festdrehzahlpumpe zu- und abgeschaltet
wird. Da es für die Aufrechterhaltung des
Systemdrucks auf Sollwert erforderlich wäre,
eine Festdrehzahlpumpe beim Betrieb häufig
zu- und abzuschalten, wird statt der Schalt-
bandbreite ein breiteres
Konstantdrehzahlband verwendet. In
Alarmsituationen oder falls das Startsignal
am Digitaleingang abfällt, können Sie die
Festdrehzahlpumpen durch Drücken von
[Off ] oder [Hand On] stoppen.
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.
®
AQUA Drive FC 202
25-22 Feste Drehzahlbandbreite
Range:
25-23 SBB Zuschaltverzögerung
Range:
15 [0 -
s 3000
*
s]
25-24 SBB Abschaltverzögerung
Range:
15 [0 -
s 3000
*
s]
Funktion:
Wenn es sich beim Alarm um einen mit
Abschaltblockierung handelt, stoppt der
Kaskadenregler sofort das System, indem er
alle Festdrehzahlpumpen abschaltet. Im
Prinzip ist das für den Kaskadenregler wie
ein Not-Aus (Motorfreilauf-/Motorfreilauf
invers-Befehl).
Funktion:
Ein sofortiges Zuschalten einer Festdrehzahlpumpe
ist nicht wünschenswert, wenn ein vorüber-
gehender Druckanstieg im System die Neutralzone
(NZ) überschreitet. Das Zuschalten wird dann durch
den programmierten Zeitraum verzögert. Wenn sich
der Druck wieder auf einen Wert innerhalb der SBB
erhöht, bevor der Timer abgelaufen ist, wird der
Timer zurückgesetzt.
Abbildung 3.84 SBB Zuschaltverzögerung
Funktion:
Ein sofortiges Abschalten einer Festdrehzahlpumpe
ist nicht empfehlenswert, wenn ein vorüber-
gehender Druckanstieg im System die
Schaltbandbreite (SBB) überschreitet. Das
Abschalten wird dann durch den programmierten
Zeitraum verzögert. Wenn der Druck auf einen Wert
innerhalb der SBB abfällt, bevor der Timer
abgelaufen ist, wird der Timer zurückgesetzt.
Abbildung 3.85 SBB Abschaltverzögerung
