Parameterbeschreibung
25-06 Anzahl der Pumpen
Range: Funktion:
2 [ 2 - Die Anzahl der am Kaskadenregler angeschlossenen
*
9 ] Pumpen einschließlich der Pumpe mit variabler
Drehzahl. Wenn die drehzahlgeregelte Pumpe direkt
am Frequenzumrichter angeschlossen ist und die
anderen Festdrehzahlpumpen (nachgeschaltete
Pumpen) von den beiden integrierten Relais
gesteuert werden, können drei Pumpen geregelt
werden. Wenn sowohl die drehzahlgeregelten
Pumpen als auch die Festdrehzahlpumpen von den
beiden integrierten Relais gesteuert werden sollen,
können nur zwei Pumpen angeschlossen werden.
Wenn Parameter 25-05 Feste Führungspumpe auf [0]
Nein eingestellt ist: 1 drehzahlgeregelte Pumpe und
1 Festdrehzahlpumpe, beide gesteuert vom
integrierten Relais. Wenn Parameter 25-05 Feste
Führungspumpe auf [1] Ja eingestellt ist: 1 drehzahl-
geregelte Pumpe und 1 Festdrehzahlpumpe,
gesteuert von integrierten Relais.
1 Führungspumpe, siehe Parameter 25-05 Feste
Führungspumpe. 2 Festdrehzahlpumpen, gesteuert
durch integrierte Relais.

3.22.2 25-2* Bandbreiteneinstellungen

Parameter zur Konfiguration der Bandbreite, in denen der
Druck wirken darf, bevor die Festdrehzahlpumpen zu-/
abgeschaltet werden. Enthält außerdem verschiedene
Timer zur Stabilisierung der Regelung.
25-20 Schaltbandbreite
Range: Funktion:
Size [ 1 - par. Legen Sie die Schaltbandbreite (SBB) in
related 25-21 %] Prozent fest, damit Sie die normalen
*
Systemdruckschwankungen berück-
sichtigen können. In
Kaskadenregelsystemen wird der
Systemdruck zur Vermeidung häufiger
Schaltvorgänge der Festdrehzahlpumpen
in der Regel eher innerhalb einer
gewissen Bandbreite als auf einem festen
Niveau gehalten.
Die SBB wird als Prozentwert von
Parameter 3-03 Maximaler Sollwert
programmiert. Wenn der maximale
Sollwert beispielsweise 6 bar beträgt, der
Sollwert 5 bar und die SBB auf 10 %
eingestellt, ist ein Systemdruck zwischen
4,5 und 5,5 bar zulässig. Innerhalb dieser
Bandbreite erfolgt keine Zu- oder
Abschaltung.
MG20OB03
Programmierhandbuch
25-20 Schaltbandbreite
Range:
Größenab-
hängig
*
25-21 Schaltgrenze
Range:
100
% 25-20 -
*
100 %]
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.
Funktion:

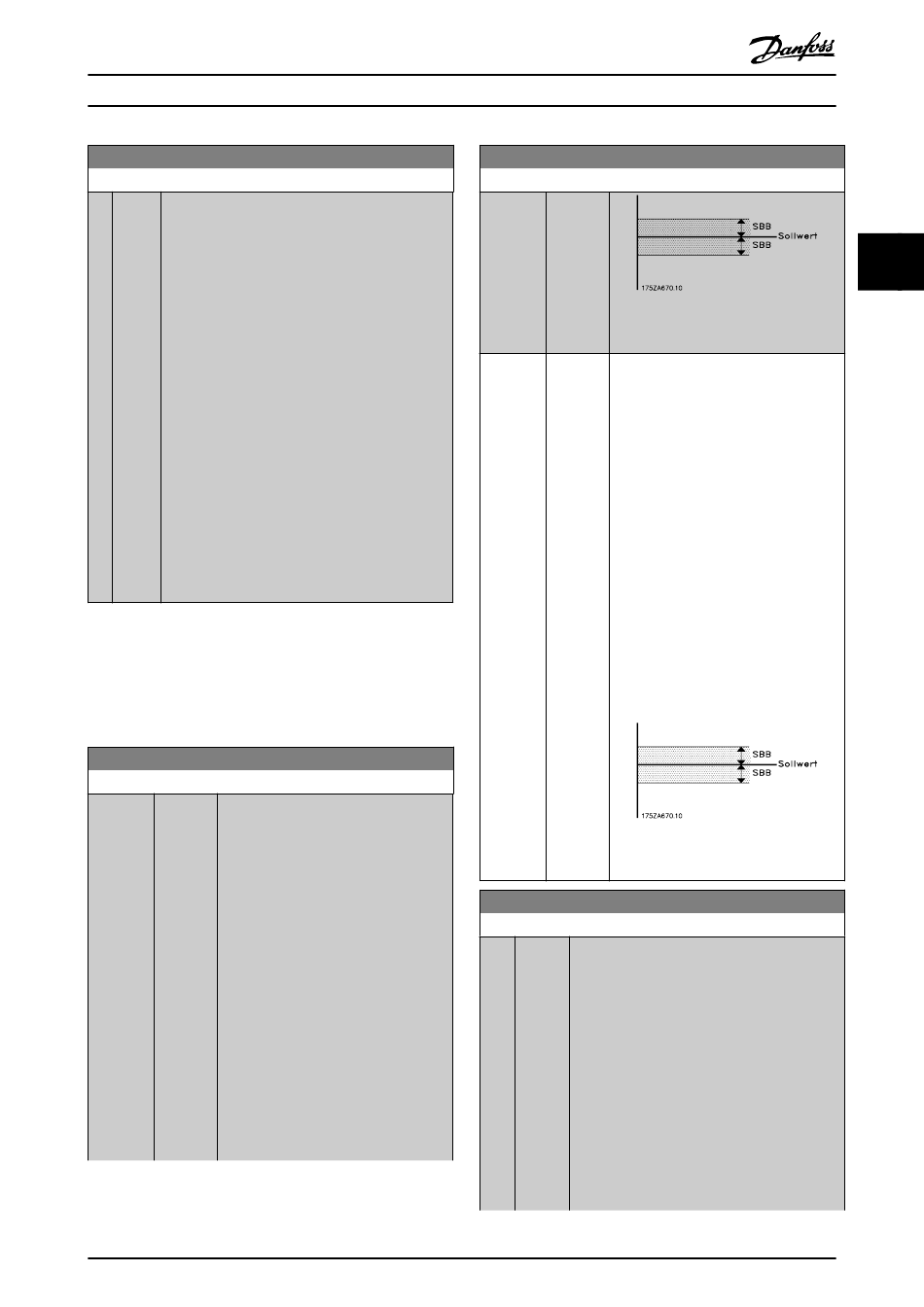

Abbildung 3.80 Schaltbandbreite
[ 1 – Par. Legen Sie die Schaltbandbreite (SBB) in
25-21 %] Prozent fest, damit Sie die normalen
Systemdruckschwankungen berück-
sichtigen können. In
Kaskadenregelsystemen wird der
Systemdruck zur Vermeidung häufiger
Schaltvorgänge der Festdrehzahlpumpen
in der Regel eher innerhalb einer
gewissen Bandbreite als auf einem festen
Niveau gehalten.
Die SBB wird als Prozentwert von
Parameter 3-03 Maximaler Sollwert und
Parameter 3-04 Sollwertfunktion
programmiert. Wenn der Sollwert
beispielsweise 5 bar beträgt und die SBB
auf 10 % eingestellt ist, wird ein
Systemdruck zwischen 4,5 und 5,5 bar
toleriert. Innerhalb dieser Bandbreite
erfolgt keine Zu- oder Abschaltung.
Abbildung 3.81 Schaltbandbreite
Funktion:
[ par. Wenn eine große und schnelle Veränderung der
Systemanforderungen auftritt (z. B. bei einem
plötzlichen Wasserbedarf ), ändert sich der
Systemdruck schnell, sodass schnelles Zu- oder
Abschalten einer Festdrehzahlpumpe erforderlich
ist, damit sich das System an diese Veränderung
anpasst. Programmieren Sie die Schaltgrenze
(Override Bandwidth, OBW), um den Zuschalt-/
Abschalt-Timer (Parameter 25-23 SBB Zuschaltver-
zögerung und Parameter 25-24 SBB
Abschaltverzögerung) für eine sofortige Reaktion
zu übersteuern.
Sie müssen die Schaltgrenze immer auf einen
höheren Wert als den in Parameter 25-20 Schalt-
3 3
