Parameterbeschreibung
29-04 Pipe Fill Rate
Range:
0.001 [0.001 -
ProcessCtrlUnit 999999.999
*
ProcessCtrlUnit]
29-05 Filled Setpoint
Range:
0 [-999999.999 -
ProcessCtrlUnit 999999.999
*
ProcessCtrlUnit]
29-06 No-Flow Disable Timer
Range:
0 s [0 - 3600 s]
*
29-07 Filled setpoint delay
Range: Funktion:
0 s [0 - 10 s] Zur Auswahl der Verzögerung, bevor der
*
Frequenzumrichter den gefüllten Sollwert als
erreicht betrachtet, falls eine Füllrate in
Einheiten pro Sekunde verwendet wird.
3.25.2 29-1* Deragging Function
Der Rückspülfunktion dient der Säuberung der Pumpen-
schaufel von Rückständen in Abwasseranwendungen,
sodass die Pumpe normal arbeitet.
Ein Rückspülereignis wird als Zeitraum definiert, den der
Frequenzumrichter vom Starten bis zum Beenden des
Rückspülvorgangs benötigt. Beim Start eines Rückspül-
vorgangs führt der Frequenzumrichter zunächst eine
Rampe bis zum Stopp aus, anschließend läuft eine
Abschaltverzögerung ab, bevor der erste Zyklus beginnt.
MG20OB03
Programmierhandbuch
Funktion:
Legt die Füllrate in Einheiten
über den PI-Regler fest. Die
Füllrateneinheiten sind
Istwerteinheiten. Diese
Funktion wird zum Füllen
von vertikalen Rohrsystemen
verwendet, ist jedoch
unabhängig davon aktiv, ob
der Füllzeitraum abgelaufen
ist, bis der in
Parameter 29-05 Filled
Setpoint programmierte
Rohrfüll-Sollwert erreicht ist.
Funktion:
Legt den Füllsollwert fest,
bei dem die Rohrfüll-
funktion deaktiviert wird
und der PID-Regler die
Steuerung übernimmt. Sie
können diese Funktion für
horizontale und vertikale
Rohrsysteme verwenden.
Funktion:
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.
Speed
Derag
function
activated
+/- Derag
speed:
Par.: 29 -13
Par.: 29 -14
Derag off delay:
Par. 29 -15
0 Hz/RPM
Deragging run-time : Par . 29-12
1 Cycle
Number of cycles : Par . 29 -10

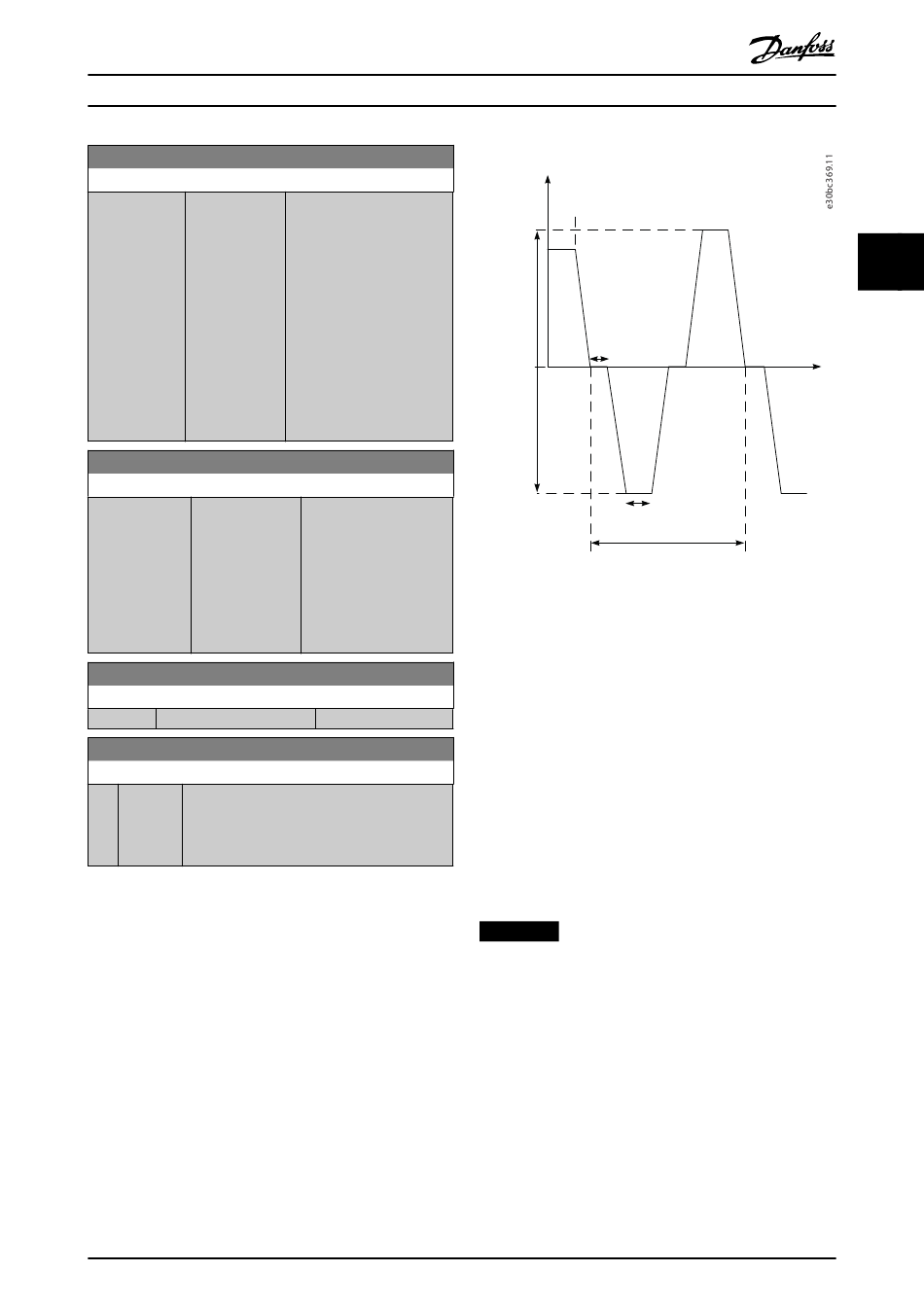

Abbildung 3.112 Rückspülfunktion
Wenn ein Rückspülmodus von einem gestoppten Zustand
des Frequenzumrichters aus ausgelöst wird, wird die erste
Abschaltverzögerung übersprungen. Das Rückspülereignis
kann aus mehreren Zyklen bestehen: Ein Zyklus besteht
aus einem Puls im Rückwärtslauf, gefolgt von einem Puls
im Vorwärtslauf. Der Rückspülvorgang ist abgeschlossen,
nachdem die angegebene Anzahl von Zyklen beendet
wurden. Genauer gesagt ist der Rückspülvorgang beim
letzten Puls (immer im Vorwärtslauf ) des letzten Zyklus
abgeschlossen, nachdem die Rückspüllaufzeit abgelaufen
ist (der Frequenzumrichter läuft bei Rückspüldrehzahl).
Zwischen den Pulsen wechselt der Frequenzumrichter für
die angegebene Abschaltverzögerungszeit in den Freilauf,
damit sich die Rückstände in der Pumpe absetzen können.
HINWEIS
Aktivieren Sie den Rückspülvorgang nicht, wenn die
Pumpe nicht im Rückwärtslauf arbeiten kann.
Es gibt 3 verschiedene Meldungen bei einem laufenden
Rückspülereignis:
•
Status im LCP: Auto Remote Derag.
•
Ein Bit in dem erweiterten Zustandswort (Bit 23,
80 0000 Hex).
•
Sie können einen Digitalausgang so konfigurieren,
dass er den aktiven Rückspülzustand anzeigt.
3 3
