Danfoss VLT AQUA Drive FC 202 Programmierhandbuch Seite 73

Parameterbeschreibung
3-13 Sollwertvorgabe
Option: Funktion:
Bestimmung, welche Sollwertvorgabe
aktiviert wird.
[0] Umschalt. Verwenden des Ortsollwerts im Hand-Betrieb
*
Hand/Auto oder des Fernsollwerts in der Betriebsart
Auto.
[1] Fern Verwenden des Fernsollwerts im Hand-
Betrieb und in der Betriebsart Auto.
[2] Ort Verwenden des Ortsollwerts im Hand-Betrieb
und in der Betriebsart Auto.
HINWEIS
Bei Einstellung von [2] Ort startet der
Frequenzumrichter nach einem Netz-
Aus erneut mit dieser Einstellung.
[3] Linked to Dies führt zu schnelleren Antwortzeiten für
H/A MCO dynamische Anwendungen und Positionsre-
gelung. Weitere Informationen zum FFACC
finden Sie im VLT
Control MCO 305.
3-14 Relativer Festsollwert
Range: Funktion:
0 % [-100 Der aktuelle Sollwert, X, wird mit dem in
- Parameter 3-14 Relativer Festsollwert eingestellten
*
100 %] Prozentwert Y erhöht oder reduziert.
Hierdurch ergibt sich der aktuelle Sollwert Z. Der
aktuelle Sollwert (X) ist die Summe der
ausgewählten Eingänge in:
•
Parameter 3-15 Variabler Sollwert 1.
•
Parameter 3-16 Variabler Sollwert 2.
•
Parameter 3-17 Variabler Sollwert 3.
•
Parameter 8-02 Aktives Steuerwort.

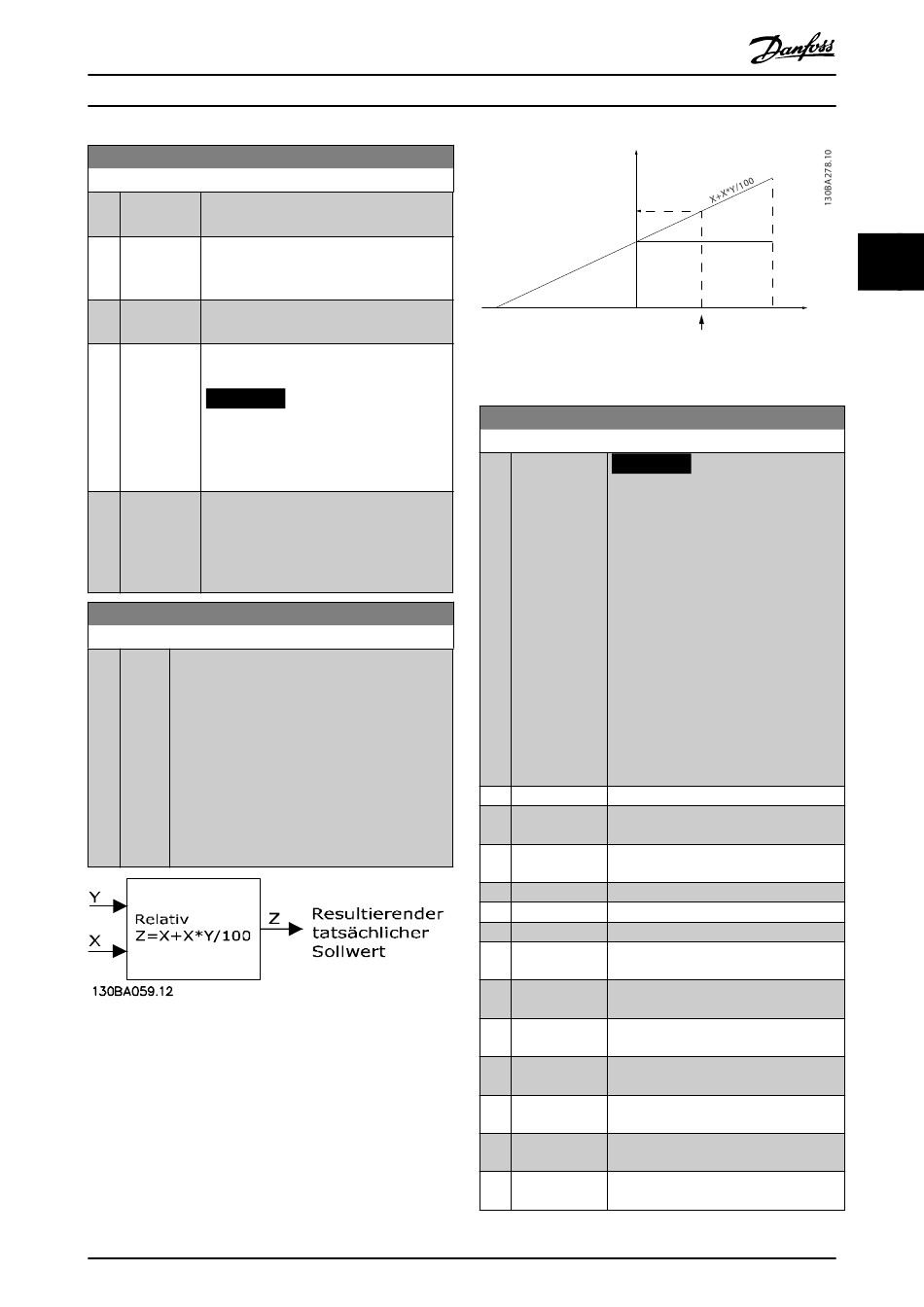

Abbildung 3.19 Relativer Festsollwert
MG20OB03
Programmierhandbuch
®
Produkthandbuch Motion
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.
Z
-100 0
Abbildung 3.20 Aktueller Sollwert
3-15 Variabler Sollwert 1
Option: Funktion:
HINWEIS
Diesen Parameter können Sie bei
laufendem Motor nicht einstellen.
Wählen Sie die Sollwertquelle aus, die für
das erste Sollwertsignal verwendet
werden soll.
•
•
•
Definieren Sie bis zu 3 verschiedene
Sollwertsignale. Die Summe der Sollwert-
signale legt die aktuellen Sollwerte fest.
[0] Deaktiviert
[1] Analogeingang
*
53
[2] Analogeingang
54
[7] Pulseingang 29
[8] Pulseingang 33
[20] Digitalpoti
[21] Analogeing.
X30/11
[22] Analogeing.
X30/12
[23] Analogeingang
X42/1
[24] Analogeingang
X42/3
[25] Analogeingang
X42/5
[29] Analogeingang
X48/2
[30] Erw. PID-
Prozess 1
X
Y
100 %
P 3-14
Parameter 3-15 Variabler Sollwert
1.
Parameter 3-16 Variabler Sollwert
2.
Parameter 3-17 Variabler Sollwert
3.
71
3 3
