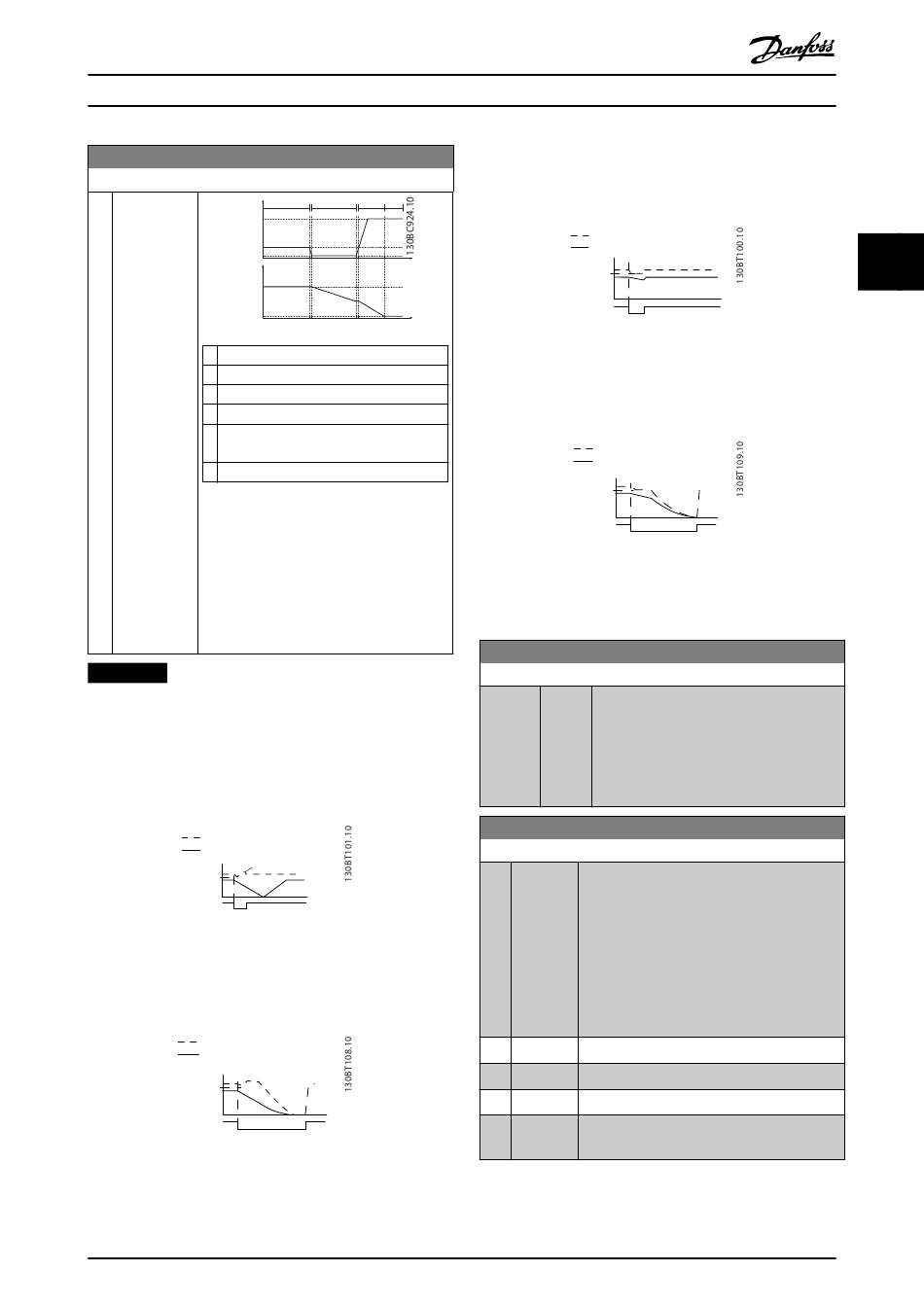

Danfoss VLT AQUA Drive FC 202 Programmierhandbuch Seite 147

Parameterbeschreibung
14-10 Netzausfall
Option: Funktion:
U DC [V]
U DC
U DC
14-11*1.35
n [RPM]
Ref
0
A Normalbetrieb.
B Netzausfall.
C Kinetischer Speicher.
D Netzversorgung kehrt zurück
E Kinetischer Speicher, Rampe-Ab bis
Abschaltung.
F Abschaltung.
Abbildung 3.49 Kinetischer Speicher,
Abschaltung mit Wiederherstellung, wobei
die Netzversorgung unterhalb
Parameter 14-15 Kin. Back-up Trip Recovery
Level zurückkehrt. In dieser Abbildung
wird eine schnelle Rampe verwendet
HINWEIS
Für eine optimale Leistung der geregelten Rampe ab und
des kinetischen Speichers müssen Sie
Parameter 1-03 Drehmomentverhalten der Last auf [0]
Kompressormoment oder [1] Quadr. Drehmoment
eingestellt haben (die automatische Energieoptimierung
darf nicht aktiviert sein).
DC Spannung
Ausgangsdrehzahl UPM
Oberspannungssteuerungs-
niveau
Par SP-11
Netz
Abbildung 3.50 Geregelte Rampe ab – kurzer Netzausfall
Abbildung 3.50 zeigt Rampe ab bis zum Stopp, gefolgt von
Rampe auf bis Sollwert.
DC Spannung
Ausgangsdrehzahl UPM
Oberspannungssteuer–
ungsniveau
Par SP-11
Netz
Abbildung 3.51 Geregelte Rampe ab, längerer Netzausfall
MG20OB03
Programmierhandbuch
A B C D E F
t [s]
t [s]
Zeit
Zeit
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.
Abbildung 3.51 zeigt Rampe ab, solange die Energie im
System dies zulässt. Anschließend schaltet der Frequen-
zumrichter den Motor in den Freilauf.
DC Spannung
Ausgangsdrehzahl UPM
Oberspannungssteuerungs-
niveau
Par SP-11
Netz
Abbildung 3.52 Kinetischer Speicher, kurzer Netzausfall
Abbildung 3.52 zeigt ein Weiterlaufen, solange die Energie
im Systems dies zulässt.
DC Spannung
Ausgangsdrehzahl UPM
Oberspannungssteuerungs-
niveau
Par SP-11
Netz
Abbildung 3.53 Kinetischer Speicher, längerer Netzausfall
Abbildung 3.53 zeigt die Umschaltung des Motors in den
Freilauf bei zu geringer Energie im System.
14-11 Netzausfall-Spannung
Range: Funktion:
Size [180 - Dieser Parameter definiert den unteren Wert
related 600 V] der Spannung, bei dem die ausgewählte
*
Funktion in Parameter 14-10 Netzausfall
aktiviert werden soll. Der Erkennungswert
liegt bei einem Faktor
Parameter 14-11 Netzausfall-Spannung.
14-12 Netzphasen-Unsymmetrie
Option: Funktion:
Betrieb bei starkem Netzphasenfehler kann die
Lebensdauer des Motors reduzieren. Die
Bedingungen gelten als schwer, wenn der
Motor bei nahezu nomineller Last kontinuierlich
betrieben wird (z. B. eine Pumpe oder ein
Lüfter bei nahezu voller Drehzahl).
Wählen Sie eine der verfügbare Funktionen,
wenn ein schwerwiegender Netzphasenfehler
erkannt wird.
[0] Alarm Der Frequenzumrichter wird abgeschaltet.
[1] Warnung Es wird eine Warnung ausgegeben.
[2] Deaktiviert Keine Aktion.
[3] Reduzier. Die Leistung des Frequenzumrichters wird
*
reduziert.
3
Zeit
Zeit
2
