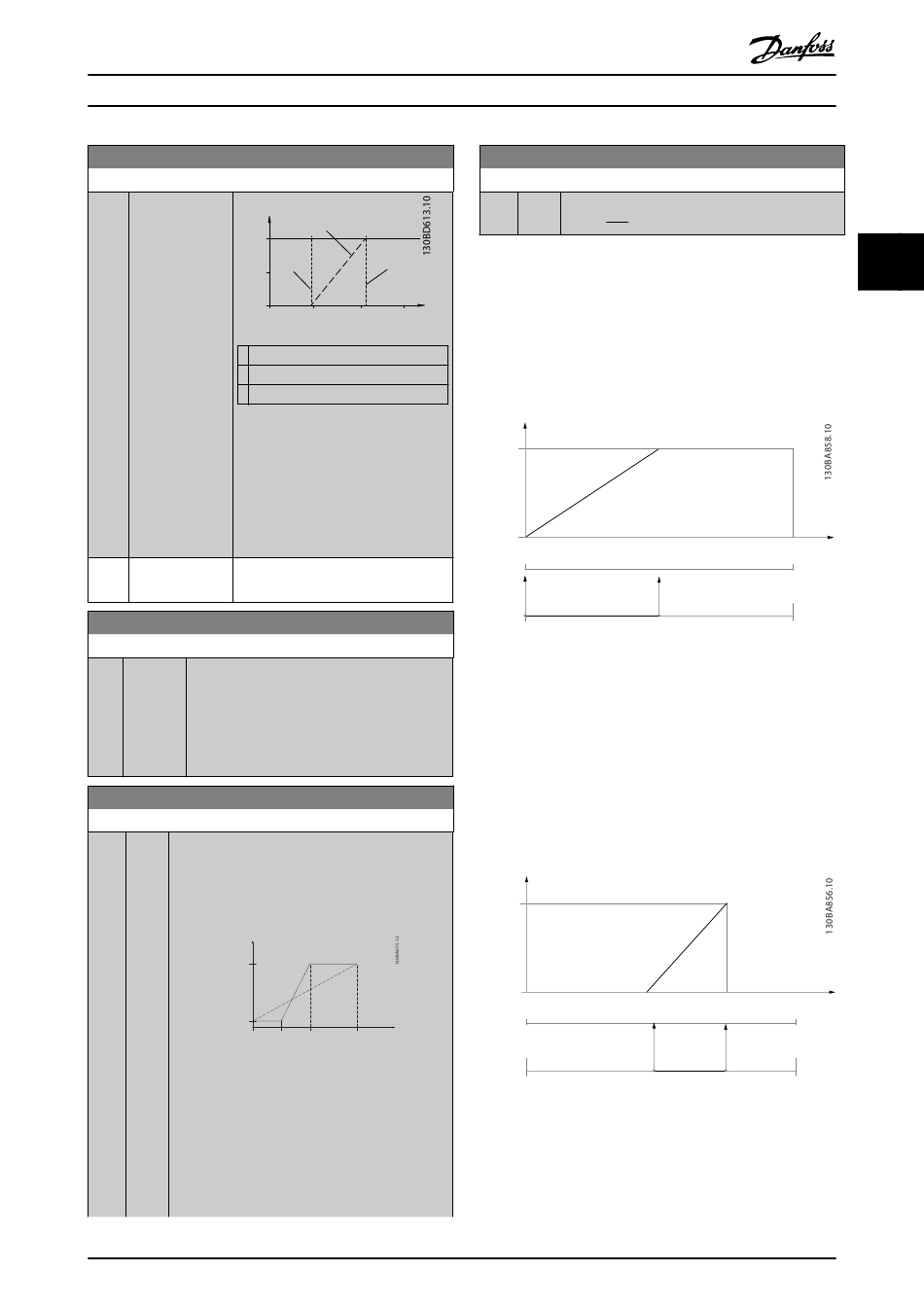

Danfoss VLT AQUA Drive FC 202 Programmierhandbuch Seite 107

Parameterbeschreibung
6-50 Klemme 42 Analogausgang
Option: Funktion:
I
20
10
0
1 Analogausgang
2 Unterspannungsgrenzwert
3 Überspannungsgrenzwert
Abbildung 3.35 Beispiel: Der
Analogausgang an Klemme 42 des
T4-Frequenzumrichters mit
ausgewählter Option [254] DC Link
0-20mA
[255] DC Link 4-20mA Die Funktion entspricht [254] DC Link
0-20mA.
6-51 Kl. 42, Ausgang min. Skalierung
Range: Funktion:
0 % [0 - Dieser Parameter skaliert das Min.-Signal (0 mA
*
200 %] oder 4 mA) des Analogsignals an Ausgangs-
klemme 42.
Stellen Sie den Wert auf den Prozentwert des
Gesamtbereichs der in Parameter 6-50 Klemme
42 Analogausgang ausgewählten Variable ein.
6-52 Kl. 42, Ausgang max. Skalierung
Range: Funktion:
100 [0 - Dieser Parameter skaliert das Max.-Signal (20 mA)
% 200 des Analogsignals an Ausgangsklemme 42.
*
%] Stellen Sie den Wert auf den Prozentwert des
Gesamtbereichs der in Parameter 6-50 Klemme 42
Analogausgang ausgewählten Variable ein.
Strom
(mA)
20
0/4
0 %
Abbildung 3.36 Ausgangsstrom vs Sollwertva-
riable
Sie können den Wert bei Vollausschlag auch unter
20 mA einstellen, indem Sie die Werte durch
Verwendung der folgenden Formel >100 %
programmieren:
MG20OB03
Programmierhandbuch
1
3
2
800 1200 V
0 400
DC
Variabel für
Analog-
Analog- 100 %
Ausgang
ausgang min. ausgang max.
Beispiel: Drehzahl
Skalierung
Skalierung
(UPM)
Par. 6-93 Par. 6-94
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.
6-52 Kl. 42, Ausgang max. Skalierung
Range: Funktion:
20 mA/ gewünschte maximale Strom × 100 %
20 mA
i . e . 10mA: × 100 % = 200 %
10 mA
Beispiel 1:
Variabler Wert = Ausgangsfrequenz, Bereich = 0-100 Hz.
Für Ausgang benötigter Bereich = 0-50 Hz.
Ein Ausgangssignal von 20 mA oder 4 mA wird bei 0 Hz
(0 % des Bereichs) benötigt. Stellen Parameter 6-51 Kl. 42,
Ausgang min. Skalierung auf 0 %.
Ein Ausgangssignal von 20 mA oder 50 mA wird bei 20 Hz
(50 % des Bereichs) benötigt. Stellen Sie Parameter 6-52 Kl.
42, Ausgang max. Skalierung auf 50 %.
20 mA
0/4 mA
0% 50%
0Hz 50Hz
Abbildung 3.37 Beispiel 1
Beispiel 2:
Variable= Istwert, Bereich = -200 % bis +200 %.
Für Ausgang benötigter Bereich= 0-100 %.
Ein Ausgangssignal von 20 mA oder 4 mA wird bei 0 Hz
(0 % des Bereichs) benötigt. Stellen Sie Parameter 6-51 Kl.
42, Ausgang min. Skalierung auf 50 %.
Ein Ausgangssignal von 20 mA wird bei 100 % (75 % des
Bereichs) benötigt. Stellen Sie Parameter 6-52 Kl. 42,
Ausgang max. Skalierung auf 75 %.
20 mA
0/4 mA
0% 50%
-200% 0%
Abbildung 3.38 Beispiel 2
3
100%
100Hz
75% 100%
+100% +200%
105
3
