Parameterbeschreibung

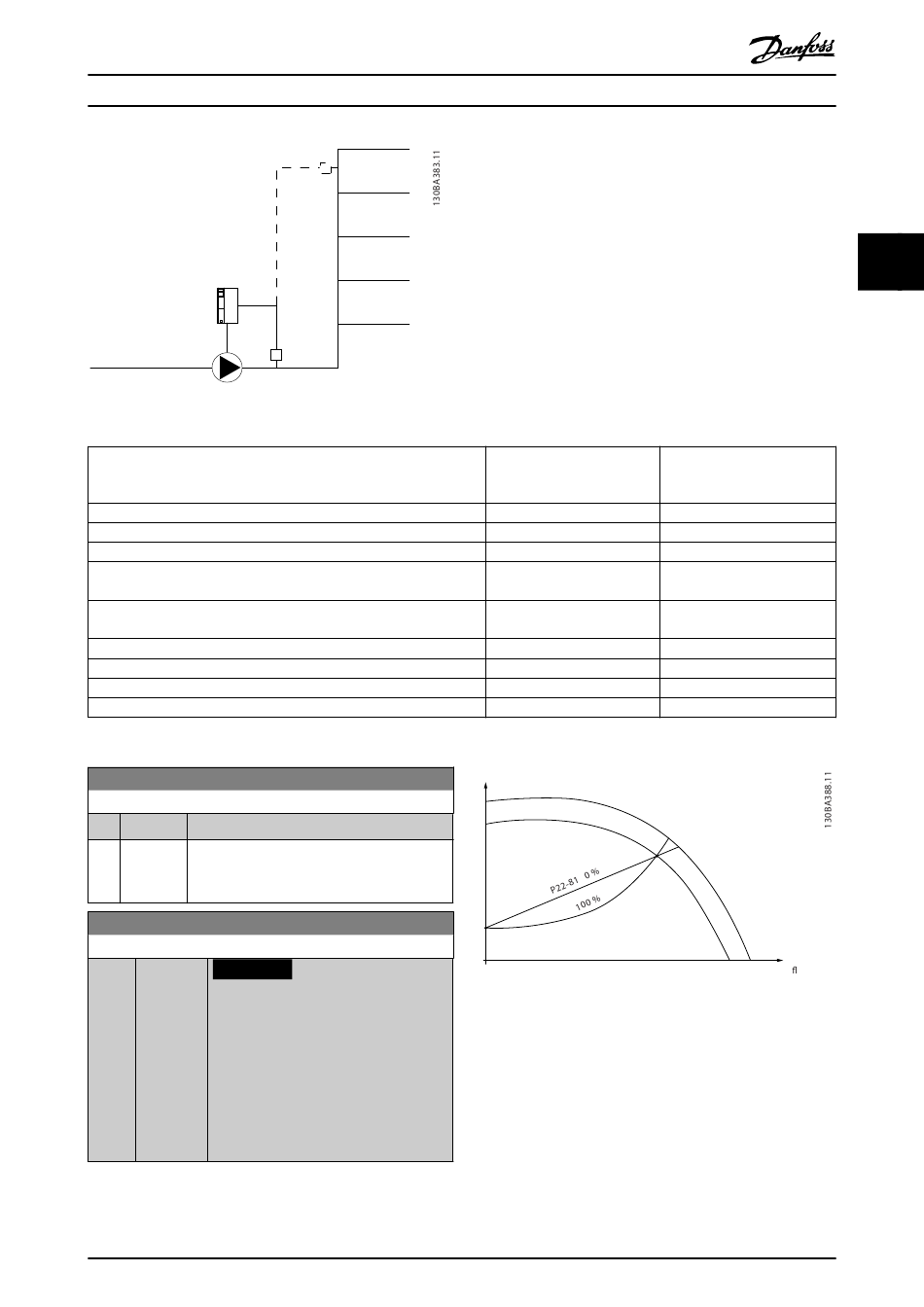

Abbildung 3.70 Konfiguration des Durchflussausgleichs
Verwendete Parameter
Parameter 22-80 Durchflussausgleich
Parameter 22-81 Quadr.-lineare Kurvennäherung
Parameter 22-82 Arbeitspunktberechn.
Parameter 22-83 Drehzahl bei No-Flow [UPM]/Parameter 22-84 Frequenz bei
No-Flow [Hz]
Parameter 22-85 Drehzahl an Auslegungspunkt [UPM]/Parameter 22-86 Freq.
am Auslegungspunkt [Hz]
Parameter 22-87 Druck bei No-Flow Drehzahl
Parameter 22-88 Druck bei Nenndrehzahl
Parameter 22-89 Durchfluss an Auslegungspunkt
Parameter 22-90 Durchfluss bei Nenndrehzahl
Tabelle 3.30 Drehzahl am Systemauslegungspunkt bekannt/unbekannt
22-80 Durchflussausgleich
Option: Funktion:
[0] Deaktiviert Sollwertausgleich ist nicht aktiv.
*
[1] Aktiviert Sollwertausgleich ist aktiv. Bei Aktivierung
dieses Parameters ist durchflusskompensierter
Sollwertbetrieb möglich.
22-81 Quadr.-lineare Kurvennäherung
Range: Funktion:
HINWEIS
100 % [0 -
*
100 %]
Bei Kaskadenbetrieb wird dieser
Parameter nicht angezeigt.
Beispiel 1
Durch Anpassung dieses Parameters
können Sie die Form der Regelkurve
verändern.
0=Linear
100 % = Ideale Form (theoretisch).
MG20OB03
Programmierhandbuch
Sie können 2 Methoden einsetzen. Die Wahl der
geeigneten Methode hängt davon ab, ob die Drehzahl am
Systemauslegungspunkt bekannt ist oder nicht.
Auslegungspunkt
H (Höhe)
Regelungskurve
Abbildung 3.71 Quadratisch-lineare Kurvennäherung
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.
Drehzahl am
Auslegungspunkt
bekannt
+
+
+
+
+
+
–
–
–
3
Drehzahl am
unbekannt
+
+
+
+
–
+
+
+
+
Q (Durch uss)
203
